Рис. 70. План помещения с рисунком паркетного пола. Чертеж показывает по стадиям работы приемы акварельной обработки плана помещения с паркетным полом.
Если к концу работы обнаруживается некоторая пестрота в рисунке пола, то ее можно привести к обобщению светлым полутоном.
В план помещений первых этажей включаются террасы, галереи, подъезды и т. п. Полы этих помещений нередко покрываются естественным камнем, гранитом, известняком, мрамором и кирпичом. Каменный пол может быть выложен плитами геометрической и случайной формы с выкладкой того или иного рисунка. Технические приемы акварельной обработки такого плана применяются такие же, как при обработке чертежей фасадов каменной и кирпичной кладки. Ниже приводятся методические таблицы, иллюстрирующие приемы акварельной обработки фасадов каменных сооружений (рис. 88, 89, 92, 94, 95).
Наиболее важной стороной в исполнении архитектурного плана помещения является изображение потолка. Потолок завершает помещение и имеет определяющее композиционное значение в облике интерьера. В архитектурной графике изображение потолка занимает значительное место.
В больших залах общественных зданий иногда бывает нужно композицию потолка художественно завершить определенным изобразительным содержанием. В таком случае чертеж потолка становится проектным заданием для художника монументальной живописи или скульптуры. Такой чертеж должен ясно показать тематику и схему композиции плафона, связанные со всей архитектурой интерьера, технику и последовательность исполнения. На основании такого задания художники делают рабочий эскиз в большом масштабе. Исполняемый затем на месте плафон может получить большое самостоятельное художественное значение.
В практике монументальной живописи установилось два типа композиционного построения плафонов. Первый характеризуется преобладанием пластических, рельефных и монохромных элементов, второй — преобладанием элементов живописных, плоских и цветных.
Для показа штукатурного и лепного потолка применяется простейшая однотонная светотеневая обработка чертежа (рис. 73). Она складывается из мягкой цветовой подготовки, мягкой моделировки формы, серебристых полутонов и теплых сдержанных рефлексов.
В плафонах такого типа часто применяется гризайль. Она близка по колориту к белым рельефным потолкам, изображая светлые одноцветные рельефы. Графика архитектурных чертежей по колориту и манере также близко подходит к гризайли. В первой стадии наносят серебристые полутона с пропусками бликов, затем более темные собственные и падающие тени и, наконец, теплые серо-золотистые рефлексы.
Более сложны в архитектурной графике потолки с фресками или плафонами масляной живописи, с деревянными балками или кронштейнами с металлической арматурой, большими люстрами, входящими в архитектурную композицию потолка, и т. д.
Исполнение плана такого потолка требует высокой художественной подготовки и совершенного владения акварельной техникой, ибо зачастую композиция потолка включает большое количество скульптур и барельефов, многофигурных живописных изображений; подобный чертеж потолка сам по себе может служить эскизом художественного произведения монументального искусства (рис. 72).
В качестве примера живописного решения потолка и приемов его изображения здесь приводится обмерный чертеж архитектора Н. Я. Тамонькина (рис. 72). На нем изображается плафон дома № 14 по Кадашевскому переулку в Москве с оригинальной композицией. Композиция плафона представляет большой интерес как по рисунку, так и по цвету. В цветовом отношении она имеет гармоническое сочетание красок. В этом четырехчастном сочетании принимают участие: группа светло-желтых, золотистых и светло-коричневых красок с одной стороны, с другой серо-сиреневые, затем доминирующий темно-розовый цвет с зелеными букетами и светло-розовыми цветами. Такое гармоническое сочетание красок оставляет хорошее впечатление как в натуре, так и в чертеже. В рассматриваемой композиции интересно задуман рисунок плафона. Он состоит из пышно орнаментованной рамы и ажурной решетки с уменьшающимися к центру потолка клетками. Это дает интересный перспективный эффект поднимающегося прозрачного купола, что придает всему потолку необычайную легкость и воздушность. Контур чертежа исполнен комбинированной техникой, в которой сочетается простой и цветной карандаш светло-коричневого тона, тушь, перо и акварель.
Примером наиболее сложной композиции плафона служит акварель А. П. Брюллова (рис. 106) с перспективой интерьера «Сикстинской капеллы». Многофигурная композиция плафона, исполненная Микеланджело, сама по себе представляет одно из значительнейших произведений монументальной живописи итальянского Возрождения.

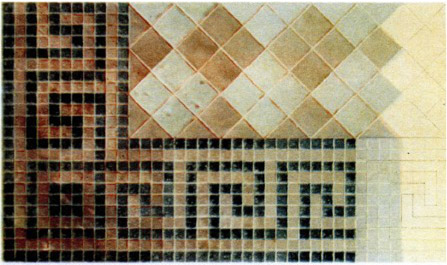

Рис. 71. План помещения с рисунком керамического пола. Чертеж показывает по стадиям работы приемы акварельной обработки плана помещения с керамическим полом.

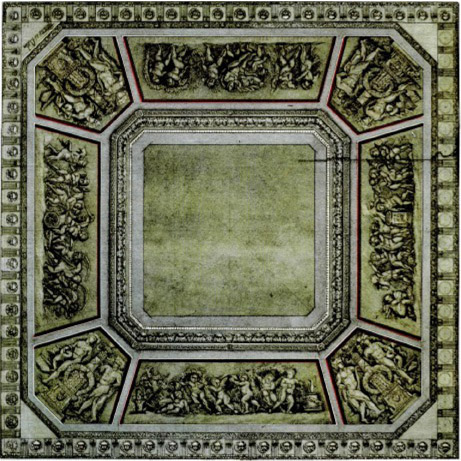

Рис. 72. Монохромный прием обработки плафона. Плафон бывш. дома Найденовых в Москве. Рисунок архитектора Н. Я. Тамонькина. Плафон написан гризайлью и имеет общий с рельефным карнизом скульптурный светотеневой характер.

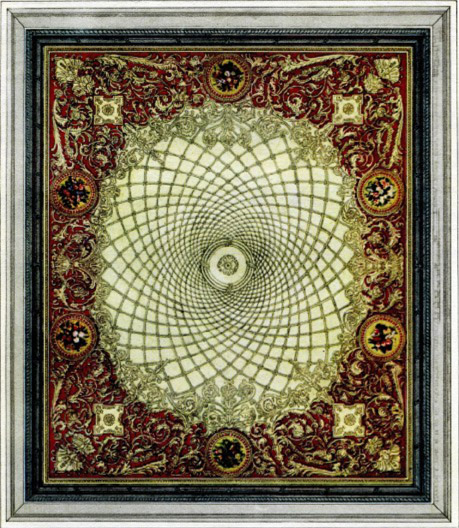

Рис. 73. Полихромный прием обработки плафона. Плафон дома № 14 по Кадашевскому переулку в Москве. Акварель архитектора Н. Я. Тамонькина. Плафон написан многокрасочной палитрой неизвестным мастером монументальной живописи.
