Рис. 68. Полихромный прием изображения генерального плана. План санатория или дома отдыха. Чертеж выполнен акварелью как многоцветное живописное изображение территории с самолета.
Генеральный план дома отдыха или санатория должен давать представление об условиях для отдыха и лечения трудящихся. Здесь важно в генеральном плане наиболее выпукло показать связь архитектуры с ее природным окружением: выявить важную роль здоровой, красивой природной среды в лечебном процессе. Архитектурному облику домов отдыха, пионерских лагерей, спортивных площадок и пр. наиболее соответствует в чертеже живой, многоцветный колорит; цветная акварель здесь наиболее уместна. В генеральном плане этих сооружений акварельная обработка позволяет хорошо выявить столь важную здесь композиционную роль зелени и воды в общем архитектурном целом.
Приемы графической обработки генеральных планов могут быть применены и самостоятельно и в различных сочетаниях. Во многом это зависит от сложности генерального плана, от его характеристики и от графического исполнения смежных чертежей, входящих в состав всего проекта. Совместное применение нескольких приемов часто применяется при составлении генеральных планов больших городов или обширных районов. В этом случае промышленные территории, железнодорожные узлы, складские базы и т. п. показывают плоско, условно, схематично, монохромно, а селитебные территории — более объемно, пластично, с нанесением падающих теней, чтобы показать этажность жилой застройки, высоту и объемное построение общественных зданий, выделить общественный центр города и т. п. Цветом выделяют скверы, бульвары, парки, лесопарки, внутриквартальную зелень, спортивные сооружения, территории специальных выставок и т. п. Цветом также выделяют водоемы, реки, озера, которые в планировке населенных мест имеют большое функциональное и композиционное значение.
План сооружения
План сооружения предназначен для того, чтобы показать расположение помещений, их внутреннюю связь между собой, показать общее архитектурное построение здания. По плану здания судят об его удобстве и красоте, о выразительности и общей архитектурной композиции.
При выборе приема графического исполнения плана следует иметь в виду его специфическое назначение. План может быть технологический, конструктивный и общий — архитектурный.
Технологический план служит выявлению внутренней рабочей связи помещений, удобства расположения необходимого оборудования, мебели и пр.; показывает организацию процессов производственной и общественной жизни, которые будут протекать в новых сооружениях. Для изображения таких планов существует схематическая, диаграммная графика. В технологическом плане промышленного сооружения показывается без деталей и частностей расстановка оборудования, указывается технологический поток продукции предприятия, производственная эффективность планировки помещений и т. д. В подобном плане общественного сооружения схематично и общно показываются количество зрительных мест в зале, график движения посетителей, оборудование сцены или оборудование кухни в общественной столовой и т. д. В технологическом плане жилого здания показываются наиболее удобные варианты использования жилой и полезной площади — кухни, ванной; устройство всевозможной механизации и т. д.
Графика технологических чертежей носит всегда характер простого, лаконичного и схематического изображения.
Конструктивный план показывает характер строительных материалов и конструкций, принятых в проекте будущего сооружения. Конструктивный план служит основанием для составления сметы и определения стоимости постройки. В проектной и строительной практике принята определенная линейная графика конструктивных рабочих чертежей со всеми твердо установленными способами обозначения размеров, материалов и т. п., изучаемая в специальных курсах черчения.

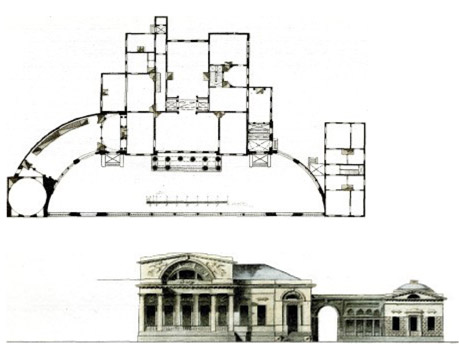

Рис. 69. Традиционный прием изображения плана сооружения. Архитектор О. И. Бове. При выполнении архитектурного плана сооружения, показывающего величину, пропорции, композиционную связь помещений, графический прием черного однотонного печатного рисунка наиболее выразителен и уместен.
В конструктивных планах средством изображения является линия. В зависимости от установленных правил линии конструктивного чертежа могут изменяться по толщине, по силе тона, по цвету, по характеру прерывистого пунктира или штриховки.
Архитектурный план, которому здесь будет уделено наибольшее внимание, определяет общее композиционное построение здания, его пропорции и зависит от его назначения. План дает основу для представления об архитектурном образе здания.
В начертании архитектурного плана, изображаемого обычно в масштабах 1 : 400, 1 : 200 или 1 : 100, опускаются многие технологические и конструктивные частности; оставляются лишь наиболее важные для архитектуры элементы здания, которые изображаются тонко и лаконично. Все внимание графики сосредоточивается на общих основных моментах архитектурного построения плана и его композиционных достоинствах. Традиционным материалом архитектурной графики в данном случае служит черная тушь.
Чем мельче масштаб, тем большее значение приобретают в чертеже общие соотношения величин, единство композиции частей и целого. Чем крупнее масштаб, тем больше он привлекает внимание к деталям, к отделке пола, стен, потолка, тем больше должно появиться деталей в чертеже.
Архитектурный план сооружения может исполняться не только в туши, но и иметь различную окраску, если это нужно для графической связи с другими чертежами. При этом расцветка плана производится весьма сдержанно, ибо только общий условный цвет в туши дает наибольшую возможность выявить в плане основные, наиболее существенные черты построения целого.
Техника четкого, черного, печатного плана для архитектурного чертежа наиболее выразительна. В качестве иллюстрации такого приема здесь приводятся чертежи мастеров начала XIX века. Проекты архитекторов О. И. Бове (рис. 69) и Н. А. Львова (рис. 87) показывают, что традиции архитектурной графики в исполнении планов сооружений установились уже давно. Такая графика плана сосредоточивает внимание зрителя на основных чертах архитектуры здания, на его композиционном построении, на форме и пропорциях помещений, на соотношении тектонических частей здания, на выделении главного и второстепенного, выявляет характер архитектуры здания, его значительность или интимность, величественность или простоту и т. д. Чем проще графика плана, тем яснее его тектоническое построение, тем более правильное представление создается об архитектурном строе всего сооружения.
План помещения
План отдельного помещения представляет собой фрагмент общего плана, его деталь, которая показывает во всех подробностях характер архитектурной обработки этого помещения. Такой детальный план исполняется обычно в крупном масштабе — 1 : 50, 1 : 20, 1 : 10 и крупнее.
Крупный масштаб плана отдельного помещения требует детальной разработки всех проекций; в состав чертежей по отделке помещения входят план пола, план потолка с отделкой и, если нужно, промежуточные планы — галерей, антресолей, ярусов и пр. Если общий архитектурный план сооружения может и должен исполняться в условной графике однотонной отмывки тушью, то архитектурный план отдельного помещения, выполняемый в крупном масштабе, должен в графике иметь совершенно реалистические, изобразительные черты. План помещения должен служить ясным и точным заданием для отделки помещения, т. е. полностью соответствовать натуре будущего сооружения.

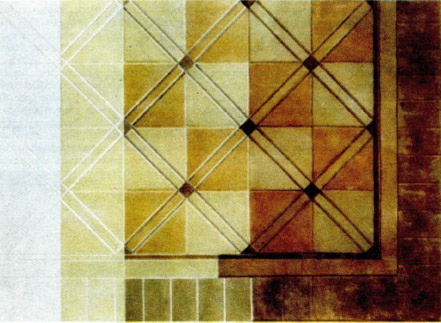

План помещения показывает полный рисунок пола, будь то каменный, деревянный, выложенный керамической плиткой или какой-либо иной. Такой план воспроизводит цвет и фактуру материала; чем крупнее масштаб, тем более ярко и фактурно передается материал и способ его фактурной обработки, чеканки, полировки и т. д. Прилагаемые таблицы показывают графические способы изображения пола деревянного, паркетного и пола из керамических плиток разного размера и разной обработки (рис. 70 и 71).
Цветовая обработка таких планов сводится к трем стадиям работы (рис. 70, 71). В первой стадии, после того как нанесен контур, производится общая цветовая подготовка. Она по своему колориту должна характеризовать строительный материал покрытия. Чем крупнее масштаб плана, тем локальнее или натуральнее подбирается собственный цвет материала. Во второй стадии наносятся полутона с оставлением световых кромок для будущих бликов. Цвет полутонов обычно подбирается нейтральный, чтобы собственный цвет был заметнее на бликах, как это всегда бывает в интерьерах. В третьей стадии наносятся тени в углублениях рельефа в швах, в крупнозернистой фактуре, и если это дерево, то наносится его текстура.
