Рис. 66. Схематический прием изображения генерального плана. План промышленной площадки. Чертеж выполнен в линиях с монохромной обработкой тушью или темной акварельной краской.
К светотеневым способам относятся приемы работы тушью или акварелью, когда главное в чертеже выделяется яркой освещенностью с контрастной разработкой однотонной светотени, а второстепенные части чертежа, от центра к периферии, погружаются в полутон, что делает их менее заметными (рис. 67). По технике исполнения здесь следует различать приемы отмывки тушью и немногоцветной обработки акварелью.
В генеральном плане города или его части на первое место выступают архитектурная связь сооружений, составляющих единую систему, единую объемно-пространственную организацию целого и частей. Здесь необходимость рельефно выразить значение того или иного градостроительного комплекса определяет общий светотеневой характер чертежа.
Это в наибольшей степени относится к архитектурному центру больших городов, где сосредоточиваются крупные общественные и государственные здания.

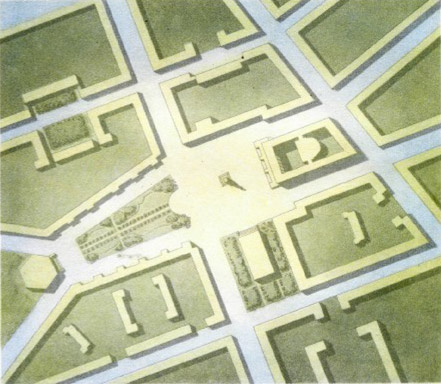

Рис. 67. Светотеневой прием изображения генерального плана. План центрального ансамбля города. Чертеж выполнен акварелью в две — три краски со светотеневой обработкой архитектурных объемов.
Сообразно с подобным характером архитектуры графическое выполнение генерального плана носит черты ясной объемной композиции; архитектурные пропорции площади, улицы, отдельного сооружения и его частей выявляются в чертеже светотенью с достаточной детализацией главных частей в планировке и застройке. Графика здесь способствует концентрации внимания на главном; его акцентировка достигается приемом светотеневого сгона либо более ярким и интенсивным цветом в центре чертежа с размывкой по краям (рис. 67).

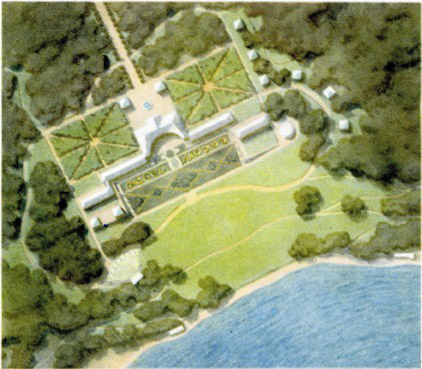

Наиболее сложным и вместе с тем реалистичным в изображении гениальных планов является третий, многоцветный, способ акварельной обработки чертежа. При правильном, обдуманном применении этот способ дает наиболее ясное и исчерпывающее представление о будущем строительстве. При многоцветной акварельной обработке чертеж генерального плана рассматривают как картину с самолета, с передачей характерных черт местной природной среды, освещения, красок.
Такое изображение генерального плана наиболее доступно и понятно зрителю, так как свободно от всяких условных обозначений или условных графических приемов; оно наиболее наглядно и образно передает общую' композиционную идею сооружения, дает наиболее правильное и полное представление о характере его архитектуры (рис. 68).
