Часть третья. Акварель в архитектурном чертеже.
Глава первая. План.
План участка
Выбор того или иного приема акварельной техники в исполнении архитектурного чертежа тесно связан с характером и содержанием самого чертежа. Прежде чем решать вопросы его графики и цветовой обработки, следует отдать себе ясный отчет в том, что составляет наиболее существенную сторону изображаемого, какие его элементы должны быть наиболее полно и ярко выявлены средствами графики. Для этого перед графической обработкой чертежа необходимо проделать эскизную работу. Чтобы получить простой и ясный чертеж, необходимо предварительно выполнить несколько эскизов. Время и труд, потраченные на это, всегда с лихвой окупаются. Работа, сделанная по хорошему эскизу, будет свежа и выразительна, а сделанная без эскиза сама превратится в эскиз со следами многочисленных переделок и неуверенных поисков графического приема.
Начиная изучение вопросов исполнения архитектурного чертежа с плана участка, рассмотрим его особенности с точки зрения изобразительных задач.
Генеральный план предназначен для того, чтобы показать сооружение в связи с окружающим, показать, в какой мере сооружение выполняет свою задачу преобразования природной среды, в какой мере в сооружении правильно учтены требования окружающей обстановки. Генеральный план показывает правильность композиционного расположения отдельных зданий и т. д.
Многочисленные приемы архитектурной графики в изображении генеральных планов можно разделить на три группы: линейно-графические, светотеневые и многоцветные.

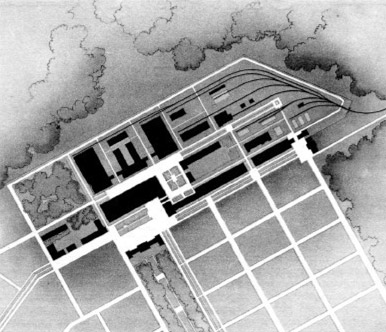

К линейно-графическим способам относятся такие, при которых главное в чертеже выделяется силой тона и толщиной линий, с оставлением на периферии чертежа тонких линий и чистой бумаги (рис. 66). По технике исполнения чертеж может быть выполнен пером и тушью, пером и акварелью, а также карандашом и углем.
Так, для генерального плана промышленной площадки наиболее характерна и существенна технико-экономическая связь смежных территорий или сооружений, что наряду с другими соображениями является ведущим в архитектурной композиции такой площадки. Элементы благоустройства имеют подчиненное значение, хотя и не могут быть в условиях нашего строительства оставлены без внимания.
Графика генерального плана промышленной площадки сообразно характеру архитектуры носит черты лаконичного, делового чертежа с монохромным приемом оформления и минимальным применением цветовых средств акварели. Все графические средства сосредоточиваются на технологической схеме, на экономической связи построек, на производственной стороне архитектурной композиции и так же лаконичны, как и сам архитектурный образ; здесь уместны тушь, монохромная акварель, простая обобщенная светотень, четкие линии и формы, носящие подчас схематический диаграммный характер.
