Классы точности ПП.

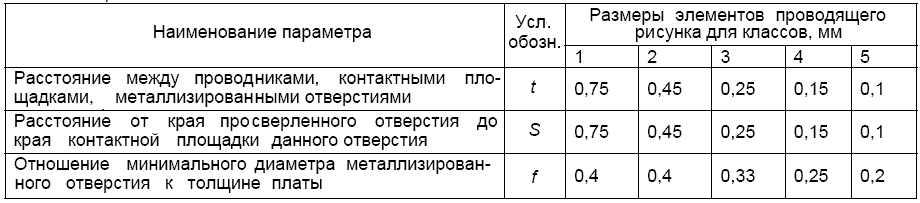

Отечественным стандартом ГОСТ 23751-86 предусматривается пять классов точности (плотности рисунка) ПП (см. таблицу). Выбор класса точности определяется достигнутым на производстве уровнем технологического оснащения. В КД должно содержаться указание на необходимый класс точности ПП.
Платы первого и второго классов точности просты в изготовлении, дешевы, не требуют для своего изготовления оборудования с высокими техническими показателями, но не отличаются высокими показателями плотности компоновки и трассировки.
Для изготовления плат четвертого и пятого классов требуется специализированное высокоточное оборудование, специальные материалы, безусадочная пленка для изготовления фотошаблонов, идеальная чистота в производственных помещениях, вплоть до создания "чистых" участков (гермозон) с кондиционированием воздуха и поддержанием стабильного температурно-влажностного режима. Технологические режимы фотохимических и гальвано-химических процессов должны поддерживаться с высокой точностью.
Массовый выпуск плат третьего класса освоен основной массой отечественных предприятий, поскольку для их изготовления требуется рядовое, хотя и специализированное оборудование, требования к материалам и технологии не слишком высоки.

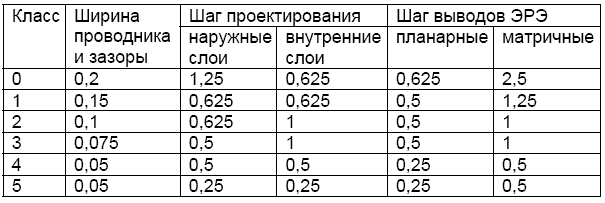

Зарубежными стандартами установлена другая классификация точности ПП. Эта классификация увязана с шагом проектирования и шагом расположения контактов компонентов. В таблице можно видеть, что из элементов печатного рисунка нормированы только ширина проводника и зазоры. Что касается самой точности, то оказывается, что платы самого грубого нулевого класса по точности превосходят платы массового отечественного третьего класса. Данные по шагам проектирования и шагу выводов связывают точность плат с применяемой компонентной базой, в частности, с типами корпусов ИМ.
Размеры печатных плат.
В общем случае типоразмеры ПП выбираются исходя из требований двух направлений - функционального и технологического.
Требования функционального направления в конструктивном плане выражаются плотностью компоновки, зависящей от размеров и количества корпусов микросхем и вида монтажа активных и пассивных связей электрической схемы. Требования технологического направления определяют ограничения типоразмеров с точки зрения технологических возможностей и эффективности производства заготовок, разрешающей способности фотолитографии, механической прочности, возможностей систем автоматизированного проектирования.
Требования к размерам ПП регламентированы отечественными и зарубежными стандартами, наиболее распространенные из которых фактически стали международными. Отечественный стандарт ГОСТ 10317-79 устанавливает следующие требования к размерам ПП:
1 предельный размер стороны не более 470 мм;
2 размеры сторон должны быть кратны:
• 2,5 мм при длине стороны не более 100 мм;
• 5,0 мм при длине стороны не более 350 мм;
• 10,0 мм при длине стороны более 350мм;
3 соотношение сторон не более 3:1;
4 шаг координатной сетки должен составлять 0,5 мм, 1,25 или 2,5 мм.
Последнее требование устарело, поскольку появились компоненты с шагом, меньшим 0,5 мм, и применяются зарубежные компоненты с шагом в долях дюйма. Отметим также, что САПР ACCEL P-CAD 2000/2001 даже при настройке на метрическую систему единиц использует внутреннее дюймовое представление всех размеров, округляя при выводе данных до миллиметрового размера с точностью в 0,001 мм. Точность позиционирования рабочих органов современных станков ЧПУ не препятствует использованию такой процедуры в САПР.
Габаритные, установочные и присоединительные размеры ПП обычно координируются с той или иной системой базовой несущей конструкции (БНК). Известно множество систем БНК, и все они предполагают прямоугольную форму плат всех типов и размеров. Лишь в исключительных, технически обоснованных случаях допускается отступать от прямоугольной формы, применяясь к конкретным условиям установки и эксплуатации функционального узла.
Из "европейских" стандартов, нашедших широкое применение в отечественной практике, отметим два стандарта Международной электротехнической комиссии: стандарт МЭК 297 (ТЕС 297-3), и так называемый метрический стандарт МЭК 917 (IEC 917-2-2), который, по мысли его авторов, должен заменить стандарт МЭК 297.
Стандарт МЭК 297 носит название 19-дюймового, по размеру ширины передней панели базового модуля 2-го уровня. Геометрические размеры печатных плат в стандарте представляют гибрид метрических и дюймовых размеров. Базовый размер печатной платы составляет 100x100 мм. Единица приращения размера по высоте равна 1,75″=44,45 мм. Этой величине кратна высота передних панелей блоков. Значение этой кратности входит в обозначение ПП, хотя самого этого размера на плате нет. Единица приращения размера в длину (глубину) составляет 60 мм. Единица кратности по ширине передней панели составляет 0,2″=5,08 мм.
Существует отечественный стандарт ГОСТ 28601.3-90, в котором ряд типоразмеров для плат и других элементов конструкции модулей РЭА полностью соответствует стандарту МЭК 297. Четыре типоразмера плат из этого ряда образуют ряд унифицированных типовых конструкций УТК-2 и получили в отечественной практике название "Европлата". Под эти платы поставляются также все остальные конструктивные элементы БНК.
Маркировка ПП подразделяется на обязательную и дополнительную. К обязательной маркировке относится обозначение ПП по ГОСТ 2.201-80 ("децимальный номер") или какой-либо условный шифр, даты изготовления и номера версии фотошаблона, а также технологические маркеры, вводимые в фотошаблон изготовителем платы. Дополнительная маркировка содержит обозначение заводского номера платы или партии плат, обозначение контуров мест установки и позиционные обозначения компонентов и другую информацию, служащую для удобства монтажа, регулировки и эксплуатации модуля.
Часть маркировки может быть выполнена травлением, одновременно с проводниками, но для этого на плате должно быть свободное место. При выполнении проекта средствами САПР маркировочные знаки, выполняемые травлением в слоях проводников, получают статус цепей, не имеющих подключенных компонентов, и САПР выдает сообщения об ошибках. Тем не менее, такая маркировка применяется для обозначения номера чертежа ПП или ее шифра, с тем, чтобы в массовом производстве можно было идентифицировать платы, поступающие с операций химической обработки, когда на них еще нет другой маркировки. Высота символов маркировки должна быть не менее 2,5 мм.
Дефицит свободного места на ПП не мешает выполнять маркировку способами офсетной печати (сеткографии, шелкографии и т.п.). Маркировка лишь не должна попадать на места пайки.
