Третє навчальне питання : « Розграфлення та номенклатура топографічних карт».
Топографічні карти складаються на великі території земної поверхні. Для зручності користування їх видають окремими аркушами.
Систему поділу карти на окремі аркуші називають розграфленням, а систему літерних та цифрових позначень(нумерації) аркушів – їх номенклатурою.
Відповідно цьому розграфленню зображення поверхні Землі поділяється паралелями через 4° на пояси (ряди) , а меридіани через 6° - на колони. Отримані від цього поділу трапеції являються аркушами карт масштабу 1:1000000 з розмірами рамок 4° по ширині та 6° по довжині.
Ця карта (1:1 000 000) покладена в основу розграфлення та номенклатури аркушів топографічних карт всіх масштабів.
Пояси(ряди) позначаються великими латинськими літерами від A до U, починаючи від екватора на північ та південь. Колони позначаються арабськими цифрами від 1 до 60 ,починаючи від меридіану з довготою 180° з заходу на схід.
|
Пояс і його номер | A | B | C | D | E | F | G | H | I | J | К | L | M | N | O | P | Q | R | S | T |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
| Bпд | 0 | 4 | 8 | 12 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 |
| Bпн | 4 | 8 | 12 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 |
| Номер колони, t | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 |
| Lзх | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 114 |
| Lсх | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 114 | 120 |
Позначення поясів (рядів) від екватора до полюсів і відповідні їм значення широти, а також номера колон і відповідні їм значення довгот наведені в таблиці, де
Впд, Впн - широта південної, північної паралелей в градусах;
Lcx, Lзх – довгота східного, західного меридіанів в градусах.
Номенклатура аркушів карти масштабу 1:1 000 000 складається з літери, що вказує пояс і номера колони. Наприклад, номенклатура аркуша, у якому знаходиться місто Харків, буде М-37.
Номенклатура аркушів наступних масштабів, починаючи з карт масштабу 1:500 000 і більше, визначається діленням аркушу карти масштабу 1:1 000 000 на відповідну кількість аркушів відповідного масштабу за допомогою схем розграфлення аркушів карти масштабів 1:500 000,1:200 000,1:100 000 та масштабів 1:50 000, 1:250 00,1:10 000.

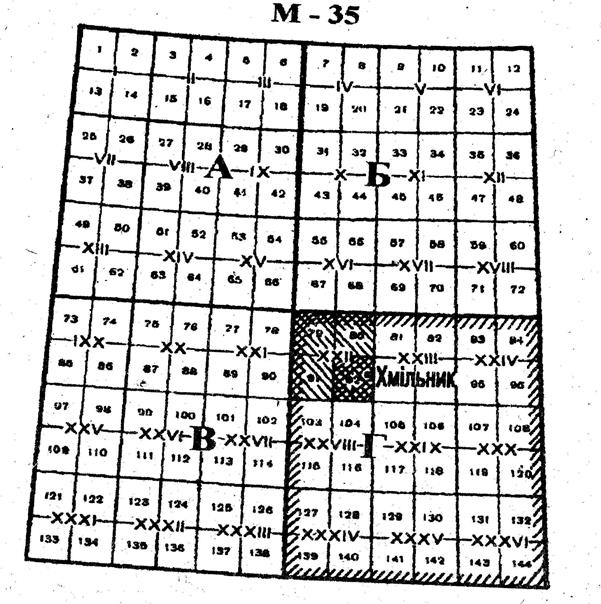

Мал.2. Схема розграфлення аркушів карт масштабів 1:500000,1:200000,1:100000 на аркуші карти масштабу 1:1000000.
Умовні позначення:
Розграфлення аркушів карти 1:500 000
Розграфлення аркушів карти масштабу 1:200 000
Розграфлення аркушів карти масштабу 1:100 000
Використовуючи цю схему можна підібрати номенклатури аркушів карт масштабів 1:500 000,1:200 000 та 1:100 000 на різні райони місцевості, тому що кожен аркуш масштабу 1:1000000 всередині має однакові літери і цифри, змінюватися будуть тільки літери(пояси) і колони(цифри).
Аркуш карти масштабу 1:1000000 поділяється на 4 аркуші карти масштабу 1:500000, які позначаються великими літерами українського алфавіту А,Б,В,Г, тоді номенклатура аркушу масштабу 1:500000 має вид М-37-А. Аркуш карти масштабу 1:1000000 поділяється на 36 аркушів карти масштабу 1:200000, які нумеруються римськими цифрами від І до XXXVI, тоді номенклатура аркушу масштабу 1:200000 має вид М-37-І.
Аркуш карти масштабу 1:1000000 поділяється на 144 аркуш карти масштабу 1:100000, які нумеруються арабськими цифрами від 1 до 144, тоді номенклатура аркушу масштабу 1:100000 має вид М-37-1.
Таким чином номенклатура аркушів даних масштабів складається з номенклатури масштабу 1:1000000 з дописуванням літери або цифри в залежності від масштабу.
Кожен аркуш карти масштабу 1:100000 поділяється на 4 аркуші карти масштабу 1:50000, які позначаються великими літерами українського алфавіту А,Б,В,Г(мал.3), номенклатура карт масштабу 1:50000 має вид М-37-1-А. Аркуші карти масштабу 1:50000 поділяються на 4 аркуші масштабу 1:25000, які позначаються малими літерами а, б, в, г, номенклатура карт масштабу 1:25000 має вид М-37-1-А-а. Номенклатура аркуша карти (плану) масштабу 1:10000 має вид М-37-1-А-а-1.
Умовні позначення:
Аркуш кати масштабу 1:100000
Розграфлення аркушів карти масштабу 1:50000
_ _ _ _ _ _ _ _ _ _ Розграфлення аркушів карти масштабу 1:25000
---------------------- Розграфлення аркушів карти масштабу 1:10000

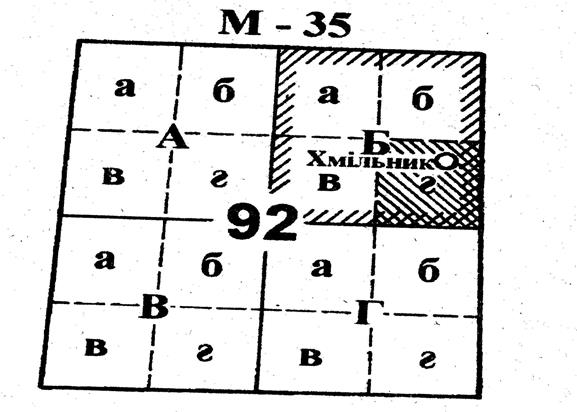

Малюнок 3. Схема розграфлення аркушів карт масштабів 1:50000, 1:25000, 1:10000 на аркуші карти масштабу 1:100000
У таблиці 2 показана кількість аркушів. Які містяться в масштабі вихідного аркушу, їх позначення, розміри рамок та номенклатура останнього аркушу карти відповідного масштабу. Для прикладу взято номенклатуру аркушу карти масштабу 1:1000000 міста Харків М-37.Таблиця 2.
| Масштаб карти | Розмір рамки
| Кількість аркушів | Позначення аркушів | Масштаб вихідного аркуша карти | Номенклатура останнього аркуша карти | |
| Широта B | довгота L | |||||
| 1:1000000 | 4о | 6о | --- | --- | --- | M-37 |
| 1:500000 | 2o | 3o | 4 | A,Б,В,Г | 1:1000000 | M-37-Г |
| 1:200000 | 40’ | 60’ | 36 | I,II,…XXXVI | 1:1000000 | M-37-XXXVI |
| 1:100000 | 20’ | 30’ | 144 | 1,2,…144 | 1:1000000 | M-37-144 |
| 1:50000 | 10’ | 15’ | 4 | А,Б,В,Г | 1:100000 | М-37-144-Г |
| 1:25000 | 5’ | 7’30” | 4 | а, б, в, г | 1:50000 | М-37-144-Г-г |
| 1:10000 | 2’30” | 3’45” | 4 | 1,2,3,4 | 1:25000 | M-37-144-Г-г-4 |
