Усі карти, що зображують поверхню Землі, а також моря та океани, називаються географічними картами. За своїм змістом вони поділяються на загальногеографічні та тематичні.

Дата: 2025-06-02; Просмотры: 10

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

До загальногеографічних карт належать географічні карти, на яких відображується сукупність основних елементів місцевості без виділення будь-яких з них. Докладність зображення рельєфу, гідрографії, населених пунктів, мережі доріг та інших елементів місцевості на загальногеографічних картах залежить від масштабу.

Під час створення топографічних карт розміри всіх об’єктів місцевості зменшуються в певну кількість разів. Ступінь такого зменшення називають масштабом або відношення довжини лінії на карті до відповідної довжини даної лінії на місцевості.

Масштаб може бути виражений у чисельній формі (чисельний масштаб), або у графічній (лінійний , поперечний масштаб) у вигляді графіку.

Чисельний масштаб - це відношення двох чисел; чисельник – одиниця, знаменник –число, яке показує, у скільки разів зменшена кожна лінія місцевості при зображенні її на карті.

Величиною масштабу називають відстань на місцевості в метрах або в кілометрах, що відповідає одному сантиметру карти і підписується на карті над лінійним масштабом.

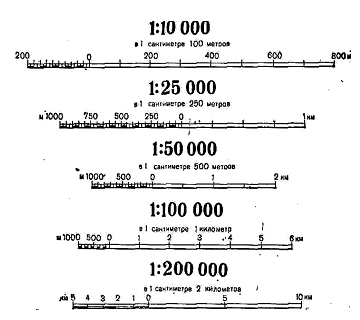

Лінійний масштаб – графічне вираження чисельного масштабу у вигляді прямої лінії

Точність вимірювання відстаней на карті перш за все залежить від масштабу карти. Важно завжди пам’ятати , що відстань виміряна по карті завжди коротша ніж на місцевості.

До загальногеографічних карт відносять і топографічні карти, які являють собою детальні карти місцевості масштабу 1:1000 000 і більше, дозволяють визначати як планове, так і висотне положення об’єктів на земній поверхні. Вони лежать в основі складання загальногеографічних карт більшого масштабу.

До тематичних карт належать карти, основний зміст яких визначається конкретно зображеною темою. На них з великою деталізацією зображаються окремі елементи місцевості або наносяться спеціальні дані, не показані на загальногеографічних картах.

Прикладом тематичних карт можуть бути оглядово-географічні, геологічні та інші карти, а також спеціальні карти, які ми нижче розглянемо.

Подробиці наведення відомостей про місцевість залежить від масштабу карти.

Розрізняють такий масштабний ряд топографічних карт:

1: 25 000 – одна двадцятип’ятитисячна – в 1 см – 250 м;

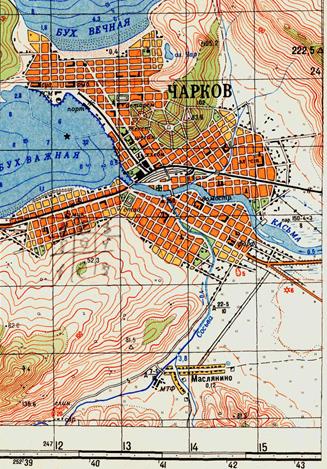

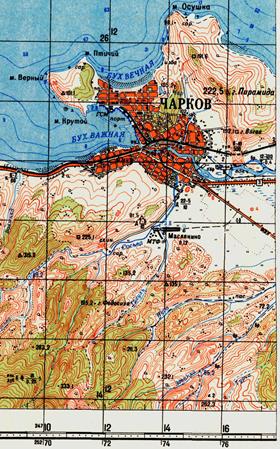

1: 50 000 – одна п’ятдесятитисячна – в 1 см – 500 м;

1: 100 000 – одна стотисячна – в 1 см 1000м;

1: 200 000 – одна двохсоттисячна – 1 см 2000 м;

1: 500 000 – одна п’ятисоттисячна – 1 см 5000 м;

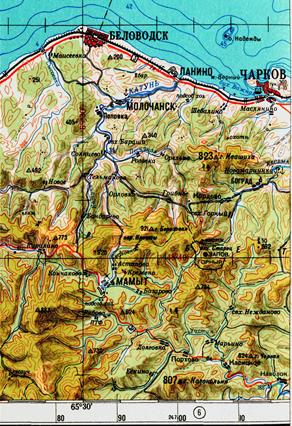

1: 1000 000 – одна мільйонна – 1 см – 10 000 м.

Карти масштабів 1:25 000 та 1: 50 000 називаються великомасштабними; 1:100 000 та 1: 200 000 середньомасштабними (оперативно–тактичні); 1 : 500 000 та 1 : 1000 000 дрібномасштабними (оперативні).

			Карта масштабу 1 : 500 000 використовується штабами для визначення фізико-географічних особливостей місцевості при підготовці та проведенню операцій; при організації взаємодії та при керуванні військами; для орієнтування при переміщенні військ, а також для показу загальної бойової обстановки.

До тематичних карт відносять і спеціальні карти.

Спеціальні карти – це карти, які використовуються військами для детального вивчення місцевості, навігаційного забезпечення авіації, організації військових перевезень та вирішення інших задач. До них належать:

· цифрові карти; карти змін місцевості;

· карти ділянок річок; карти шляхів сполучень;

· карти гірських проходів і перевалів; карти геодезичних даних;

· карти орієнтирів; плани міст.

Спеціальні карти та плани міст призначені для інформування командирів і штаби про сучасний стан місцевості та її зміни в районі бойових дій, а також про інші спеціальні дані, які необхідні для планування, організації і виконання бойових завдань.

Спеціальні карти та плани міст відрізняються від топографічних карт додатковими даними про місцевість та іншою інформацією, яка необхідна командирам і штабам.

На спеціальних картах, залежно від їх призначення, відображаються:

1. Зміни місцевості, які відбулися в результаті бойових дій військ;

2. Зміни місцевості, які відбулися в результаті сезонних і погодних явищ;

3. Астрономо-геодезичні та гравіметричні дані;

4. Додаткові детальні характеристики об’єктів або ділянок місцевості, які мають важливе значення;

5. Спеціальні дані, які необхідні для управління військами та організації взаємодії під час вирішення спеціальних завдань у бою.

Зменшене і докладне зображення на площині невеликої ділянки місцевості, без врахування кривизни Землі називається топографічним планом або просто планом.

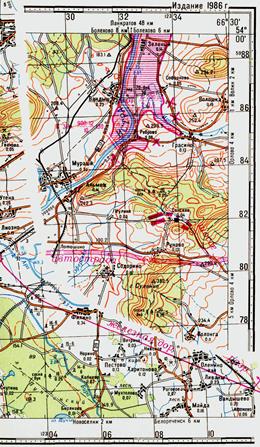

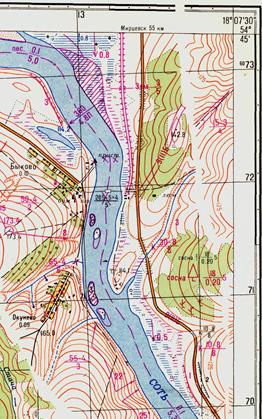

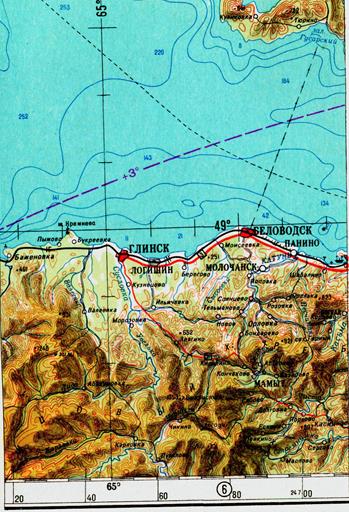

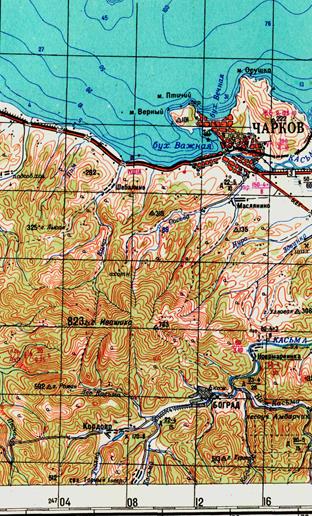

	Зразок карти частини ріки		Зразок оперативно-виправленої карти

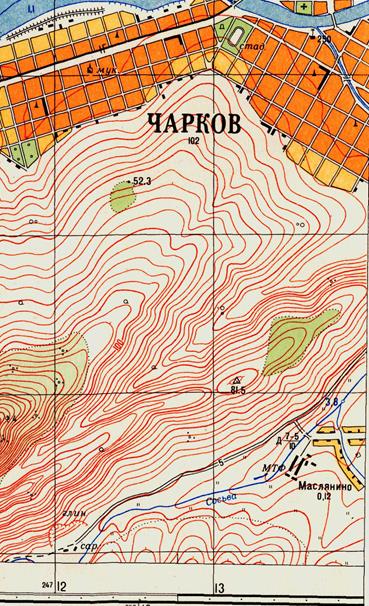

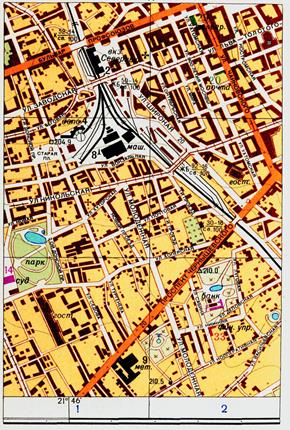

	Зразок карти М 1: 10 000

3. Розграфлення та номенклатура топографічних карт .

Топографічні карти складаються на великі території земної поверхні. Для зручності користування їх видають окремими аркушами.

Систему поділу карти на окремі аркуші називають розграфленням, а систему літерних та цифрових позначень(нумерації) аркушів – їх номенклатурою.

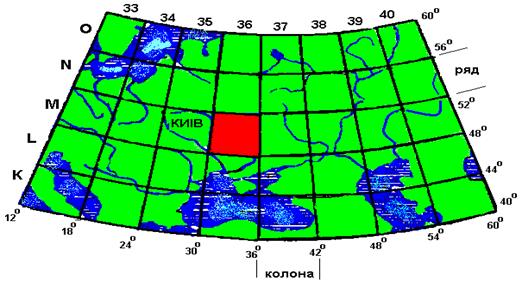

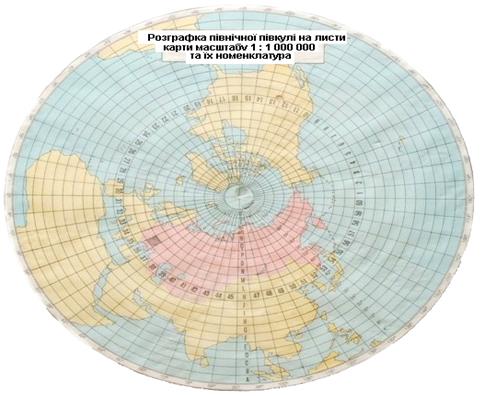

Відповідно цьому розграфленню зображення поверхні Землі поділяється паралелями через 4° на пояси (ряди) , а меридіани через 6° - на колони. Отримані від цього поділу трапеції являються аркушами карт масштабу 1:1000000 з розмірами рамок 4° по ширині та 6° по довжині.

Пояси(ряди) позначаються великими латинськими літерами від A до U, починаючи від екватора на північ та південь. Колони позначаються арабськими цифрами від 1 до 60, починаючи від меридіану з довготою 180° з заходу на схід.
