Те ма 2: Топографічні та спеціальні карти
Актуальність вивчення даної теми полягає в тому, що топографічна карта – це один із способів (практично він є основним) передачі відомостей про місцевість, які використовуються як в інтересах народного господарства так і в інтересах оборони країни.
Зміст топографічної карти повинен бути повним, тобто показувати типові риси та характерні топографічні елементи, які відображають тактичні властивості місцевості відповідно до масштабу; вірогідним і сучасним, тобто відповідати змісту місцевості на момент використання карти; точним, тобто зберігати точність розташування, розміри топографічних елементів відповідно до масштабу.
Географічне положення точок земної поверхні визначається як відомо, їх координатами, тому математична задача побудови картографічного відображення заключається в проектуванні на площину (карту) кулеобразної поверхні землі при суворому дотриманні однозначної відповідності між координатами точок на земній поверхні і координатами їх відображення на карті.
1. Поняття про зображення фізичної поверхні Землі на горизонтальній площині. Горизонтальне положення .
Сучасна карта повинна давати тривимірне уявлення про місцевість, тобто крім вимірів у горизонтальній площині, повинна давати можливість визначати види нерівностей земної поверхні, їх взаємо розташування і взаємозв’язок; взаємо перевищення і абсолютні висоти точок місцевості, а також стрімкість, форму і довжину схилів.
Способи зображення рельєфу на картах
а) розрахунково-перспективний;
б) штриховий;
в) відмивкою;
г) гіпсометричний;
д) горизонтальний.
На топографічних картах 1: 25 000 – 1: 200 000 рельєф зображується горизонталями, а на картах 1: 500 000 та 1: 1000 000 – горизонталями у сполученні з відмивкою і гіпсометричним фарбуванням.

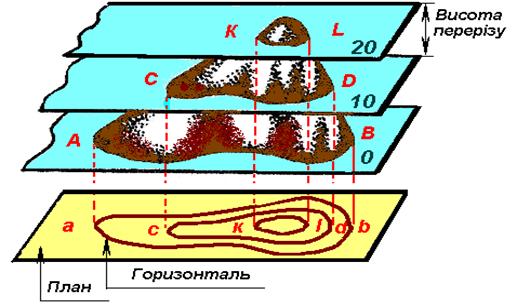

Сутність зображення рельєфу горизонталями розглянемо на прикладі. Уявімо острів у вигляді гори. У цьому положенні берегова лінія виходить у вигляді кривої АВ. Проекція берегової лінії на горизонтальну площину дає таку ж замкнену криву ав.
Припустимо, що рівень води піднявся на 10м. При цьому утворилась нова берегова лінія СД, усі точки якої лежать на однаковій висоті, але на 10м вище, ніж початкова берегова лінія АВ. Проекція берегової лінії СД на горизонтальну площину дає також замкнену криву лінію сд. Кожному рівню води відповідатиме своя берегова лінія (АВ, СД, КЛ) у вигляді замкненої кривої, усі точки якої мають одну і ту ж саму висоту. Ці замкнені лінії можна розглядати як сліди перерізу рельєфу місцевості різними поверхнями, паралельними рівневій поверхні моря, яку прийнято за початок підрахунку висот.
Якщо кожну берегову лінію проектувати на горизонтальну площину і зобразити в заданому масштабі на карті, то ми одержимо зображення гори у вигляді кривих замкнених ліній. Проекція одержаних кривих на площині дасть зображення гори горизонталями.
Горизонталь – це лінія однакових висот або замкнена крива, що поєднує на карті точки однакових висот. Горизонталі зображують на карті коричневим кольором і бувають вони різних видів.
1.
|
- Основні суцільні горизонталі – проводяться через висоту перерізу, служать для відображення основних форм рельєфу і зображуються на карті суцільною тонкою лінією.
б. - Потовщені горизонталі служать для полегшення рахунку висоти і зручності читання рельєфу: кожна п’ята основна горизонталь потовщується.
в,г. - Додаткові (напівгоризонталі) та допоміжні (чверті) горизонталі служать для відображення важливих подробиць рельєфу, що не виражаються основними горизонталями, і проводяться через 1/ 2 та 1/4 висоти перерізу. Зображуються на картах переривчастими та короткими переривчастими лініями.
|

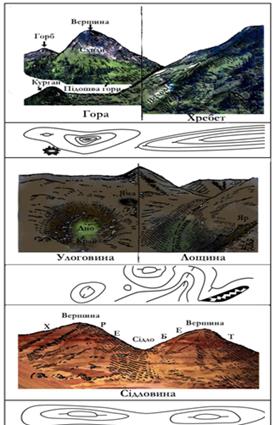

Гора – значне за висотою, куполоподібне або конічне підвищення яке має підошву й вершину. Вершина найчастіше куполоподібної форми, але іноді являє собою майже горизонтальний майданчик – плато. Або закінчується піком. Зниження від вершини до підошви називають схилом.
Схил може бути рівним, випуклим, увігнутим і хвилястим. Різкий перехід від стрімкого схилу до пологого називається виступом або терасою, а лінія , яка відокремлює терасу від стрімкого схилу , що лежить нижче – брівкою. Штучний горб називають курганом.
Хребет витягнуте підвищення , яке знижується в одному напрямку. Вододіл, або топографічний гребінь, - лінія , яка поєднує найвищі точки хребта. Гірський хребет – ланцюг гір, які спрямовані в одному напрямку. До великих хребтів прилягають хребти менших розмірів, які називають відрогами.
Улоговина – замкнуте чашоподібне заглиблення (западина). Має край і дно. Іноді дно буває заболочено або зайняте озером. Невелику улоговину називають западиною. Улоговину дуже малих розмірів називають ямою.
Лощина – витягнуте заглиблення , яке знижується в одному напрямку .
Лінія по дну , яка поєднує найнижчі точки лощини, називається водозливом. Не будь – яким водозливом тече вода , але будь - яка річка чи струмок тече водозливом. До різних видів лощин належать долини, ущелини, яри та балки.
Сідловина – зниження на гребні хребта між двома сусідніми вершинами. Найнижча точка сідловини називається перевалом.
