Назначение и состав комплектов и комплексов для определения технического состояния автобусов, легковых и грузовых автомобилей
Современные комплекты средств диагностики позволяют проводить комплексное диагностирование технического состояния автомобиля. Подбор комплекта осуществляется по признаку специализации. Комплекты могут быть ориентированы как на тип транспортного средства, так и на заданную группу элементов автомобиля.
Наиболее полным является диагностический комплект для легковых автомобилей.
Комплект предназначен для определения технического состояния легковых автомобилей массой в снаряженном состоянии до 4000 кг с шириной колеи от 1100 до 1800 мм.
Комплект включает прибор для проверки бензонасосов, карбюраторный анализатор, секундомер, аккумуляторный пробник, пневмотестер, тяговый автоматизированный стенд, наконечник для воздухораздаточного шланга, линейку для проверки схождения колес автомобилей, инструмент для технического обслуживания электрооборудования автомобиля, компрессометр, индикатор плотности, газоанализатор, комбинированный прибор, стробоскоп, расходомер, стетоскоп, приспособление для проверки свободного и рабочего ходов педалей тормоза и сцепления, тележку.
Оборудование, входящее в комплект, позволяет определять тяговые и экономические показатели автомобилей; состояние цилиндропоршневой группы, газораспределительного механизма, систем зажигания и электрооборудования двигателя; давление в бензопроводе, развиваемое бензонасосом; содержание окиси углерода в отработавших газах двигателя; давление воздуха в шинах; свободный и рабочий ходы педалей тормоза и сцепления.

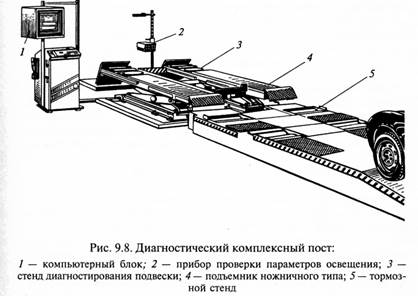

Диагностические комплексы представляют собой комплекты оборудования, размещенные на одном посту для диагностирования различных систем автомобилей с помощью компьютера, к которому подключается все оборудование постового комплекса (рис. 9.8). Комплектование комплекса в зависимости от специализации может отличаться.
При необходимости допустимо расширение функциональных возможностей комплексов посредством модульного наращивания, т.е. подключения новых устройств и обновления программного обеспечения.
Минимальный комплект оборудования для диагностического комплекса включает: устройство централизованного управления (компьютерный блок /) диагностическим анализатором, газоанализатором для карбюраторных и дымомером для дизельных двигателей, тормозным стендом 5, стендами для диагностирования подвески, рулевого управления и «схождения» колес, а также платформами для трекинга. Кроме того, пост оснащается прибором контроля света и при необходимости подъемником, стендом контроля амортизаторов, стендом контроля точности показаний спидометра и прибором контроля качества тормозной жидкости.
