Средства технического диагностирования систем, обеспечивающих безопасность автомобиля
Средства диагностирования тормозной системы. Проверка эффективности тормозов осуществляется методами ходовых и стендовых испытаний (ГОСТ 25478—91).
При ходовых испытаниях тормозов могут применяться деселерометры (приборы для определения замедления при экстренном торможении), но в основном используются методы визуальных наблюдений, что делает оценку технического состояния тормозной системы недостаточно достоверной. Поэтому в последнее время все больший акцент в организации диагностирования тормозов переносится на стендовые методы, обеспечивающие объективную оценку тормозных свойств автомобиля.
Тормозные стенды бывают площадочные и роликовые. Роликовые по принципу действия делятся на стенды инерционного и силового типов.
Диагностирование тормозной системы с использованием площадочных тормозных стендов заключается в разгоне автомобиля и резком торможении при наезде колесами на площадки стенда. В зависимости от эффективности тормозов колеса автомобиля либо прокатываются по площадкам стенда (неисправны), либо затормаживаются (исправны). По величине сил инерции и сил трения между колесами и поверхностью площадок определяется эффективность тормозов автомобиля.
В роликовых тормозных стендах инерционного типа рабочим элементом являются две пары барабанов (роликов), соединенных с маховыми массами, вращение которых гасится за счет действия тормозом автомобиля. Эффективность тормозной системы определяется интенсивностью гашения инерции масс.
В силу ряда принципиальных недостатков (низкая стабильность показаний для площадных и большая металло- и энергоемкость — для инерционных стендов) применение в современных АТО и на СТОА площадочных и инерционных тормозных стендов сильно затруднено.

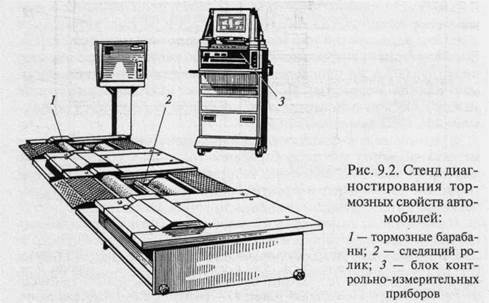

Наибольшее распространение получили в настоящее время тормозные стенды силового типа (рис. 9.2).

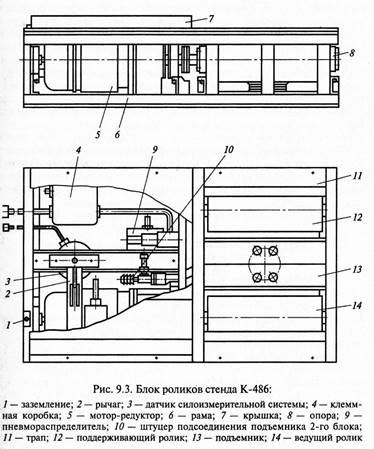

Конструктивно они выполнены в виде двух пар роликов, соединенных цепными передачами (рис. 9.3). Каждая пара роликов имеет автономный привод от соединенного с ним жестким валом электродвигателя мощностью 4... 13 кВт с встроенным редуктором (мотор-редуктором). Вследствие использования редукторов планетарного типа, имеющих высокие передаточные отношения (32...34), обеспечивается невысокая скорость вращения роликов при испытаниях, соответствующая скорости автомобиля 2... 4 км/ч. На роликах стенда нанесены насечка или специальное асфальтобетонное покрытие, обеспечивающее стабильность сцепления колес с роликами. Для обеспечения компактности конструкции и удобства монтажа блоки роликов установлены в общей раме. Стенд должен быть укомплектован датчиком усилия на тормозной педали и обеспечивать возможность определения максимальной тормозной силы и времени срабатывания тормозного привода.
Преимуществами тормозных стендов силового типа являются их достаточно высокая точность, а низкая скорость вращения роликов при испытании тормозов определяет их высокую технологичность. Наиболее удобны эти стенды при проведении операционного контроля.
Средства диагностирования системы освещения. По системе освещения наиболее ответственной является проверка правильности установки фар. Диагностическое оборудование для проверки фар должно обеспечивать контроль направленности светового потока и силу света фар. Наиболее прогрессивным решением является использование оптической камеры, что позволяет значительно уменьшить габаритные размеры прибора.
Современные автомобили оснащаются фарами с асимметричным распространением светового пятна, при котором отсекается и отбрасывается вправо левая часть луча, чем достигается двойной эффект: уменьшается вероятность ослепления водителей встречных транспортных средств и увеличивается интенсивность освещения дороги непосредственно перед автомобилем.
У асимметричных фар проверка и регулирование направления светового потока производится при включенном ближнем свете.
Проверка силы света фар проводится при включенном дальнем свете с помощью фотометра.
Средства диагностирования рулевого управления, передней подвески, углов установки колес. Рулевое управление проверяют прибором, позволяющим определить суммарный люфт (по углу поворота рулевого колеса) — люфтомером. Износ шкворневого узла переднего моста грузового автомобиля проверяют прибором модели Т-1.
Наиболее обширная номенклатура стендов (приборов) представлена для контроля углов установки колес.
Проездные платформенные или реечные стенды для проверки углов установки колес предназначены для экспресс-диагностирования геометрического положения автомобильного колеса. Принцип работы стендов может основываться на непосредственной проверке геометрического положения колеса или по наличию или отсутствию в пятне контакта боковой силы, которая, появляясь при несоответствии углов установки колес требуемым, воздействует на платформу (рейку) и смещает ее в поперечном направлении. Смещение регистрируется на измерительном устройстве. При необходимости дальнейшее обслуживание автомобиля выполняют на стендах, работающих в статическом режиме.
Платформенные стенды устанавливают под одну колею автомобиля, реечные — под две. Автомобиль проезжает через стенд со скоростью примерно 5 км/ч.
Стенды с беговыми барабанами предназначены для измерения боковых сил в местах контакта управляемых колес автомобиля с опорной поверхностью барабана. Такие стенды в основном предназначены для автомобилей, у которых предусмотрена регулировка только схождения. Эти стенды металлоемкие и дорогостоящие, поэтому использовать их целесообразно только в крупных АТО.
