2 Шымкент қаласында FTTH желісін ұйымдастыру үшін GPON технологиясын қолдану
PON технологиясы және пайдаланылатын оптикалық талшық 1 Гб/с дейін өткізу жолағы бар және бұл басқа желілік технологиялармен салыстырғанда аса елеулі көрсеткіш. Пайдаланылатын материалдар рұқсатсыз қолжеткізуден қорғалған, электр магнитті әсерге төзімді, электр магниттік толқындардың көзі болып табылмайды, орынды габариті бар.
Интернетке жоғары жылдамдықты қолжетімдікті қамтамасыз етуден басқа PON технологиясы бірнеше телефон нөмірлерін беру мүмкіндігімен (бір пәтерде бір желі бойынша) цифрлық сапада жоғары сапалы телефон байланысын ұсынады және көшу кезінде телефон нөмірі (SIP-телефония) сақталады, сондай-ақ IP-теледидар – спутниктік және цифрлық телевизия эфирлі арнаға қолжеткізу. PON технологиясы онлайн режимде бейне бақылауды немесе кез келген объектіні қашықтықтан бақылауды ұйымдастыруға мүмкіндік береді.
Қазіргі уақытта GPON (Gigabit-capablePON) және GEPON (GigabitEthernetPON) желілер үшін жабдықтар бар. Абонентке дейін байланыстың оптикалық желілер – GPON технологиясы – Интернет желісінің ресурстарына, сондай-ақ жоғары жылдамдықта (бір секундта 1 Гигабитке дейін) ішкі желілік сервистерге қолжетімдікті қамтамасыз етеді. Деректерді беру сапасы мен жылдамдығы басқа технологиялардан (сымды, сол сияқты сымсыз) айтарлықтай ерекше (және тиімді).
2.1 GPON EricssonEDA1500 кең жолақты қолжеткізу желісі үшін жабдық
Ericsson компаниясының EDA1500 тобы өнімдерінің жаңа релизі қорғалғандықтың жаңа функциясын және IPTV қоса, қолжеткізу желісі үшін нарықта жоғары жылдамдықты GPON тұғырнаманы және жаңа қосымшаларды ұсынады.
GPON қолжеткізу желілерінде өткізу қабілетін ұлғайтуда қажеттіліктерді қанағанттандыру үшін әзірленген және TriplePlay сервистерді енгізумен PON (PassiveOpticalNetwork) технологиясының соңғы стандарты болып табылады және
Шешім EDA1500 бұл телекоммуникациялық құрал-жабдықтардың бүкіл әлемдік нарығы бойынша кең тараған жоғары көлемді (320 Гбит/с) GPON жүйесі. EDA1500 GPONOLT (BML1500) және MDU/MTU (MultiDwelling/TennantUnits) үлкен порттық көлемі бар SFU (Single Family Units), и ONU (OpticalNetworkUnits) шағын қосымшалар үшін ONT (OpticalNetwork Terminations) – пайдаланушылық құрылғылардың үлкен жиынтығынан тұрады.
Жоғары өнімділік және модульді архитектура BML1500 өткізу қабілеті және кез келген орында орналасқан тұрғын сектордың соңғы абоненттері және бизнес орталықтарға дейін GPON желісі арқылы дауыс, деректер мен бейнені жеткізу үшін операторлық кластың икемділігін береді. EDA1500 іске асыру стандартқа толық сәйкес келеді және ITU-TG.984 сипаттамасына негізделген.
EDA1500 шешімі IGMP мультикаст, VLAN (VirtualLocalAreaNetwork) тэгтеу және стектеу және қауіпсіздік сияқты ашық қолжеткізу желісі .үшін QoS (QualityofService) функциясымен IP сервистерді ұсынады. EDA1500 пайдаланылатын абоненттік құрылғысына байланысты мынадай қызметтерді ұсынуды қамтамасыз етеді:
– SIP және H.248 хаттамалары негізінде дауыстық сервистер;
–10/100/1000Base-TEthernet жоғары жылдамдықты интернет-қолжеткізу;
– IPTV және сұрау салу бойынша VoD бейнені қоса SDV (SwitchedDigitalvideo) қосымша;
– PON сигнал қосымша араластырылатын (RadioFrequency), салынған бейне.
EDA1500 бұл FTTH (үйге дейін талшық), FTTB (ғимаратқа дейін талшық), FTTC (квартал дейін талшық) қосымшаларында өрістетілуі мүмкін кешенді шешім және бизнес-орталықтарға дейін талшық. Оған толық GPON портфолио кіреді, онда мыналар негізгі элементтер болып табылады:
– BML 1500 Optical Line Terminal (OLT);
– GPON Optical Network Terminals/Units (ONT/ONUs) жиынтығы;
– EntriViewEMS и ServiceOn басқару жүйесі;
– OpticalLineTerminal (OLT).

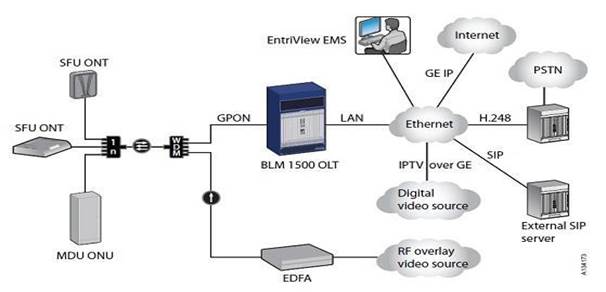

2.1.сурет.Кең жолақты қолжеткізу GPON жабдығын жеткізу
2.2.сурет BML 1500 жабдығы
BML 1500 жабдығы абонент жағында ONT қашықтықтан өзара іс-қимыл жасайтын желілік элемент (OLT) болып табылады және байланыс операторының негізгі желісіне біріктірілетін интерфейстермен қамтамасыз етеді. BML1500 биіктігі 17 RU сөре; екі толық резервтелген платадан және GPON қосымша мен біріктірілетін аплинктер (1 және 10 GE) үшін икемді модульдер жиынтығынан тұратын 320 Гбит/с коммутаторы бар бақылаушы түрінде орындалған.
Орталық модуль жалпы шинаға қосылған барлық модульдер арасында бұғатталмайтын трафикті қайта қосуды қамтамасыз ете отырып, 320Гбит/с коммутациялық көлемді толық резервтеуді және қызметтерді ұсынуды, мониторингтеу мен апаттық хабарламаларды өңдеуді қамтамасыз ету үшін жабдықтар бақылаушысын қамтамасыз етеді. Барлық ұсынылатын деректер негізгі және резервті модульдар арасында синхрондалған және платалардың энергияға тәуелсіз жадысында сақталады.
Аплинкалар BML 1500 негізгі желіге дейін тиісті модульдарда (G28) ұйымдастырылады. Осы платаның 1GbE мен 10GbE желілік интерфейстері бар және GPON қолжеткізу порттарынан трафикті біріктіруді орындайды. Шығыс трафикқа мынадай QoS, көп мекенжайлық тарату және қауіпсіздік фнукциясы сияқты функциялар салынады. G28 модуліне 1GbE модулінің сегізге дейін SFP және 10GbE модулінің екіге дейін XFP орнатылуы мүмкін, олар 300 метрден 80 километрге дейін қашықтықта жұмыс істеуі мүмкін.
GPON (GP4 және GP8) қолжеткізу модулі абоненттер жағында орнатылған ONT/ONU қашықтықтан құрылғысы бар өзара іс-қимыл жасау үшін арналған. Олар әрбір порт үшін 64 ONT (оптикалық желідегі таратудың ең жоғары коэффициенті 1:64) дейін қолдаумен 4-тен 8-ге дейін оптикалық GPON порттары (ITU-TG.984.1 сәйкес) бар. GPON порттарының платасы 8 талшық бойынша 1:64 бөлу коэффициенті бар 512 дейін жеке абонентті немесе PON дарағында 1:8 бөлу кезінде 1536 абаоненттердің пәтерлерін қосуға мүмкіндік береді. Үлгілік қосымшада әрбір BML 1500 GPON қолжеткізудің 14 модуліне дейін, G28 екі модульге дейін және бір шассиге 320Гбит/с коммутатормен екі бақылаушыны қолдайды. Бұл байланыс операторларыны талаптарына сәйкес GPON қолжеткізу модулін және біріктірітен модульді (G28) икемді араластыруға мүмкіндік береді. Әрбір GPON порт абонентке 2,488 Гбит/с және абоненттен 1,244 Гбит/с өткізу жолағын қолдайды.
2.2 OpticalNetworkTermination (ONT)
Т-сериясына GPON арқылы FTTx әртүрлі қосымшаларында қолдану үшін оңтайландырылған ONT жиынтығы кіреді. ONT жергілікті терминал интерфейстері (CLI) немесе басқару жүйесі (EntriViewEMS и ServiceOn) арқылы конфигурациялануы және басқарылуы мүмкін. Абонент жағына және кері бағыттағы трафик әрбір ONT-дан бір оптикалық талшық бойынша беріледі.
Әр түрлі ONT абонентке төмендегі құрылғының түрлеріне байланысты порттардың әртүрлі түрлерін ұсынады: ТфОП, стандартты ұқсас интерфейсті, RJ11 немесе IDC қолдаумен телефон порты
деректерді, IPTV және басқа да IP сервистерді ұсыну үшін Ethernet порт салынған бейне (ұқсас немесе цифрлық) үшін (RJ45) RF порт
DSL-мен немесе нүкте-нүкте Ethernet drop технологиясымен FTTB / FTTC қосымша
1. Қосымша:
– дауыс сервистерін жеткізу;
– BML 1500 пакеттік дауыс трафигінің келесі түрлері арқылы дауыс беруді қолдайды;
– H.248 сыртқы дауыс шлюзіне дейін VoiceoverIP (VoIP);
– SIP (session initiation protocol) серверіне дейін VoIP.
(ATA) H.248 ішкі аналог телефон адаптері ONU құрылғысының Т-сериясына IP-да нақты уақытта дауыс трафигін ауыстырады және POTS портына береді:

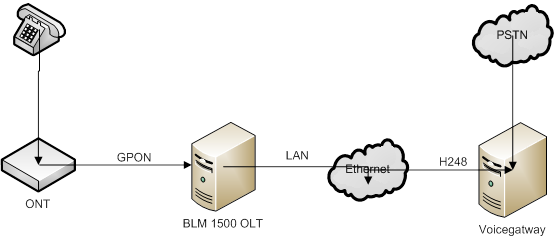

2.3 сурет.ONU телефон порты арқылы даус сервистерін H.248 жеткізу

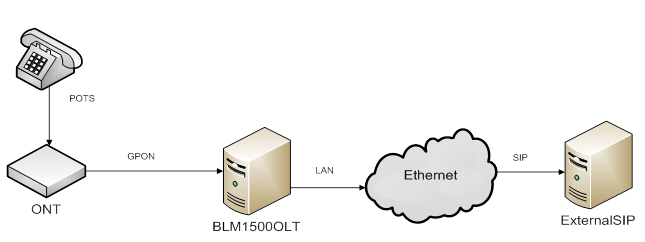

2. Дауыс қызметтері ONU телефон порты арқылы жеткізілуі және стандартты телефонға жіберілуі мүмкін. Осы әдіс IP үстінен ТфОП және RTP арасында дауыс трафигін түрлендіру үшін ONU Т-сериясына ішкі SIPATA талап етеді:
3. Дауыс қызметтері ONU порт Ethernet арқылы резиденттік шлюзге дейін және одан әрі сыртқы SIPATA (VoIP телефон) және стандартты телефонға жеткізілуі мүмкін:
