Часть II Расчет работоспособности сцепления автомобиля ВАЗ 2101.

Дата: 2025-04-30; Просмотры: 28
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Основная расчетная формула

Мс = Мкmax β = 80×1,75 = 140 Нм

Мс – момент, передаваемый сцеплением;

Мкmax - максимальный крутящий момент двигателя;

β – коэффициент запаса;

μ – коэффициент трения;

i – число пар поверхностей трения;

Rср – средний радиус дисков;

Рпр – усилие пружин сцепления;

Мкmax = 80 Нм = 8,15 кгм;

β = 1,75; μ = 0,25

Средний радиус дисков

Rср=

D = 200 мм; d = 142 мм; - наружный и внутренний диаметры ведомого диска

Толщина стального ведомого диска 2 мм;

Толщина фрикционной накладки 4 мм;

Число пар поверхностей трения: i = 2;

Площадь рабочей поверхности одной накладки

Определение силы нормального сжатия

Удельное давление на фрикционные диски

0,2 ≤ 0,2 ÷ 0,25 МПа – потребный ресурс накладок обеспечен.

Проверочный расчет сцепления с диафрагменной пружиной.

Исходные данные для варианта 1(21).

№

п/п

Параметры пружин

Параметры сцепления

Двигатель
b, мм a, мм c, мм e, мм Hп, мм H, мм h, мм D, мм d, мм δ, мм δ1, мм β Mkmax, Нм
1 95 75 70 25 9 4,5 2,1 200 140 1 1 1,5 80

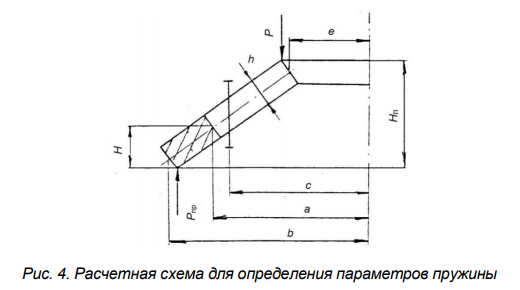

Построение характеристики пружины

Усилие пружины:

Где ; E



При известных геометрических параметрах пружины последовательно задавая деформация f=1…10 мм (с интервалом в 1мм) рассчитывается значения . По результатам расчетов строят характеристику пружины.

f,мм 1 2 3 4 5 6 7 8 9 10
1733 2681 3012 2897 2505 2008 1574 1374 1578 2355



Совмещение характеристики пружины с рабочими процессами сцепления

Данная пружина устанавливается в однодисковое сцепление.

Потребное усилие пружины при включенном состоянии

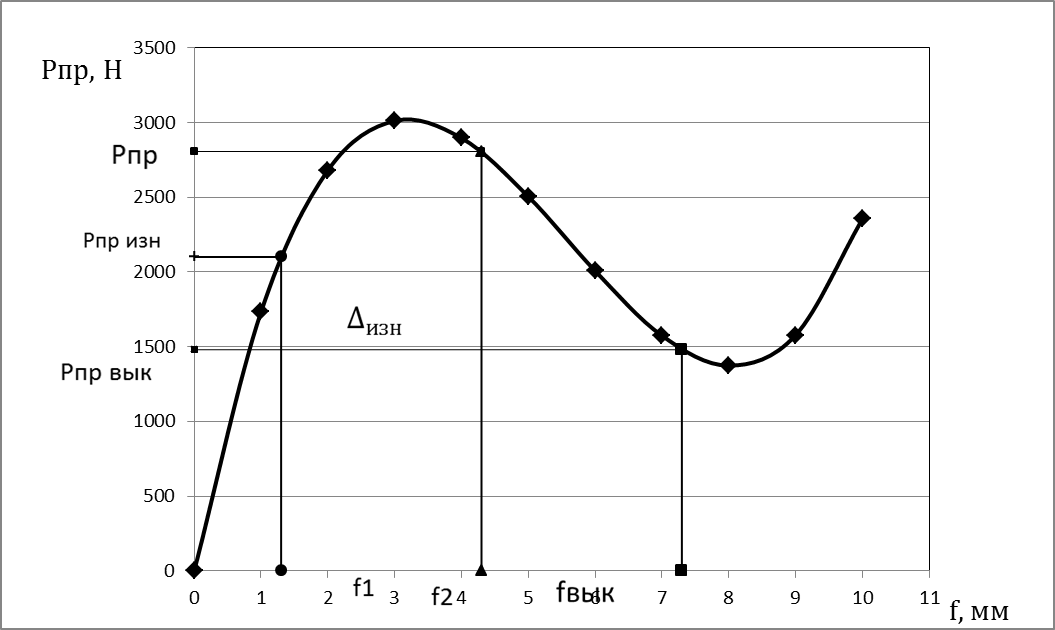

По графику определяется потребная деформация пружины для обеспечения усилия .

Дополнительная деформация при выключении сцепления:

Деформация пружины при выключении сцепления:

По графику определяется соответствующее деформации усилие пружины

Давление на фрикционные накладки (

;

Функциональная надежность

Суммарные износ накладок

,где - толщина накладки

На графике откладывается величина износа накладки и определяется соответствующее усилие, развиваемое пружиной .

Определяется коэффициент запаса, соответствующий вышеназванным износам накладок
