Распределитель {шаговый искатель) — элемент автоматики, осуществляющий поочередное подключение одной величины к ряду цепей. При этом подключаемые цепи обычно электрические.
Распределители используются при необходимости управления несколькими объектами от одного и того же управляющего органа и по способу передачи импульсов в управляемые цепи делятся на электромеханические (контактные), электронные и ионные (бесконтактные).
Исполнительные устройства — электромагниты с втяжным и поворотным якорями, электромагнитные муфты, а также электродвигатели, относящиеся к электромеханическим исполнительным элементам автоматических устройств.
Электромагниты преобразуют электрический сигнал в механическое движение; их применяют для перемещения рабочих органов, например клапанов, вентилей, золотников и т. п.
Электромагнитные муфты используются в электроприводах и устройствах управления для быстрого включения и выключения приводимого механизма, а также для его реверса, т.е. изменения направления движения управляемого устройства.
В некоторых случаях электромагнитные муфты применяют для регулирования скорости и ограничения передаваемого момента.
Электродвигатель — это устройство, обеспечивающее преобразование электрической энергии в механическую и преодолевающее при этом значительное механическое сопротивление со стороны перемещаемых устройств. Одним из главных требований, предъявляемых к электродвигателям, является их способность развивать требуемую механическую мощность. Кроме того, электродвигатель должен обеспечивать реверс, а также движение объекта с заданными скоростями и ускорениями.
Наиболее широко в качестве электромеханических исполнительных элементов применяют электродвигатели постоянного и переменного тока.
1.2. Классификация элементов автоматики
Любая самая сложная автоматическая система состоит из определенного комплекса элементов. Многообразие автоматических систем порождает и многообразие элементов, что, в свою очередь, приводит к необходимости их классификации. Нередко признаки классификации выбираются произвольно, и она в этом случае не достигает своей цели и даже дезориентирует при выборе требуемого элемента. Поэтому большое значение приобретают выявление и обоснование признаков, которые должны быть положены в основу классификации элементов автоматики. При этом наиболее важны последовательность расположения, выделение главных и вспомогательных признаков, т. е. разработка соответствующей иерархической структуры. Этим вопросам пока еще уделяется недостаточно внимания, вероятно, из-за некоторой неопределенности представления о многих элементах, но именно эти разработки могут помочь провести научную классификацию элементов и способствовать тем самым укреплению основ теории элементов автоматики.

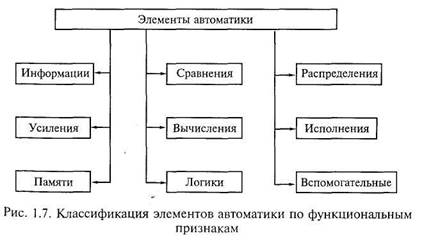

В основу классификационной схемы могут быть положены функциональные признаки. В этом случае элементы подразделяются на следующие классы (рис. 1.7): элементы информации, сравнения, распределения, усиления, вычисления, памяти, логики, исполнения, вспомогательные.
Известная доля неопределенности заключена в классе вспомогательных элементов, из которых в будущем должны быть сформированы классы с более конкретными функциональными признаками.
Предлагаемый набор классов элементов позволяет собрать любую автоматическую систему измерения, контроля, регулирования и управления. Каждый класс элементов в зависимости от выбранных основных и вспомогательных признаков, в свою очередь, может подразделяться на подклассы, группы, подгруппы, виды, подвиды и т. д.

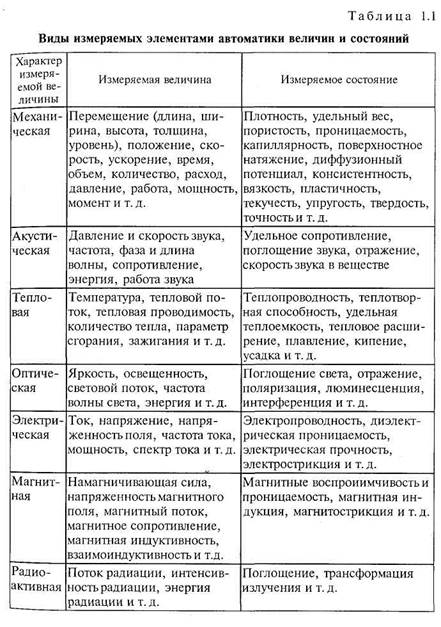

Элементы автоматики могут быть построены на различной физической и конструктивной основе, поэтому основными их признаками являются функциональная зависимость и принципы формирования. Для дальнейшего подразделения могут быть приняты такие признаки, как состояние вещества, из которого строится элемент (твердое, жидкое, газообразное), и характер измеряемой величины (или состояния), т.е. механическая, акустическая, тепловая, электрическая, магнитная, химическая и др. Каждому характеру измеряемой величины соответствует множество конкретных измеряемых величин и состояний (табл. 1.1).

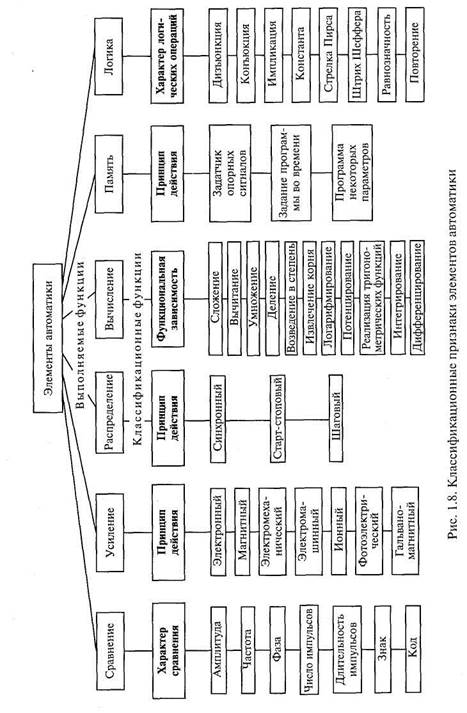

Любые величины и состояния могут быть реализованы двумя путями. Первый путь связан с физическими принципами формирования элемента, второй — с конструктивными. Кроме того, важно знать в качестве признака элемента характер его выходного параметра: механический, акустический, тепловой, оптический, электрический, магнитный, радиоактивный и др. На рис. 1.8 приведены основные классификационные признаки элементов автоматики.
Любой элемент может иметь различный характер преобразования — электрический, пневматический, гидравлический или механический. Таким образом, у элементов сравнения основными классификационными признаками могут быть характер действия (электрический, пневматический, гидравлический) и характер сравнения (амплитуда сигнала, частота, фаза, длительность, знак, число импульсов, код).
В свою очередь, каждая величина (амплитуда, частота и т.д.) имеет свою разветвленную классификационную схему.
Основными классификационными признаками элементов распределения могут быть также характер действия (электрический, пневматический, гидравлический) и принцип действия.
Такой признак, как характер действия, относится почти ко всем элементам, и в дальнейшем, если не будет особо оговорено, его следует рассматривать как признак каждого элемента.
В приведенной классификационной схеме перечисляются только основные признаки ряда элементов, т. е. она неполная и требует дальнейшего уточнения и развития.
К примеру, элементы усиления разделяют прежде всего по выполняемым функциям: усилители тока, напряжения, мощности как постоянного, так и переменного тока. В то же время в зависимости от принципа действия электрические усилители могут быть электронными, магнитными, ионными, электромашинными, электромеханическими, фотоэлектрическими, гальваномагнитными и на основе использования различных нелинейностей. В свою очередь, усилители любого принципа действия имеют также разветвленную схему классификации.
Для элементов вычисления главным признаком является функциональная зависимость, т.е. то математическое действие, для которого они предназначены — сложение, вычитание, умножение, деление, возведение в степень, извлечение корня, логарифмирование, потенцирование, реализация тригонометрических функций, дифференцирование по времени, параметру, интегрирование по времени, параметру.
Элементы памяти классифицируются как по выполняемым функциям, так и по принципу их действия. Это прежде всего задатчики опорных сигналов, элементы для задания программы, различных временных функций и других параметров.
Элементами исполнения могут быть всевозможные простейшие и сложные устройства, классифицировать которые трудно, хотя, видимо, их можно подразделить по принципу действия, имея в виду также и разделение в зависимости от характера действия. К классу вспомогательных элементов можно отнести те, которые не получили еще окончательного конструктивного оформления.
Вопросы классификации при формировании определенного научного направления имеют большое значение, поэтому важна и дальнейшая разработка признаков разделения элементов и группирования их с одновременным решением вопросов определения особенностей расчета и исследования каждой группы.
