Раздел I классификация и общие характеристики элементов автоматики
Глава 1
КЛАССИФИКАЦИЯ ЭЛЕМЕНТОВ АВТОМАТИКИ
1.1. Основные понятия
Любое автоматическое устройство представляет собой комплекс отдельных конструктивных или схемных элементов, каждый из которых выполняет задачу по преобразованию энергии, полученной от предыдущего элемента, и передаче ее последующему элементу. Элементами автоматики называются конструктивно законченные устройства, выполняющие определенные самостоятельные функции преобразования сигнала (информации) в системах автоматического управления и контроля.

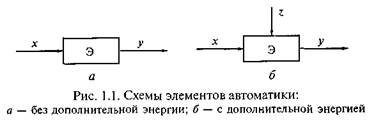

На рис. 1.1, а схематически изображен элемент Э. На его вход подается энергия х, после преобразования ее по значению на выходе возникает энергия у. Иногда необходимо, чтобы энергия у на выходе была больше, чем энергия х на входе; в этом случае в элемент вводится дополнительная энергия вида z (рис. 1.1, б). Очевидно, при наличии дополнительной энергии возможно усиление небольшой входной энергии х до большой выходной энергии у.
Величины х и у могут быть электрическими (например, напряжение, ток, сопротивление) и неэлектрическими (например, давление, перемещение, температура, скорость). Чаще всего применяют электрические элементы, т. е. те, у которых величины х или у являются электрическими. Находят также применение и неэлектрические элементы: гидравлические, пневматические, механические и др.
Характеристики элементов оказывают влияние на свойства систем автоматики, которые из них состоят. Изучение свойств этих элементов необходимо для анализа работы устройств и схем, основными показателями которых (характеризующими работу) являются точность, чувствительность, инерционность и др.
В настоящей главе рассматриваются функции, выполняемые различными элементами, классифицируются физические принципы, лежащие в основе их действия, и приводятся общие характеристики, применяемые для различных элементов автоматики.
Рассмотрим схемы автоматики и телемеханики, а также основные правила их выполнения.
Комплексы различных технических устройств и элементов, входящих в состав системы управления и соединенных электрическими, механическими и другими связями, на чертежах изображают в виде различных схем: электрических, гидравлических, пневматических и кинематических.
Схема служит для получения концентрированного и достаточно полного представления о составе и связях любого устройства или системы.
Согласно Единой системе конструкторской документации (ЕСКД) и ГОСТ 2.701 электрические схемы подразделяют на структурные, функциональные, принципиальные (полные), схемы соединений (монтажные), подключения, общие, расположения и объединенные.
