3. Активная мощность цепи синусоидального тока
3.1. Общие сведения

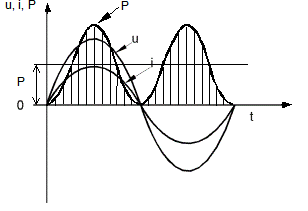

Когда синусоидальное напряжение прикладывается к резистивной нагрузке, в ней возникает синусоидальный ток. При этом ток и напряжение совпадают по фазе, то есть оба они достигают положительных и отрицательных амплитудных значений одновременно (рис. 3.1).
Рис. 3.1
Мощность, которая выделяется в чисто резистивной нагрузке определяется как произведение напряжения на ток. Кривую мгновенных значений мощности можно построить, перемножая мгновенные значения напряжения и тока, взятые попарно в различные моменты времени
p = u × i
Среднее значение мощности (она пульсирует с двойной частотой) выражается через действующие значения напряжения и тока на резисторе:
P = U × I
или через омическое сопротивление R в Омах
P = I2 × R и P = U2 / R.
Она называется активной мощностью.
3.2. Экспериментальная часть
Задание
Снимите с помощью виртуального осциллографа синусоидальные кривые напряжения и тока в резистивной цепи, сделайте бумажные копии осциллограмм и постройте кривую мощности, перемножая мгновенные значения напряжения и тока.
Порядок выполнения эксперимента
· Соберите цепь согласно схеме (рис. 3.2), подключите источник синусоидального напряжения и установите следующее напряжение с помощью осциллографа: U = 5 В, f = 0,5 кГц.
Рис. 3.2
· Включите виртуальный приборы V0, A1 и осциллограф.
· «Подключите» два входа осциллографа к приборам V0 и A1, а остальные отключите.
· Установите параметры развёртки осциллографа так, чтобы на экране было изображение примерно одного-двух периодов напряжения и тока.
· Включите блок «Приборы II», выбирая из меню прибор «Активная мощность», подключите его к V0 и A1 и запишите значение активной мощности:
P = …. Вт
· Перенесите осциллограммы напряжения и тока на бумагу (рис. 3.3).
· Определите мгновенные значения напряжения и тока для моментов времени, указанных в табл. 3.1, и затем постройте кривую мощности на графике (рис. 3.3)
Таблица 3.1
Время, мс | Напряжение u, В | Ток i, МА | Мгновенная мощность p, мВт |
0 | |||
0,2 | |||
0,4 | |||
0,6 | |||
0,8 | |||
1,0 | |||
1,2 | |||
1,4 | |||
1,6 | |||
1,8 | |||
2,0 |
Рис. 3.3
· По графику p(t) определите среднее значение (активную мощность) и сравните ее с активной мощностью, измеренной виртуальным ваттметром.
По осциллограмме: Pср= …. Вт
По ваттметру: P = …. Вт
