2. На чертеже все проекции выполняются A. в проекционной связи, B. без связи, C. выборочно.
1 вариант Найти правильные ответы.
Тема: Прямоугольное проецирование
НАЗВАНИЕ ОСНОВНЫХ ПЛОСКОСТЕЙ ПРОЕКЦИИ:
А) фронтальная, горизонтальная, профильная;
Б) центральная, нижняя, боковая;
В) передняя, левая, верхняя.
1. Предмет имеет
A. 1 вид,
B. 2 вида,
C. 3 вида,
D. 6 видов,
E. любое количество видов.
2. На чертеже все проекции выполняются
A. в проекционной связи,
B. без связи,
C. выборочно.
3. На профильной плоскости изображается
A. главный вид,
B. вид сверху,
C. вид справа,
D. вид слева,
E. вид с боку.
Тема «Проецирование»
1. Проецировать всегда необходимо:
а) на одну плоскость;
б) на две плоскости;
в) на три плоскости;
г) все зависит от особенности строения детали
2. Назовите плоскость образуемую осями ХY:
а) профильная;
б) горизонтальная;
в) фронтальная.
3. Главным видом принято считать:
а) вид сбоку;
б) вид спереди;
в) вид сверху.
4.Вид слева выполняется на чертеже:
а) с левой стороны от вида спереди;
б) с правой стороны от вида спереди;
в) рядом с видом сверху.
4. Виды на чертеже располагаются:
а) свободно без правил;
б) в проекционной связи;
в) когда как, все зависит от размера листа
Тема : Виды аксонометрических проекций.
Назовите несуществующий вид аксонометрической проекции:
1)фронтальная косоугольная диметрия
2)Прямоугольная изометрия
3)Косоугольная изометрия.
По какой оси осуществляется сокращение размеров в фронтальной диметрии:
а) Х
б) Y
в) Z
3.Прямоугольная изометрическая проекция выполняется в осях, расположенных под углами друг к другу
а)120, 120, 120 градусов
б)135, 90, 135
в)90, 180, 90
Тема: ЧТЕНИЕ И ВЫПОЛНЕНИЕ ЭСКИЗОВ
ЭСКИЗ-ЭТО
А) чертеж детали, выполненный от руки и позволяющий изготовить деталь;
Б) объемное изображение детали;
В) чертеж, содержащий габаритные размеры детали
ЭСКИЗ ПОЗВОЛЯЕТ ОСУЩЕСТВИТЬ:
А) изготовление детали;
Б) транспортировку детали;
В) крепление детали в конструкции.
Тема: ЧТЕНИЕ И ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ
ПРОЦЕСС МЫСЛЕННОГО РАСЧЛЕНЕНИЯ ПРЕДМЕТА НА ГЕОМЕТРИЧЕСКИЕ ТЕЛА:
А) деление на геометрические тела;
Б) анализ геометрической формы;
В) разделение детали на части.

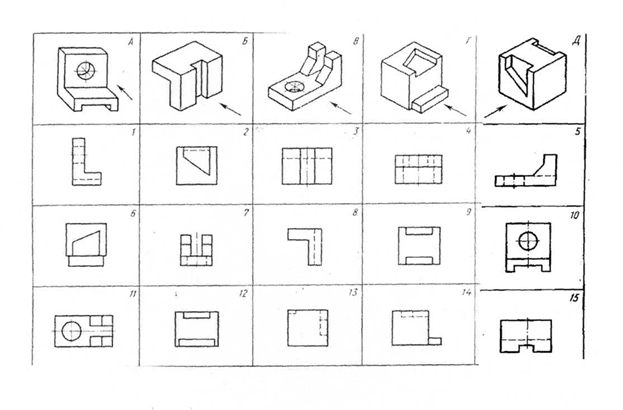

Найти соответствие видов и наглядных изображений, например
А - 4, 13, 10
