Канал тональной частоты
Каналы двустороннего действия прежде всего необходимы для возможности осуществления телефонных переговоров, так как абоненты должны иметь возможность перебить собеседника для того, чтобы переспросить его, подать реплику и т.д. Поскольку для передачи телефонных сигналов используются каналы тональной частоты (ТЧ), то они должны быть двусторонними.
Все каналы МСП, в том числе и ТЧ, содержат усилительные устройства, которые усиливают сигналы только в одном направлении передачи. Поэтому для создания канала двустороннего действия надо использовать два встречных канала одностороннего действия (рис. 1.21). Организованный таким способом канал является четырехпроводным. Окончание этого канала называют четырехпроводным окончанием канала ТЧ.

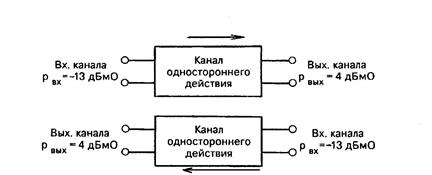

Рис. 1.21 - Cтруктурная схема канала двустороннего действия с четырехпроводным окончанием
Поскольку в абонентских трактах телефонные сигналы передаются в обоих направлениях по одной и той же двухпроводной цепи, то в местах ее подключения к двустороннему четырехпроводному каналу ТЧ необходимо использовать развязывающие устройства (РУ) Такое окончание канала ТЧ (рис. 1.22) называют двухпроводным. Затухания развязывающих устройств в направлениях 4-3 и 3-4 должно быть бесконечно большим, так как только в этом случае будет достигнута взаимонезависимость разных направлений передачи, т.e. сигнал с выхода одного одностороннего канала не будет поступать на вход другого.

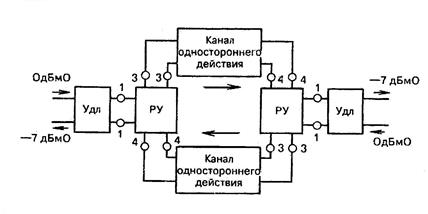

Рис. 1.22 - Структурная схема канала двустороннего действия с двухпроводным окончанием
Для обеспечения нормальной работы канала двустороннего действия необходимо нормировать величины мощностей и напряжений или соответствующих им уровней в разных точках этого канала. Все нормированные величины для удобства относят к условной точке номинального нулевого уровня. За эту точку принимают двухпроводный вход канала ТЧ.
Таким образом, нормируемая величина уровня передачи на двухпроводном входе канала равна 0 дБ. На входе четырехпроводного окончания канала нормированное значение уровня передачи равно -13 дБм0, а на выходе - плюс 4 дБм0. Частота измерительного сигнала принимается равной 800 или 1020 Гц.
Уровень передачи на выходе двухпроводного окончания канала определяется его остаточным затуханием.
Остаточным затуханием канала называется его рабочее затухание, определяемое как разность между суммой всех затуханий и суммой всех усилений в канале на заданной частоте т.e. aост=Σa-ΣS. Имея в виду равенство входного и выходного coпротивлений канала, остаточное затухание можно определить как разность уровней передачи на входе и выходе канала т.e.
aост = Рвх-Рвых.
т.к. Рвх=0, aост= -Рвых..
Как будет показано, остаточное затухание канала ТЧ при двухпроводном его окончании должно быть больше нуля, что определяется условиями устойчивости канала, допустимыми искажениями от токов ОС и мешающим действием токов электрического эха. С учетом изложенного номинальная величина остаточного затухания на частоте 1020 Гц в канале ТЧ с двухпроводным окончанием должна быть равна 7 дБ. Эту величину остаточного затухания обеспечивают удлинители (Удл) с затуханием aудл =aост/2=3,5 дБ, включенные на входе и выходе канала ТЧ (рис. 1.22). Кроме того, эти удлинители, называемые транзитными, облегчают условия балансировки развязывающего устройства (дифференциальной системы) и позволяют при двухпроводном транзитном соединении нескольких каналов ТЧ сохранить остаточное затухание равным номинальной величине, так как в пункте осуществления транзитного соединения указанные удлинители выключаются.
Номинальное значение остаточного затухания канала ТЧ при четырехпроводном окончании aост= -13-4 =-17 дБ, т.e. имеет место усиление, равное 17 дБ. Это допустимо, так как при таком окончании (см. рис. 1.21) канал ТЧ не является замкнутой системой.
