1. 4. Принцип разделения канальных сигналов
Структурная схема МСП

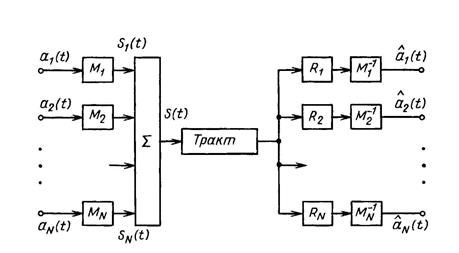

Обобщенная структурная схема МПС приведена на рис.1.2. В общем случае МСП содержит передающую часть, групповой тракт передачи и приемную часть. На вход передающей части поступают первичные электрические сигналы, адекватно отражающие сообщения. От вида первичного сигнала зависят его средняя мощность и требуемая полоса частот. Ширина спектра первичных сигналов может быть как конечной, так и бесконечной.
Рис. 1.2 - Обобщенная структурная схема МСП
В передающем устройстве первичные сигналы
,…..
, объединенные в однотипные группы, преобразуются в канальные сигналы
с помощью операторов преобразования М1,…,МN. Преобразование первичных сигналов в канальные может быть линейным или нелинейным. Для линейного преобразования справедливо
.
При невыполнении этого условия преобразование будет нелинейным.
В процессе преобразования первичных сигналов в канальные необходимо каждый сигнал наделить отличительными признаками, что позволило бы на приемной стороне разделить групповой сигнал на канальные. Групповой сигнал
образуется путем суммирования канальных сигналов, т.е.
.
Как групповой, так и канальные сигналы в процессе преобразования и при прохождении по направляющей среде (линии связи, стволу) претерпевают линейные и нелинейные искажения. Поэтому на выходе направляющей среды вместо наблюдается сигнал
.
На приемной стороне необходимо выделить индивидуальные канальные сигналы. Поскольку принимаемый сигнал , отличается от переданного , т.е. вместо совокупности переданных сигналов
на приеме имеется лишь совокупность оценок этих сигналов
.
Разделение группового сигнала осуществляется с помощью операторов разделения Rn, т.е. процедура разделения сводится к операции
.
Операторы Rn могут быть линейными и нелинейными. В соответствии с этим МСП называется системой с линейным разделением сигналов, или системой с нелинейным разделением сигналов.
Процесс преобразования канальных сигналов в первичные сводится к тому, что к каждому принятому канальному сигналу применяется оператор, обратный Мn т.е.
.
Методы организации многоканальной передачи сообщений можно разделить нам простейшие, когда первичные сигналы передаются без какого-либо преобразования в исходном диапазоне частот, и методы, основанные нам дополнительном преобразовании первичных сигналов в канальные с наделением их отличительными признаками.
