Геометрические размеры и сила тока при сварке сварочных электродов электродами МР-3С.

Дата: 2025-06-02; Просмотры: 10

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Особые свойства электродов сварочных МР-3С

Обеспечивают отличное качество сварных соединений в монтажных условиях , при сварке неповоротных стыков трубопроводова , а так же при постановке прихваток. Сварочные электроды МР-3С допускают сварку влажного , ржавого и плохо очищенного от окислов и других загрязнений металла.

Технологические особенности сварки электродами МР-3С

Допускается сварка удлиненной дугой

Отличное повторное зажигание электродов сварочных МР-3С

Прокалка электродов марки МР-3С перед сваркой 120 – 160°С, 1 час обязательна!

Условное обозначение сварочных электродов МР-3С

Сварочный инвертор ФОРСАЖ-250 предназначен для ручной дуговой сварки и резки малоуглеродистых, низколегированных, коррозионностойких сталей и чугуна штучными покрытыми электродами.

Сварочный инвертор Форсаж-250 - сварочный аппарат постоянного тока инверторного типа промышленного применения, обеспечивающий выполнение ответственных сварочных работ при монтаже, ремонте и изготовлении сварных конструкций толщиной 1,0 - 20,0 мм. Сварочный инвертор Форсаж-250 незаменим при производстве ремонтных и аварийных работ, связанных с выездом к месту их проведения, либо в труднодоступных местах.

Преимущества сварочного инвертора ФОРСАЖ-250:

- малый вес, габариты;

- высокий показатель ПВ (80%);

- лёгкое зажигание, устойчивое горение и эластичность дуги;

- высокое качество сварных швов, минимальное разбрызгивание металла;

- глубокое проплавление корня шва с образованием мелкозернистой структуры;

- сварочные электроды любого типа;

- защита от перегрева и короткого замыкания;

- стабильные сварочные свойства при колебаниях напряжения в сети питания.

Технические характеристики

1. Расшифруйте сталь

Углеродистая сталь обыкновенного качества, содержание С = 0,14-0,22% σ= 360-500МПа

2 Оцените ее свариваемость

Сваривается хорошо, без ограничений

0,20 (хорошо)

3 Выберете способ сварки

РДС

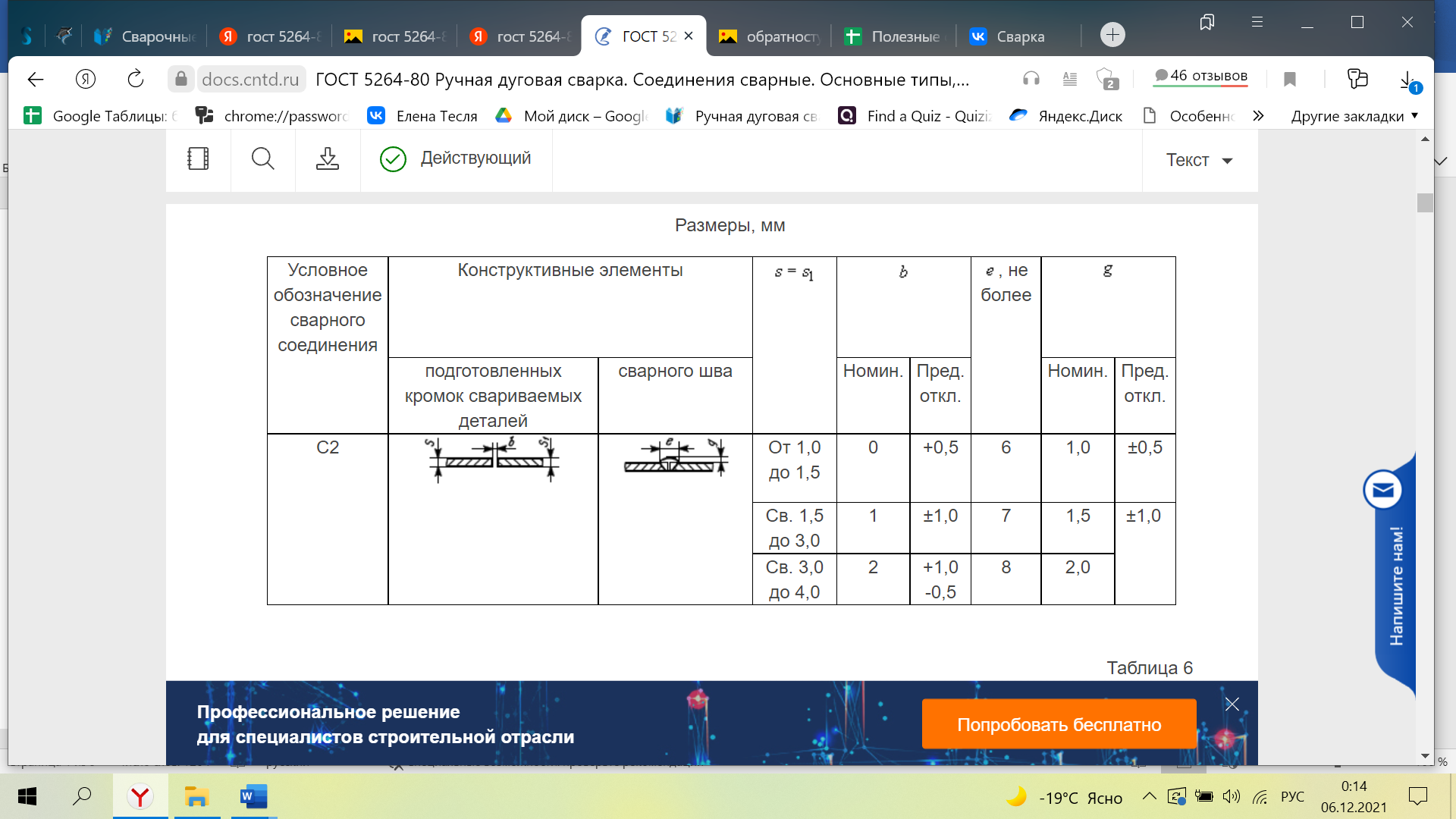

4 Определите способ подготовки (разделки) кромок

Очистка от грязи (мет. щетка), разделка не требуется

5 Подберите материалы

Электрод МР-3С

тип Э46,

Покрытие электродов – Рутил-целлюлозное.

Коэффициент наплавки – 8,5 г/А·ч.

Ø2мм,

~ =(+) (обр. пол)

6 Оборудование, оснастку

Инвертор Форсаж 250,

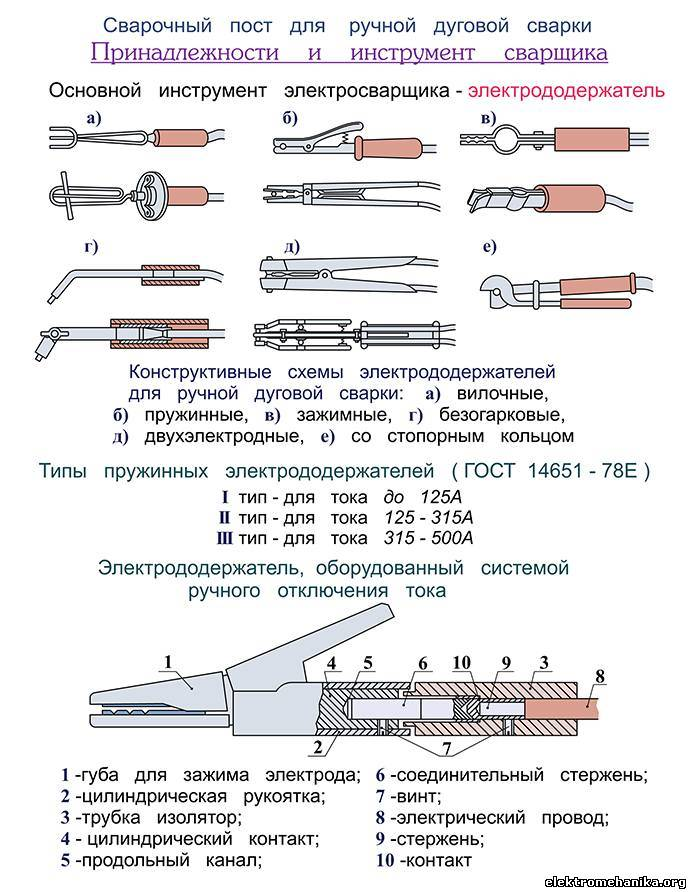

электрододержатель пассатижный ЭП – 2 (2 тип),

сварочные провода КГ1х50 КОГ1х50,

стол, СКЗ

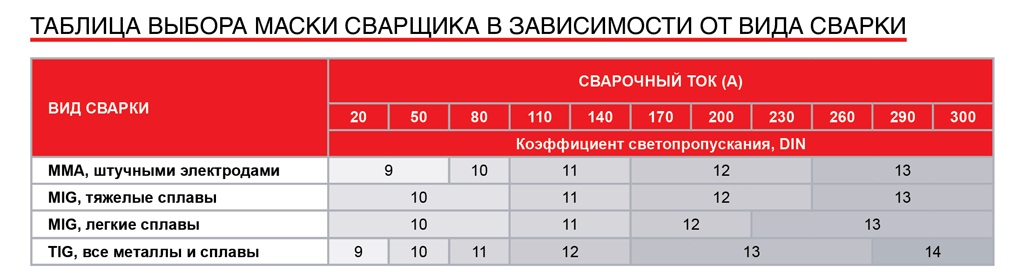

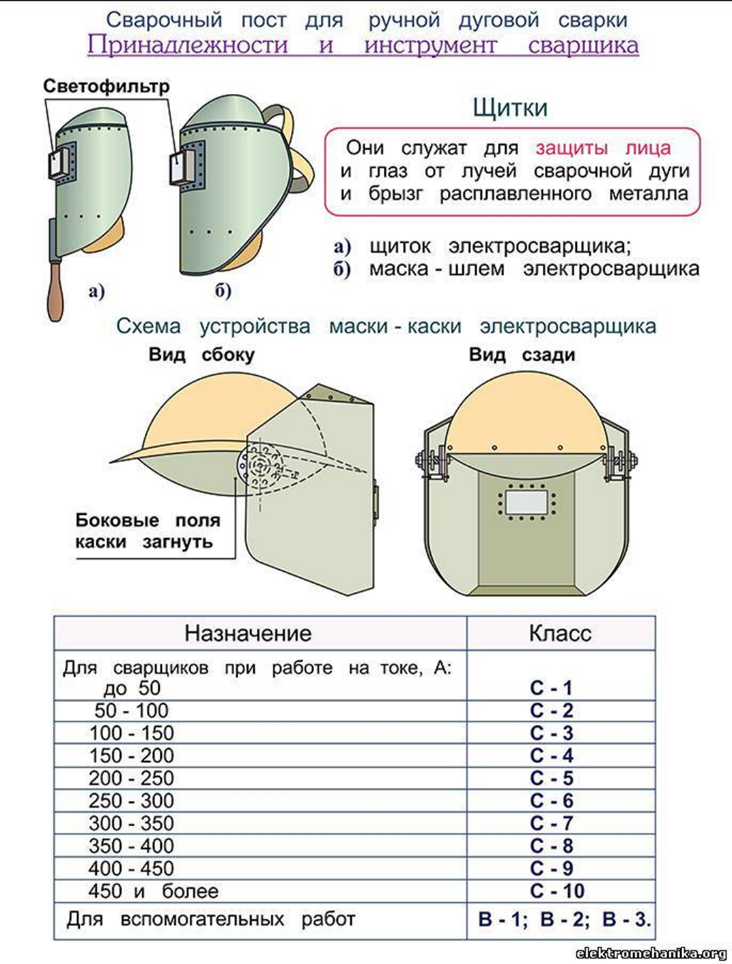

СИЗ (светофильтр DIN 12),

молоток-шлакоотделитель, щетка по металлу.

7 Режим сварки.

Øэл. 2мм

I=(20+6d)d= (20+ 6х2)х2=64A

64×0,8=51,2А (в потолке уменьшаем))

Iсв=50-55А

Постоянный ток обратной полярности

Lд=2мм

U=10+2х2=14В

Vcв=Кн х Icв/ jхF=15х50/7,85х(0.7х3)=45см/ч

8 Определите длину, количество прихваток.

7 штук прихваток, с лицевой стороны, через 200 мм,

1,2-я по краям, 3-я в середине и т.д., длиной 1-2 см

9 Составьте последовательность технологических операций.

Технология:

Слесарная – очистка кромок (щетка)

Сборка – сборка на прихватках, очистка, контроль прихваток.

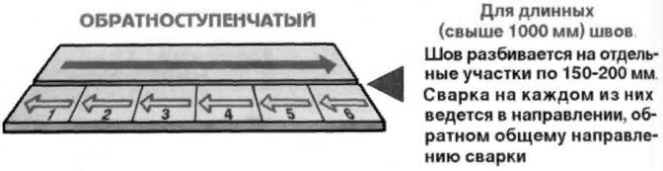

Сварка – в потолочном положении, «с отрывом», углом вперед, обратно-ступенчатым методом

Слесарная – зачистка шва (молоток-шлакоотделитель, щетка, клещи)

Контроль –внешним осмотром проверяют отсутствие подрезов, наплывов, непроваров, пор. Измерение - формы и размера шва (ШЦ-1).

Дефекты могут быть устранены путем вырубки и заварки.

10 Опишите технику исполнения шва

возвратно- поступательными движениями, без поперечных колебаний, очень короткой дугой(впритык), обратноступенчатым методом, 6-ю швами, с периодической отбивкой шлака, под постоянным визуальным контролем получающегося шва.

49 св Д.З. Заполнить форму.
https://forms.gle/rSEd4SkAdVs5NkT39

Справочные материалы:
Стали:
https://metallicheckiy-portal.ru/marki_metallov/stk/08
Электроды:
https://weldelec.com/
