5. Определите способ подготовки (разделки) кромок
Задание:
Необходимо произвести сварку _______ соединения пластин,
изготовленных из стали марки ______ толщиной __ мм, длиной ____ мм,
в ________ положении
1. Вставьте данные согласно варианта из таблицы.
2. Расшифруйте сталь
3. Оцените ее свариваемость
4. Выберете способ сварки
5. Определите способ подготовки (разделки) кромок
6. Подберите материалы
7. Оборудование, оснастку
8. Режим сварки.
9. Определите длину, количество прихваток.
10. Составьте последовательность технологических операций.
11. Опишите технику исполнения шва
| вариант | соединение | Длина, мм | Марка стали | Толщина, мм | положение |
| 1 | Угловое | 900 | 10 | 6 | горизонт |
| 2 | Тавровое | 1500 | Ст3кп | 8 | вертикальное |
| 3 | Стыковое | 600 | 08кп | 5 | потолочное |
| 4 | Нахлесточное | 300 | 20 | 10 | нижнее |
| 5 | Тавровое | 750 | 15Гсп | 2 | горизонт |
ПРИМЕР:
Необходимо произвести сварку стыкового соединения пластин,
изготовленных из стали марки Ст3 сп, толщиной 3 мм, длиной 1200 мм,
в потолочном положении.
1. Расшифруйте сталь
2. Оцените ее свариваемость
3. Выберете способ сварки
4. Определите способ подготовки (разделки) кромок
5. Подберите материалы
6. Оборудование, оснастку
7. Режим сварки.
8. Определите длину, количество прихваток.
9. Составьте последовательность технологических операций.
10. Опишите технику исполнения шва
| Марка: Ст3сп - она же Ст3 или Ст.3 ! поскольку в случае если тип стали (сп - спокойная, пс- полуспокойная, кп - кипящая) не пишется после Ст3, то под сталью Ст3 понимается именно Ст3сп |
| Класс: Сталь конструкционная углеродистая обыкновенного качества |
| Использование в промышленности: несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах |
| Химический состав в % стали Ст3сп | ||
| C | 0,14 - 0,22 | |
| Si | 0,15 - 0,3 | |
| Mn | 0,4 - 0,65 | |
| Ni | до 0,3 | |
| S | до 0,05 | |
| P | до 0,04 | |
| Cr | до 0,3 | |
| N | до 0,008 | |
| Cu | до 0,3 | |
| As | до 0,08 | |
| Fe | ~97 | |

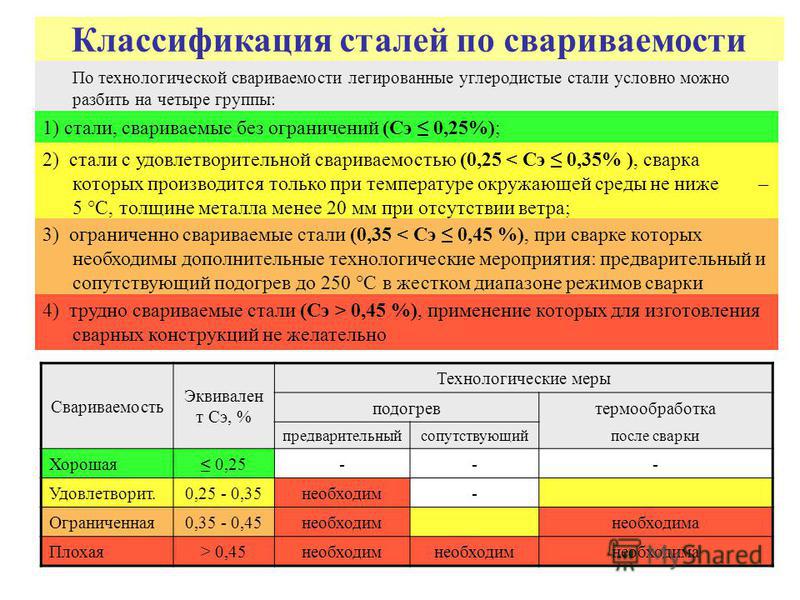

Сваривается хорошо, без ограничений
0.14+ 0,65/20+0,3/10=0,14+0,032+0,03=0,20
| Свойства и полезная информация: |
| Твердость материала: HB 10 -1 = 131 МПа | |||||||
| Механические свойства стали Ст3сп при Т=20oС | |||||||
| Прокат | Размер | Напр. | σв(МПа) | sT (МПа) | δ5 (%) | ψ % | KCU (кДж / м2) |
| Сталь горячекатан. | 20 - 40 | 380-490 | 25 | ||||
Спокойный сплав стали Ст3 согласно ГОСТу 380-2005 принятом в 2005 году, применяют во время сооружения жестких ферм и других металлоконструкций, ненесущих и несущих элементов. Из этой марки стали делают: листовой и фасованный прокат (лист стальной Ст 3); заготовки арматуры и детали для трубопроводов (квадратная труба Ст 3); основные и второстепенные элементы для железнодорожного хозяйства, подвесных и наземных путей и др
Свариваемость стали марки Ст3
Потребителям нравится работать с этой маркой стали. Ее технические характеристики с учетом модификаций очень универсальны. Одно из самых важных преимуществ данной марки – это отличная свариваемость. Сталь позволяет использовать автоматические дуговые и ручные способы сварки, а также контактно-точечный и электрошлаковый методы. Ст 3 применяют и для изготовления кованых деталей (ограждений, различных решеток и т.д.)
