7 Инструмент и принадлежности
Дата: 2025-05-01; Просмотры: 25
Оценка:
0.00 из 5.00 — оценок
Комплект инструмента и принадлежностей электровоза состоит из слесарно-монтажного инструмента общего применения (ключи гаечные, отвертки, плоскогубцы и т.д.), специальных ключей и принадлежностей.
Часть этого комплекта, которая может быть использована локомотивной бригадой в пути следования, размещается следующим образом:
-слесарно-монтажный инструмент первой необходимости и переносной светильник для временного освещения мест производства работ с недостаточной освещенностью – в переносном инструментальном ящике в кабине машиниста;
-сигнальные принадлежности (фонарь ФЭСО, сигнальные флажки красного и желтого цвета), принадлежности для индивидуальной защиты персонала от поражения электрическим током (диэлектрические перчатки и коврики), аптечка – в шкафу для одежды в кабине машиниста;
-два бытовых термоса – в кабине машиниста, в левом углу за креслом помощника;
-холодильник «Вояж» (переносной) – в кабине машиниста;
-cлесарно-монтажный инструмент, сменные запасные части, предохранители, сигнальные лампы – в стационарном ящике для инструмента (установлен в проходном коридоре II секции на стенке кузова);
-штанги для заземления контактного провода – по одной в каждой секции (одна часть штанги с проводом установлена под кузовом, вторая часть с изолятором – в проходном коридоре на стенке кузова);
-штанга для заземления главного ввода, штанга изолирующая для отключения разъединителей тяговых двигателей – по одной в каждой секции (в проходном коридоре на стенке кузова);
-углекислотные огнетушители ОУ-3 – по четыре штуки на каждой секции (один – в кабине, три – в кузове).

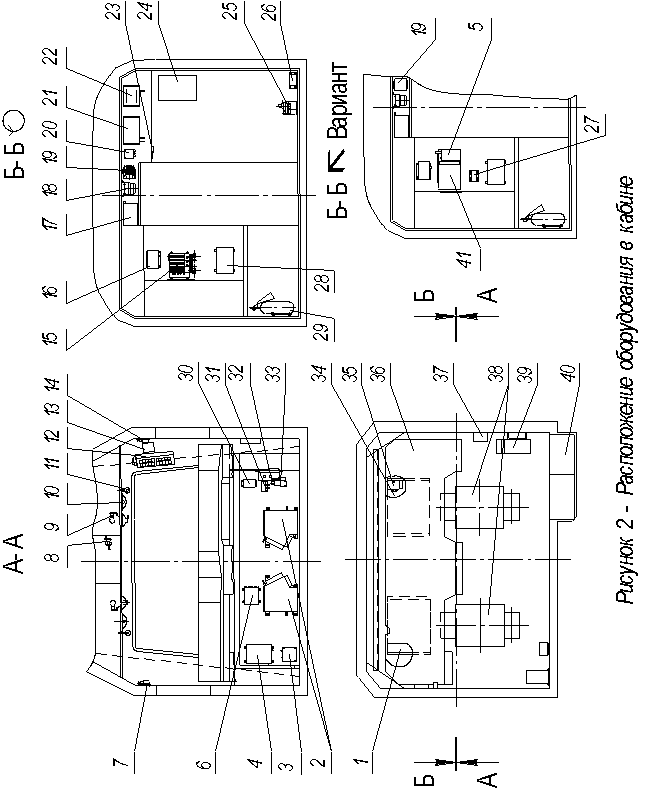

Пояснительные данные к рисунку 2
| Позиция на рис. | Обозначение по схеме | Наименование |
| 1 | - | Ограждение |
| 2 | Е3, Е4 | Калорифер |
| 3 | ВА5 | Динамик Д – ЛБПП |
| 4 | А37 | Блок питания подсветки |
| 5 | А63 | Приемопередатчик |
| 6 | А77 | Блок БСИ |
| 7 | S119 | Рукоятка бдительности |
| 8 | R41, R42 | Сопротивление балластное |
| 9 | - | Корпус подсветки документов |
| 10 | - | Светильник СЖ6 |
| 11 | - | Светильник транспортный СЗСЛ |
| 12 | A23 | Блок сигнализации |
| 13 | A53 | Прибор ТСКБМ – П |
| 14 | S117 | Рукоятка бдительности |
| 15 | A61 | БАРС |
| 16 | A51 | Блок управления БУЗТ |
| 17 | A92 | Табло сигнальное |
| 18 | SK41 | Извещатель пожарный |
| 19 | BA3 | Громкоговоритель |
| 20 | SK1 | Датчик реле температуры электронный Т419 |
| 21 | A93 | Устройство связи локомотивов |
| 22 | A97 | Устройство сигнализации и пуска |
| 23 | R50 | Термопреобразователь сопротивления |
| 24 | - | Коробка для фотосхем |
| 25 | A121 | Омыватель электрический |
| 26 | - | Коробка под термоса |
| 27 | A70 | Адаптер |
| 28 | A90 | Прибор приемо-контрольный пожарный |
| 29 | - | Огнетушитель |
| 30 | А63 | Блок согласования с ЦКР БС-ЦКР |
| 31 | U89 | Панель диодов |
| 32 | A56 | Блок ТСКБМ-К |
| 33 | HA1 | Свисток электропневматический |
| 34 | - | Ограждение |
| 35 | S29 | Педаль П-6 |
| 36 | - | Пульт управления |
| 37 | SB1 | Пульт управления САУТ |
| 38 | - | Кресло КЛ 7500М.О-02 |
| 39 | A67, У25 | Клапан электропневматический |
| 40 | - | Шкаф для одежды |
| 41 | А61 | Блок радиооборудования |

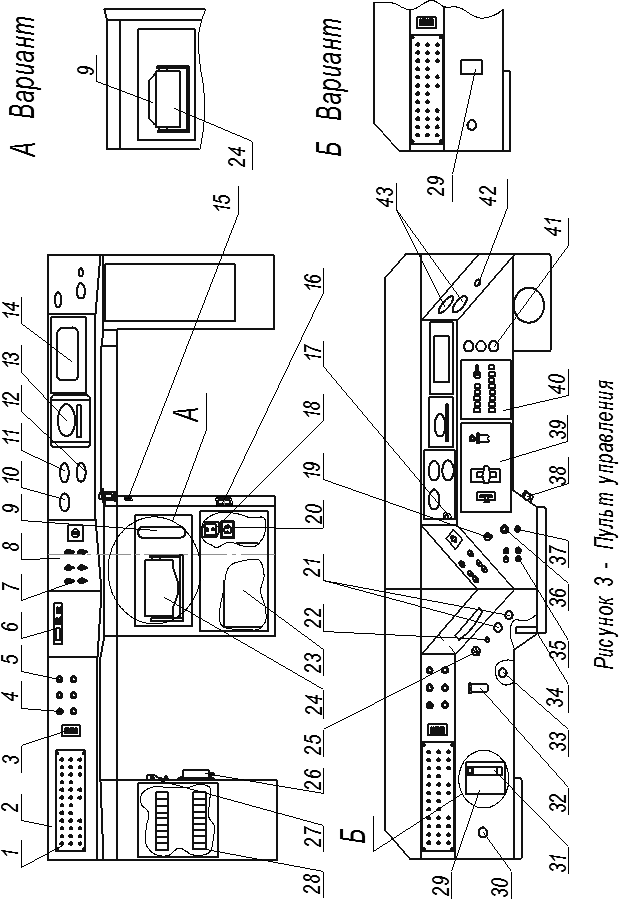

Пояснительные данные к рисунку 3
| Позиция на рис. | Обозначение по схеме | Наименование |
| 1 | S2, S15, S30, S33-S36, S39-S47, S51-S53, S72-S76, S78, S81, S83, S85-S90 | Панель тумблеров |
| 2 | - | Пульт управления |
| 3 | A49 | Блок БИЛ – В – ПОМ |
| 4 | R79 | Резистор балластный |
| 5 | S101-S104, S121 | Кнопки |
| 6 | A107 | Пульт (из комплекта САУТ) |
| 7 | S5-S8, SA10 | Тумблера и выключатель |
| 8 | - | Панель тумблеров |
| 9 | BA2 | Микротелефон |
| 10 | PA1 | Амперметр |
| 11 | PA2 | Амперметр |
| 12 | PV1 | Вольтметр |
| 13 | A47 | Блок БИЛ-УТ |
| 14 | A78 | Блок индикации |
| 15 | S22 | Кнопка |
| 16 | X8 | Розетка (РЗ8Б) |
| 17 | SQ6 | Блокировка электрическая |
| 18 | X41 | Розетка |
| 19 | R79 | Резистор |
| 20 | XS23 | Розетка |
| 21 | S16, S18 | Кнопки |
| 22 | SA8 | Переключатель |
| 23 | E21 | Печь микроволновая |
| 24 | A68 | Пульт управления радиостанции основной |
| 25 | SA7 | Переключатель ПК 16 |
| 26 | А21 | Блок управления АГС |
| 27 | А48 | Блок БР-У |
| 28 | - | Блок выключателей |
| 29 | A65 | Пульт управления дополнительный |
| 30 | SQ4 | Клапан аварийного экстренного торможения |
| 31 | ВА2 | Микротелефон |
| 32 | - | Зажим под документы |
| 33 | S21 | Кнопка |
| 34 | - | Блок управления нагрева стекол |
Пояснительные данные к рисунку 3
Продолжение
| Позиция на рис. | Обозначение по схеме | Наименование |
| 35 | S2, S32, S79, S82 | Тумблеры |
| 36 | S9 | Кнопка |
| 37 | R36 | Резистор |
| 38 | S115 | Рукоятка бдительности |
| 39 | SM1 | Контроллер машиниста |
| 40 | S20 | Блок выключателей |
| 41 | S17, S19, S71 | Кнопки |
| 42 | S23 | Кнопка |
| 43 | MH2, MH1 | Манометры МП2 |

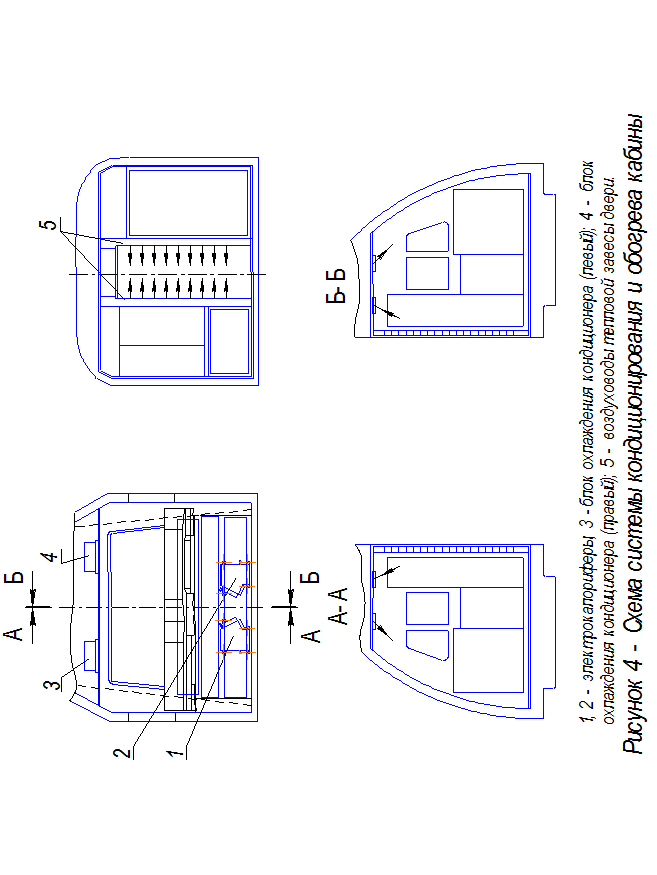

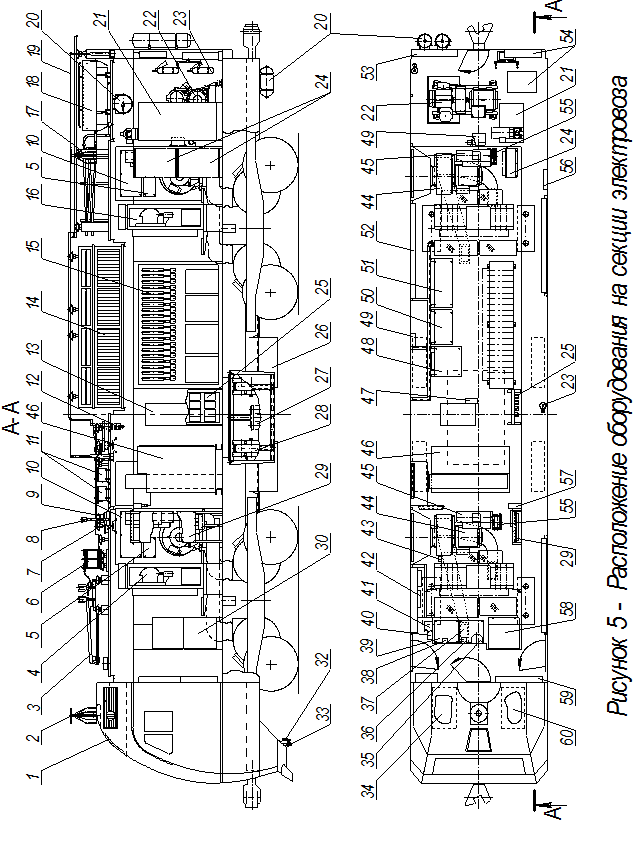

Пояснительные данные к рисунку 5

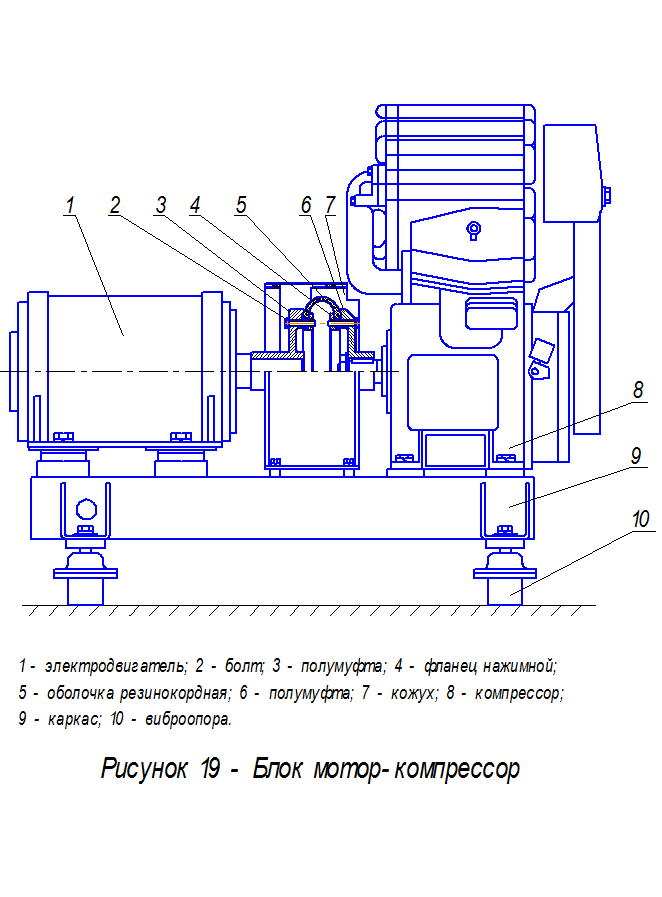

| Позиция на рис. | Обозначение по схеме | Наименование | Кол. |
| 1 | EL1 | Прожектор | 1 |
| 2 | - | Радиоантенна УКВ диапазона (из к-та радиостанции) | 1 |
| 3 | ХА1 | Токоприемник ТАсС-16А | 1 |
| 4 | - | Блок силовых аппаратов 1 | 1 |
| 5 | U16, U26 | Блок тиристора БТ-256 | 1 |
| 6 | L1 | Дроссель помехоподавления ДП-87 | 1 |
| 7 | QS1, QS2 | Разъединитель высоковольтный РВН-27-01 | 2 |
| 8 | W5 | Антенно-усилительное устройство (из к-та КЛУБ-У) | 1 |
| 9 | F1 | Ограничитель перенапряжений ОПН-3,3 | 1 |
| 10 | U12, U22 | Блок диодов БД-212 | 2 |
| 11 | С1, С2 | Блок конденсатора | 2 |
| 12 | - | Проходной изолятор | 1 |
| 13 | QF1 | Быстродействующий выключатель UR -26 | 1 |
| 14 | R10, R11 | Блок пуско-тормозных резисторов БПТР 65, БПТР 66 | 4 |
| 15 | - | Блок тормозных контакторов 7 | 1 |
| 16 | - | Блок силовых аппаратов 8 | 1 |
| 17 | W6 | Антенна (из комплекта КЛУБ-У) | 1 |
| 18 | - | Главные резервуары пневмосистемы | 3 |
| 19 | - | Радиоантенна КВ диапазона | 1 |
| 20 | - | Запасные резервуары пневмосистемы | 4 |
| 21 | - | Блок пневматического оборудования | 1 |
| 22 | - | Блок мотор-компрессор | 1 |
| 23 | - | Огнетушитель углекислотный ОУ-4 | 3 |
| 24 | U11, U21 | Блок диодов БД-376 | 2 |
| 25 | - | Блок низковольтных аппаратов 3 | 1 |
| 26 | GB1 – GB4 | Аккумуляторная батарея | 4 |
| 27 | T6 | Трансформатор Т-143 | 1 |
| 28 | L11, L21 | Индуктивный шунт ИШ-84 | 2 |
| 29 | - | Блок 2 | 1 |
| 30 | U3 | Шкаф питания ШП-232 | 1 |
| 32 | W3 | Антенна Ан-САУТ-УМ (из к-та САУТ- ЦМ/485) | 1 |
| 33 | L31, L32 | Приемная катушка локомотивной сигнализации КПУ-1 (из к-та КЛУБ-У) | 2 |
| 34 | A57 | Блок охлаждения кондиционера прав. | 1 |
| 35 | SA3 | Переключатель блокировочный П-30-01 | 1 |
| 36 | SQ5 | Блокировочное устройство БУ-01 | 1 |
| 37 | А56 | Блок управления оборудованием БУО-002 (из комплекта МСУД-001) | 1 |
| 38 | R51, R52, R53 | Панель резисторов ПР-566 | 3 |
| 39 | А55 | Блок управления тяговым приводом БУТП-001 (из комплекта МСУД-001) | 1 |
| 40 | А64 | Источник питания ИП-ЛЭ-50/800 | 1 |
| 41 | - | Аппаратура из комплектов КЛУБ-У и САУТ-ЦМ/485 | - |
| 42 | А119, А120 | Преобразователь питания стеклоочистителя ППС-253 | 2 |
| 43 | U82, U83 | Панель диодов ПД-295 | 2 |
| 44 | - | Блок центробежного вентилятора | 2 |
| 45 | U15, U25 | Преобразователь возбуждения ПВ-252 | 2 |
| 46 | U1 | Преобразователь собственных нужд ПСН-235 | 1 |
| 47 | А5 | Блок ускоренного отключения быстродействующего выключателя CID-3 | 1 |
| 48 | - | Блок аппаратов силовых цепей 4 | 1 |
| 49 | - | КТС УАСП-110-08 | 1 |
| 50 | - | Блок вспомогательного оборудования 5 | 1 |
| 51 | - | Блок 6 | 1 |
| 52 | - | Песочница | 4 |
| 53 | Х117 – Х120 | Зажимы контактные | 4 |
| 54 | - | Санузел | 1* |
| 55 | Т7, Т8 | Трансформатор ТО-146 | 2 |
| 56 | - | Ящик стационарный для инструмента | 1* |
| 57 | QS3 | Заземлитель высоковольтный ЗВ-1А | |
| 58 | А52 | Блок питания кондиционеров | 1 |
| 59 | Х73 – Х85, Х89, Х112 | Зажимы контактные | 15 |
| 60 | A58 | Блок охлаждения кондиционера лев. | 1 |
| * Устанавливается только на II секции | |||

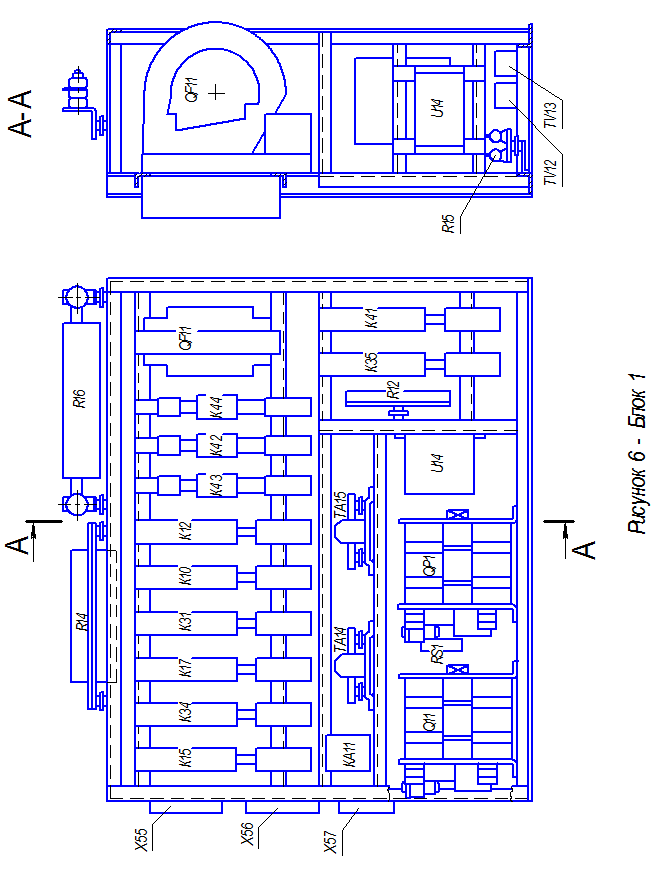

Пояснительные данные к рисунку 6
| Обозначение по схеме | Наименование аппаратов |
| К42, К43, К44 | Контактор пневматический ПК-31А |
| К10, К12, К15, К17, К31, К34, К35, К41 | Контактор пневматический ПК-32А |
| КА11 | Реле перегрузки РТ-267 |
| QF11 | Выключатель быстродействующий ВБТ-22 |
| Q11, QP1 | Переключатель кулачковый ПКД-16А-01 |
| R12 | Панель резисторов ПР-159 |
| R14 | Резистор ослабления возбуждения РОВ-151 |
| R15 | Панель резисторов ПР-14-01 |
| R16 | Резистор токоограничивающий РТО-138 |
| RS1 | Шунт 75ШСММ3 |
| TA14, TA15 | Датчик тока ДТ-009 |
| TV12, TV13 | Датчик-трансформатор напряжения LV100/SP51 |
| U14 | Блок диода БД-206 |
| X55, X56, X57 | Зажимы контактные |

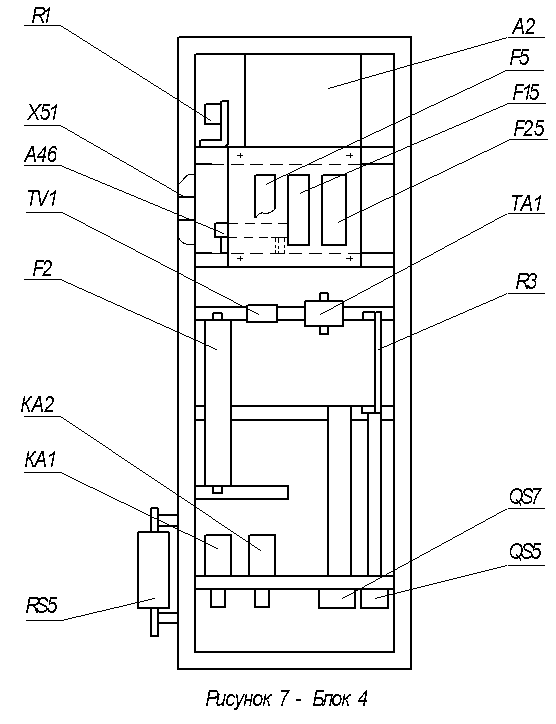

Пояснительные данные к рисунку 7
| Обозначение по схеме | Наименование аппаратов |
| A2 | Панель реле напряжения ПРН-798 |
| F2 | Предохранитель ВПК-42 |
| KA1 | Реле дифференциальной защиты РДЗ-59-01 |
| KA2 | Реле дифференциальной защиты РДЗ-58-01 |
| F5, F15, F25 | Предохранитель типа ПР-2У2 на 200 А, 500 В, заднего присоединения |
| A46 | Балластное устройство питания |
| QS5 | Переключатель ПН-6 |
| QS7 | Переключатель ПН-7 |
| R1 | Добавочное сопротивление Р-109/1 |
| R3 | Панель резисторов ПР-159 |
| RS5 | Шунт 150 ШС-1500-0,5 |
| TA1 | Датчик-трансформатор тока LT-500-T/SP-53 |
| TV1 | Датчик-трансформатор напряжения LV 100/SP 51 |
| X51 | Зажимы контактные |

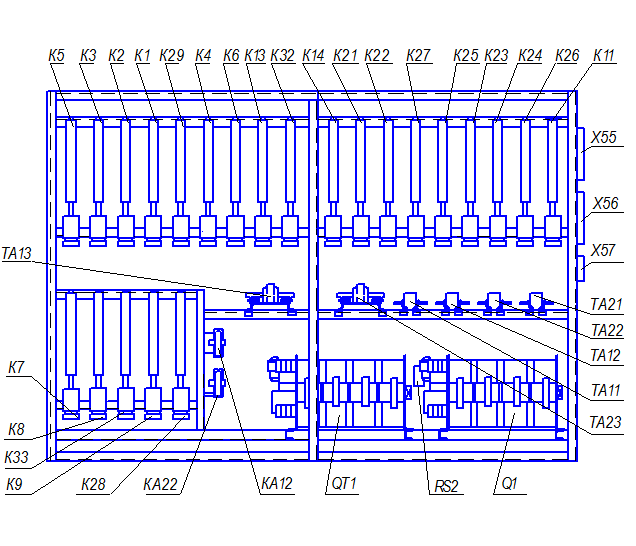

| Обозначение по схеме | Наименование аппаратов |
| К1 - К9, К11, К13, К14, К21 - К29, К32, К33 | Контактор пневматический ПК-32А |
| КА12, КА22 | Реле перегрузки РТ-57-02 |
| Q1, QТ1 | Переключатель кулачковый ПКД-15А-01 |
| RS2 | Шунт 75ШСММ3 |
| TА11, TА12, ТА21, ТА22 | Датчик-трансформатор тока LТ500-Т/SP53 |
| ТА13, ТА23 | Датчик тока ДТ-009 |
| X55, X56, X57 | Зажимы контактные |
Рисунок 8 – Блок 7

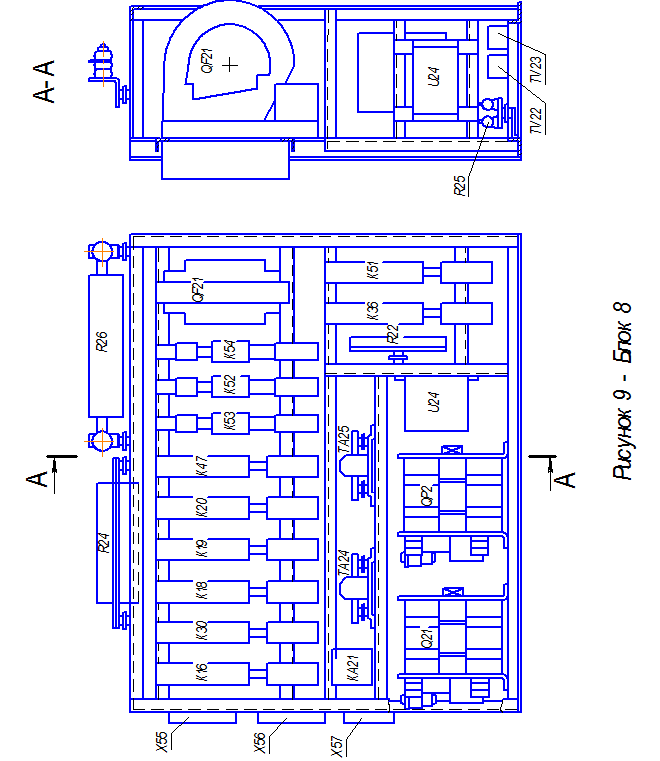

Пояснительные данные к рисунку 9
| Обозначение по схеме | Наименование аппаратов |
| К52, К53, К54 | Контактор пневматический ПК-31А |
| К16, К18 - К20, К30, К36, К47, К51 | Контактор пневматический ПК-32А |
| КА21 | Реле перегрузки РТ-267 |
| QF21 | Выключатель быстродействующий ВБТ-22 |
| Q21, QP2 | Переключатель кулачковый ПКД-16А-01 |
| R22 | Панель резисторов ПР-159 |
| R24 | Резистор ослабления возбуждения РОВ-151 |
| R25 | Панель резисторов ПР-14-01 |
| R26 | Резистор токоограничивающий РТО-138 |
| TA24, TA25 | Датчик тока ДТ-009 |
| TV22, TV23 | Датчик-трансформатор напряжения LV100/SP51 |
| U24 | Блок диода БД-206 |
| X55, X56, X57 | Зажимы контактные |

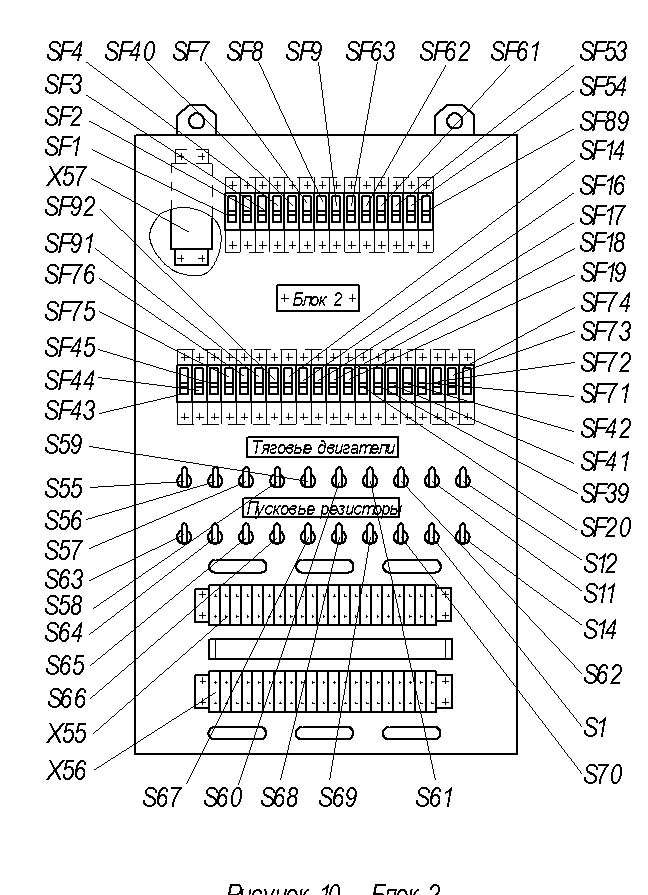

Пояснительные данные к рисунку 10
| Обозначение по схеме | Наименование аппаратов |
| SF1, SF7, SF8 | ВыключательАЕ2541М-10ХЛ2, 380В,10А, 2Iн |
| SF2 | ВыключательАЕ2542М-10ХЛ2,380В, 10А, 2Iн |
| SF9 | ВыключательАЕ2541М-10ХЛ2,380В, 5А, 2Iн |
| SF3,SF4 | ВыключательАЕ2541М-10ХЛ2,110В, 40А, 2Iн |
| SF14, SF17 - SF20, SF39, SF41, SF42, SF53, SF54, SF63 | ВыключательАЕ2541М-10ХЛ2,110В, 10А, 2Iн |
| SF16 | ВыключательАЕ2544М-10ХЛ2,110В,10А, 10Iн |
| SF43, SF44, SF45 | ВыключательАЕ2541М-10ХЛ2,110В,10А, 5Iн |
| SF61, SF62, SF91, SF92 | ВыключательАЕ2541М-10ХЛ2,110В,10А, 5Iн |
| SF40, SF71 - SF74 | ВыключательАЕ2541М-10ХЛ2,110В,16А, 2Iн |
| SF89 | ВыключательАЕ2541М-10ХЛ2,110В,6,3А, 5Iн |
| SF75, SF76 | ВыключательАЕ2541М-10ХЛ2,110В, 5А, 2Iн |
| S1 | Тумблер ПТ26-1 |
| S11, S12, S14, S55 - S70 | Тумблер ПТ26-2 |
| Х55 - Х57 | Зажимы контактные |

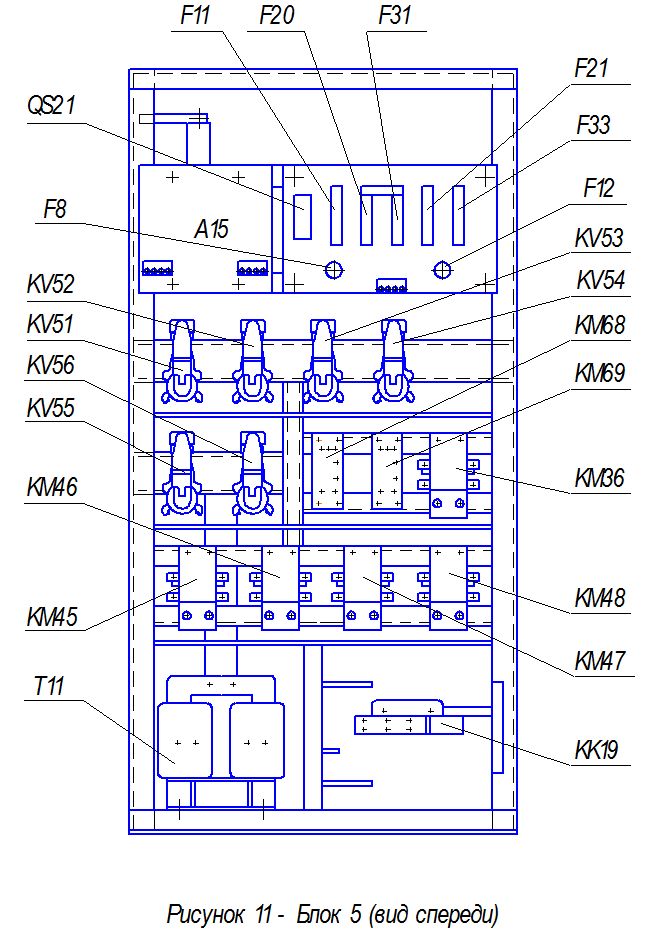

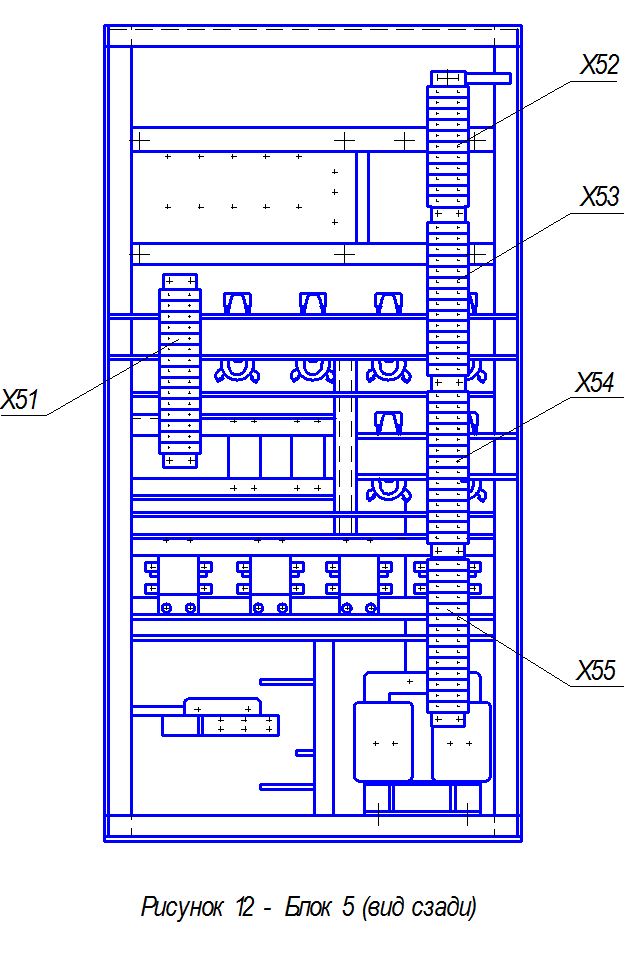

Пояснительные данные к рисункам 11 и 12
| Обозначение по схеме | Наименование аппаратов |
| А15 | Блок питания БП-192 |
| F8 | Вставка плавкаяВПБ6-39 |
| F11 | Предохранитель типа ПР-2У2 на 60А,500В Вставка плавкая на 60А |
| F12 | Вставка плавкая ВПТ6-27 |
| F20 | Предохранитель типа ПР-2У2 на 60А,500В. Вставка плавкая на 25А. |
| F21, F31 | Предохранитель типа ПР-2У2 на 60А, 500В. Вставка плавкая на 60А. |
| F33 | Предохранитель типа ПР-2У2 на 60А, 500А. Вставка плавкая на 25А. |
| КК19 | Реле электротепловое токовое РТТ85-33-132 |
| КМ36, КМ45 - КМ48 | Контактор электромагнитный МК-5 |
| КМ68, КМ69 | Пускатель ПМ12-045201У2 (42,5÷50,0 А) |
| КV51 - KV56 | Реле промежуточное РП-8-03 |
| QS21 | Разъединитель Р-88 |
| Т11 | Трансформатор ТР-23 |
| Х51 - Х55 | Зажимы контактные |

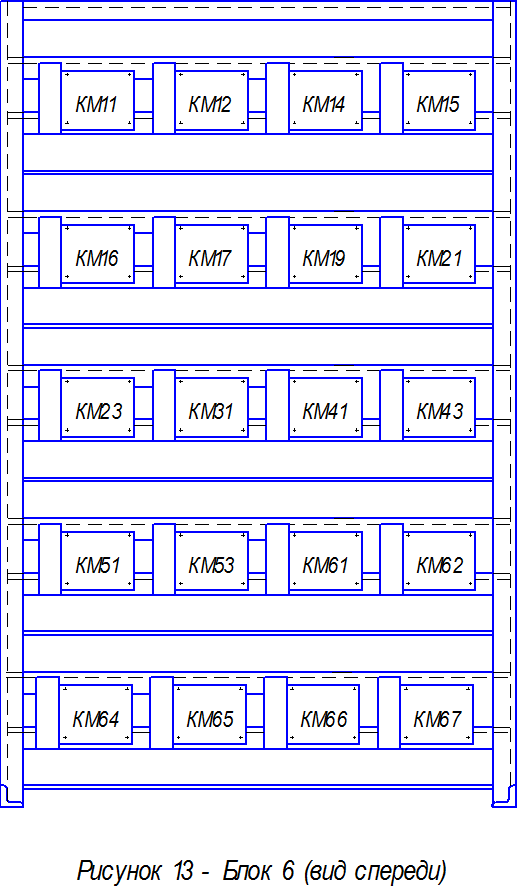

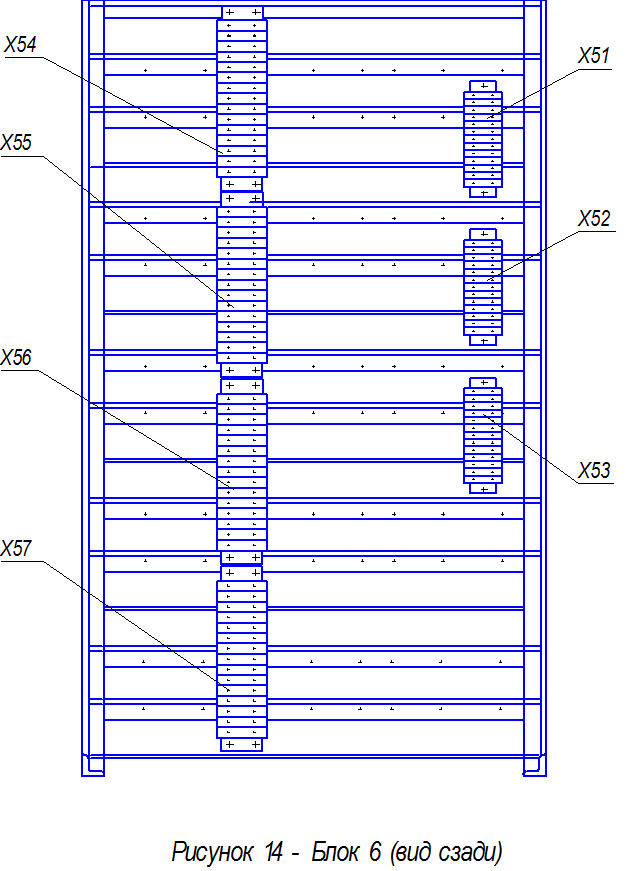

Пояснительные данные к рисункам 13 и 14
| Обозначение по схеме | Наименование аппаратов |
| КМ11, КМ12, КМ14 - КМ17, КМ19, КМ21, КМ41, КМ51, КМ53, КМ61, КМ62, КМ64 - КМ67 | Контактор КВ1-160-3У2 160А, U  =110В
|
| КМ23, КМ31, КМ43 | Контактор КВ1-160-2У2 160А, U =110В
|
| Х51 - Х57 | Зажимы контактные |

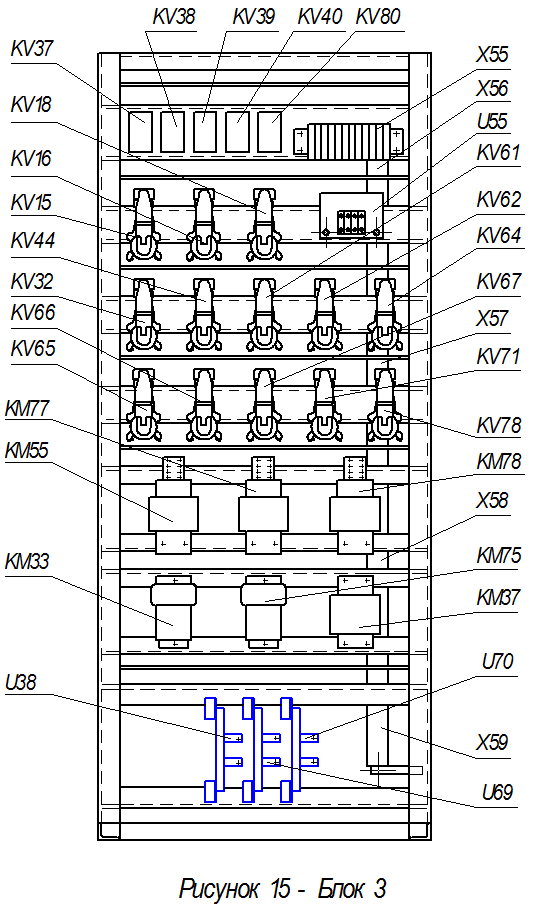

Пояснительные данные к рисунку 15
| Обозначение по схеме | Наименование аппаратов |
| U38, U69,U70 | Панель диодов ПД-615 |
| U55 | Панель диодов ПД-499 |
| KV62, KV64, KV71 | Реле промежуточное РП-8 |
| KV15, KV16, KV18, KV32, KV44, KV61, KV78 | Реле промежуточное РП-8-03 |
| KV65, KV66, KV67 | Реле промежуточное РП-8-05 |
| KV37, KV38, KV39, KV40 | Реле РЭП26-400 ПУ2.1. 110В с винтами |
| KV80 | Реле РЭП26-220П.У2.1 48(50)В с винтами |
| КМ55, КМ77, КМ78 | Контактор электромагнитный МК-4 |
| КМ37 | Контактор электромагнитный МК-6 |
| КМ33, КМ75 | Контактор для подвижного состава МК1-10 У3А, 110В |
| Х55 - Х59 | Зажимы контактные |

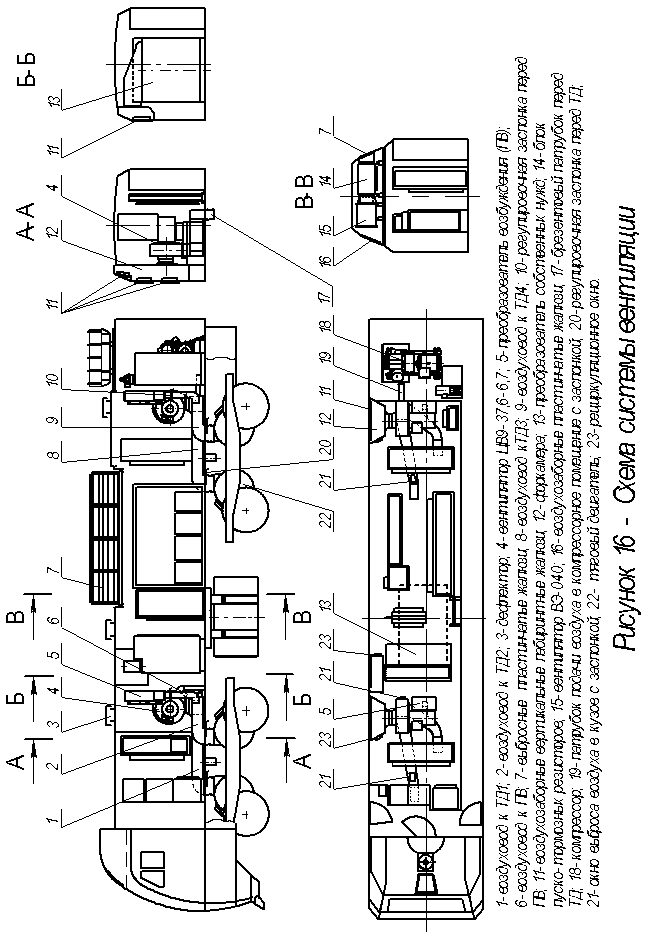

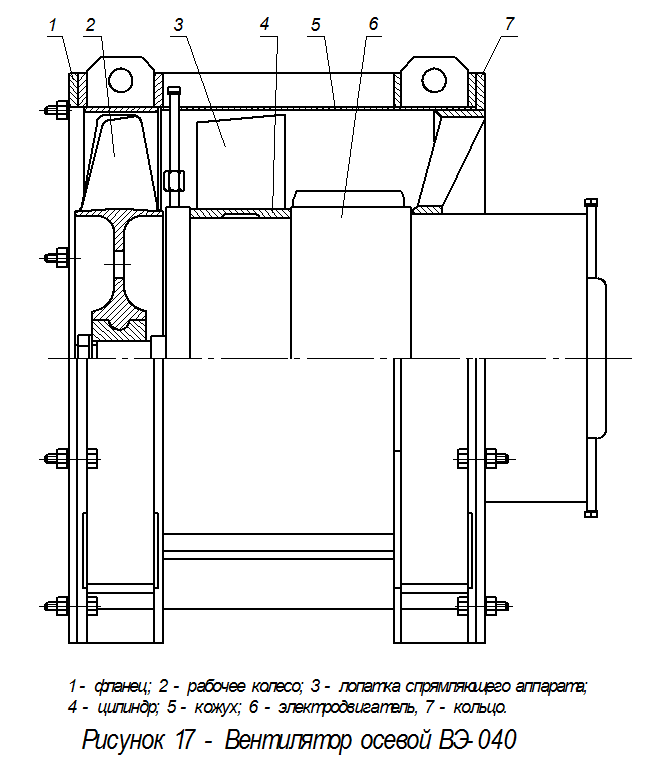

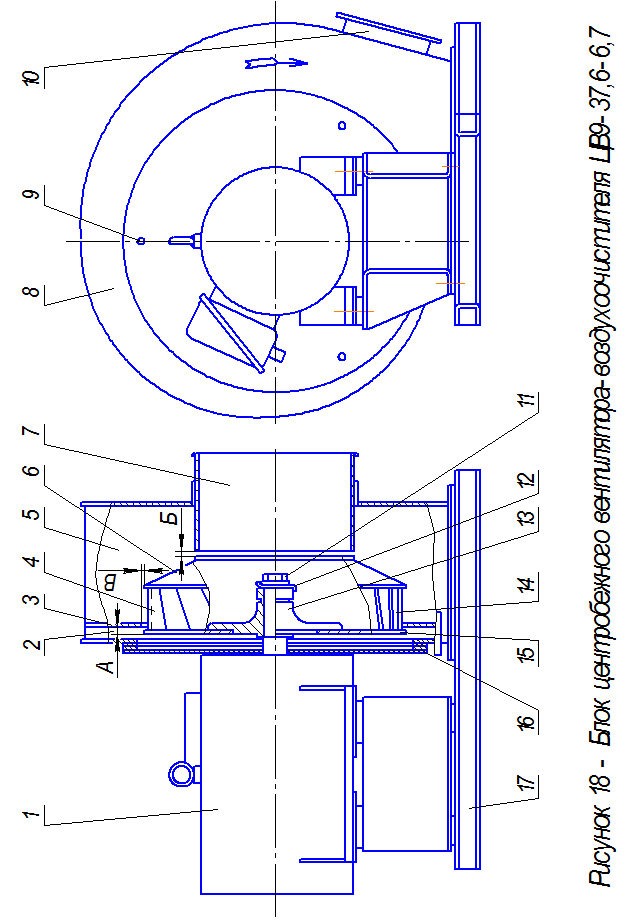

Пояснительные данные к рисунку 18
| Позиция на рисунке | Наименование |
| 1 | Электродвигатель |
| 2 | Камера воздухоочистителя |
| 3 | Перегородка |
| 4 | Лопатка рабочего колеса |
| 5 | Камера для формирования потока очищенного воздуха |
| 6 | Покрывной диск |
| 7 | Подвижный патрубок |
| 8 | Корпус вентилятора (улитка) |
| 9 | Отверстие для контроля регулируемых зазоров |
| 10 | Патрубок выводной воздухоочистителя |
| 11 | Болт для крепления колеса на валу электродвигателя |
| 12 | Шайба стопорная |
| 13 | Ступица рабочего колеса |
| 14 | Рабочее колесо |
| 15 | Несущий диск |
| 16 | Крышка улитки вентилятора |
| 17 | Каркас |
| А | Осевой зазор между колесом и перегородкой корпуса |
| Б | Осевой зазор между колесом и подвижным патрубком |
| В | Радиальный зазор между колесом и перегородкой корпуса |
