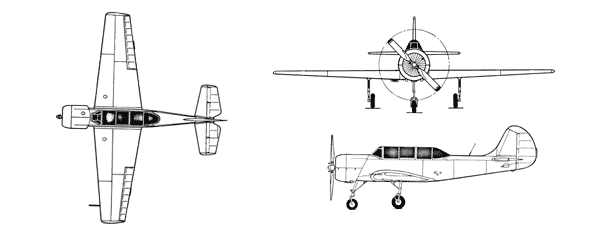

Як-52 — советский спортивно-тренировочный самолёт.

Представляет собой двухместный цельнометаллический моноплан с низкорасположенным свободнонесущим крылом. Являлся одним из основных учебно-тренировочных самолётов СССР для первоначальной подготовки лётного состава.

Конструктивные особенности и оборудование

Як-52 построен по аэродинамической схеме свободнонесущего низкоплана. Фюзеляж типа полумонокок. Крыло усилено и снабжено посадочными щитками. Стойки шасси в полете полностью не убираются, а поджимаются к крылу и фюзеляжу, что гарантирует безопасное приземление, если пилот забыл выпустить шасси перед посадкой. В качестве силовой установки использован поршневой 9-цилиндровый звездообразный двигатель воздушного охлаждения М-14П с автоматическим воздушным винтом изменяемого шага В-530ТА-Д35. Запас топлива размещается в двух крыльевых топливных баках по 65 л. В фюзеляже установлен 5-литровый расходный бак.

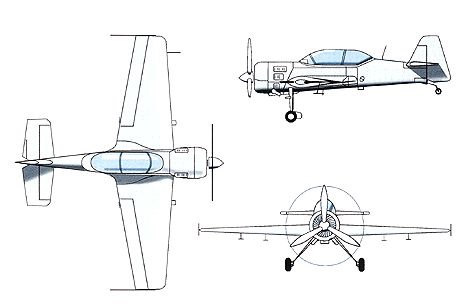

Су-29 — двухместный спортивно-пилотажный самолёт разработки ОКБ Сухого.

Особенности конструкции

Су-29 - дальнейшее развитие двухместного самолёта Су-26М, по сравнению с которым

несколько увеличены размах крыла и длина, усовершенствована аэродинамика, а также уменьшена статическая устойчивость, что обеспечило некотрое повышение маневренности. Конструкция планера выполнена на 60% (по массе) из углепластика.

Силовая установка

В носовой части фюзеляжа установлен девятицилиндровый радиальный двигатель воздушного

охлаждения М-14ПТ (1x355 л.с.) с трёхлопастным воздушным винтом МТВ-3-8-С/Л250-21. Топливо размещено в фюзеляжном отсеке и двух крыльевых баках, общей ёмкостью 276 л. Ёмкость масляного бака - 20 л.

Мониторинговые самолеты

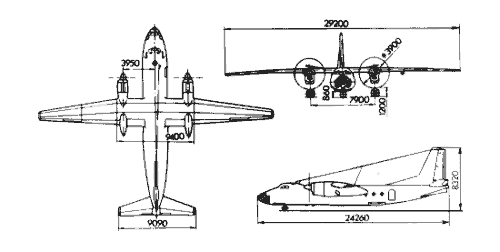

Ан-30 — самолёт воздушного наблюдения и аэрофотосъёмки. Разработан в ОКБ им. О. К. Антонова совместно с ОКБ им. Бериева. Ан-30 является глубокой модификацией пассажирского самолёта Ан-24 и предназначен для аэрофотосъёмочных и аэрогеофизических работ. Используется также в военной авиации для воздушной разведки

Конструктивные особенности и оборудование

Фюзеляж самолёта Ан-30 герметичный, типа полумонокок. Силовая конструкция состоит из набора стрингеров и балок. Вместо клёпки применены клеесварные соединения. Сечение фюзеляжа образовано двумя дугами разного диаметра. В носовой части фюзеляжа расположена кабина экипажа. За ней размещен передний багажный отсек, пассажирский салон, буфет, туалет, гардероб и задний багажный отсек.

Крыло — трапециевидной формы в плане, кессонного типа, большого удлинения. Крыло состоит из двух лонжеронов. На центроплане располагается два отклоняющихся однощелевых закрылка, а на консолях — два 2 выдвижных двухщелевых закрылка. Также на консолях размещены два разрезных элерона. Хвостовое оперение — традиционное, дополненное подфюзеляжным килем.

Шасси самолёта Ан-30 — трехопорное: две главных опоры и одна передняя. Двойные колеса на каждой стойке. Давление внутри пневматиков регулируется на земле.

Силовая установка самолёта Ан-30 состоит из двух турбовинтовых двигателей АИ-24 конструкции А. Г. Ивченко с четырёхлопастными воздушными винтами АВ-72, АВ-72Т и агрегата автономного запуска ТГ-16. Диаметр винтов 3,9 м. Мощность каждого двигателя на взлетном режиме — 2 550 л.с. Топливо размещается в 4-х мягких баках в центроплане.

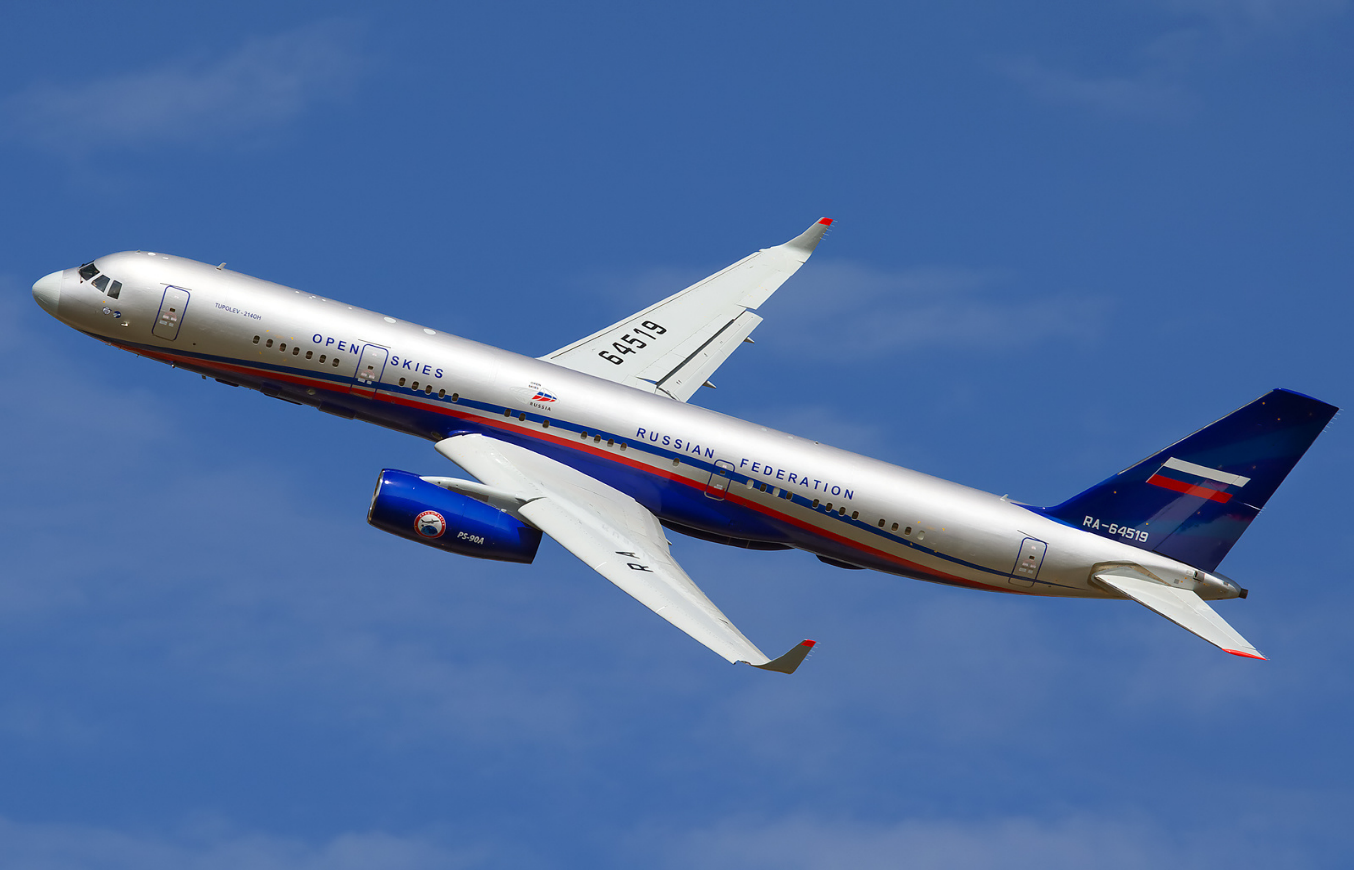

Ту-214ОН («Открытое небо») — самолёт авиационного наблюдения,^[1] разработанный в ОАО «Туполев» на базе пассажирского самолёта Ту-214. Самолёт создан специально для выполнения полётов в рамках Договора по открытому небу над территориями стран-участниц договора для замены самолётов Ан-30Б и Ту-154М ЛК-1.

Конструкция Ту-214ОН

Ту-214ОН представляет собой моноплан с нормальной схемой и низко установленными крыльями, которые имеют стреловидную форму. Крылья оснащены двумя турбовентиляторными силовыми установками и двухщелевыми закрылками, которые идут вдоль всего крыла. Шасси самолета имеет три опорные стойки повышенной прочности. За счет великолепно продуманной конструкции крыла и фюзеляжа самолет может произвести безопасную посадку с неработающими двигателями. Самолёт оборудован бортовым счётно-вычислительным комплексом. БЦВК предназначен для управления работой и управления режимом контроля средств наблюдения, а также для отображения в реальном времени информации со средств наблюдения и её записи. В состав БЦВК входят 5 автоматизированных рабочих мест (АРМ), объединённых в локальную сеть: АРМ оператора аэрофотокомплекса, АРМ оператора РЛС, АРМ оператора ИК-аппаратуры, АРМ оператора ТВ-аппаратуры и АРМ старшего лётного представителя.

Военные самолеты

Самолеты стратегической авиации

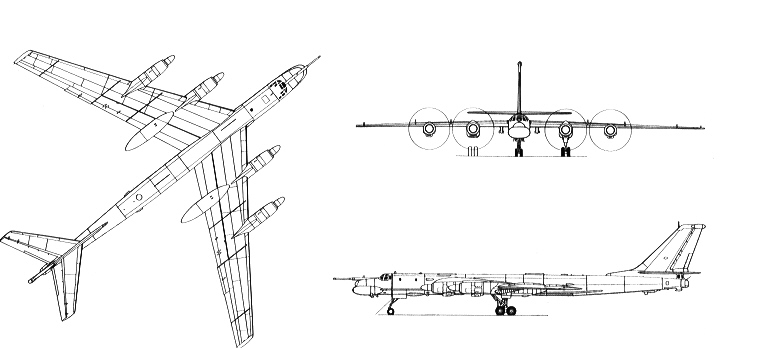

Ту-95 — советский/российский турбовинтовойстратегический бомбардировщик-ракетоносец, один из самых быстрых винтовых самолётов, ставший одним из символов холодной войны.

Последний в мире принятый на вооружение и серийно производившийся турбовинтовой бомбардировщик. Имел множество модификаций, в соответствии с текущими задачами. Последняя модификация предназначена для поражения крылатыми ракетами важных объектов в тылу противника в любое время суток и при любых погодных условиях.

Конструкция

Самолёт Ту-95МС создан на основе Ту-142МК и представляет собой цельнометаллическийсвободнонесущий среднеплан с четырьмя турбовинтовыми двигателями, расположенными в стреловидных крыльях.

На каждом двигателе установлено по два соосных металлических четырёхлопастных винта. Самолёт имеет электрическую систему обогрева носков крыла, стабилизатора, киля и воздушных винтов. В средней части фюзеляжа расположен грузовой отсек.

Шасси самолёта — трёхопорное. Передняя опора с двумя не тормозными колёсами, основные опоры с четырьмя тормозными колёсами. Основные опоры убираются в крыльевые гондолы, носовая — в нишу фюзеляжа

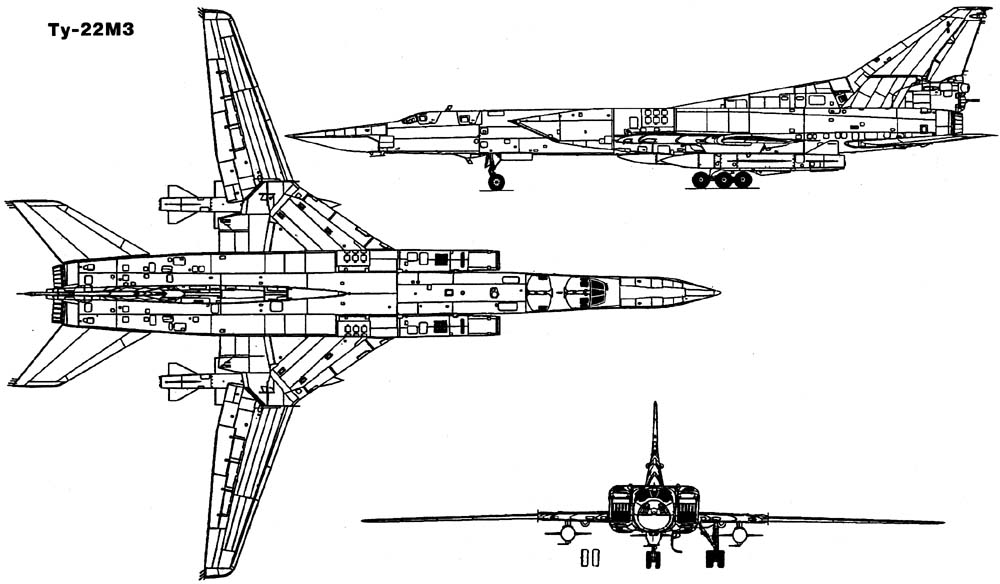

Ту-22М — дальний сверхзвуковой ракетоносец-бомбардировщик с изменяемой геометрией крыла.

Общие особенности конструкции

Самолёты серии Ту-22М выполнены по нормальной аэродинамической схеме свободнонесущего низкоплана (кроме 45-00) с крылом изменяемой стреловидности. Конструкция выполнена в основном из алюминиевых сплавов В-95 и АК-8, а также стали 30ХГСА, 30ХГСНА и магния Мл5-Т4 . Крыло состоит из неподвижной части и поворотных консолей. Фюзеляж — прямоугольного со скруглёнными углами сечения (кроме носовой части и кабины). Состоит из носовой части, включающей в себя носовой обтекатель (Ф-1) расположенный перед шпангоутом № 1, и гермокабину (Ф-2), между шпангоутами № 1-13, передней части между шпангоутами № 13-33 (Ф-3), средней части между шпангоутами № 33-60 (Ф-4), хвостовой части между шпангоутами № 60-82 (Ф-5), заднего стекателя. Крыло технологически состоит из поворотной части ПЧК, средней части СЧК, поворотного узла, центроплана.

Истребители

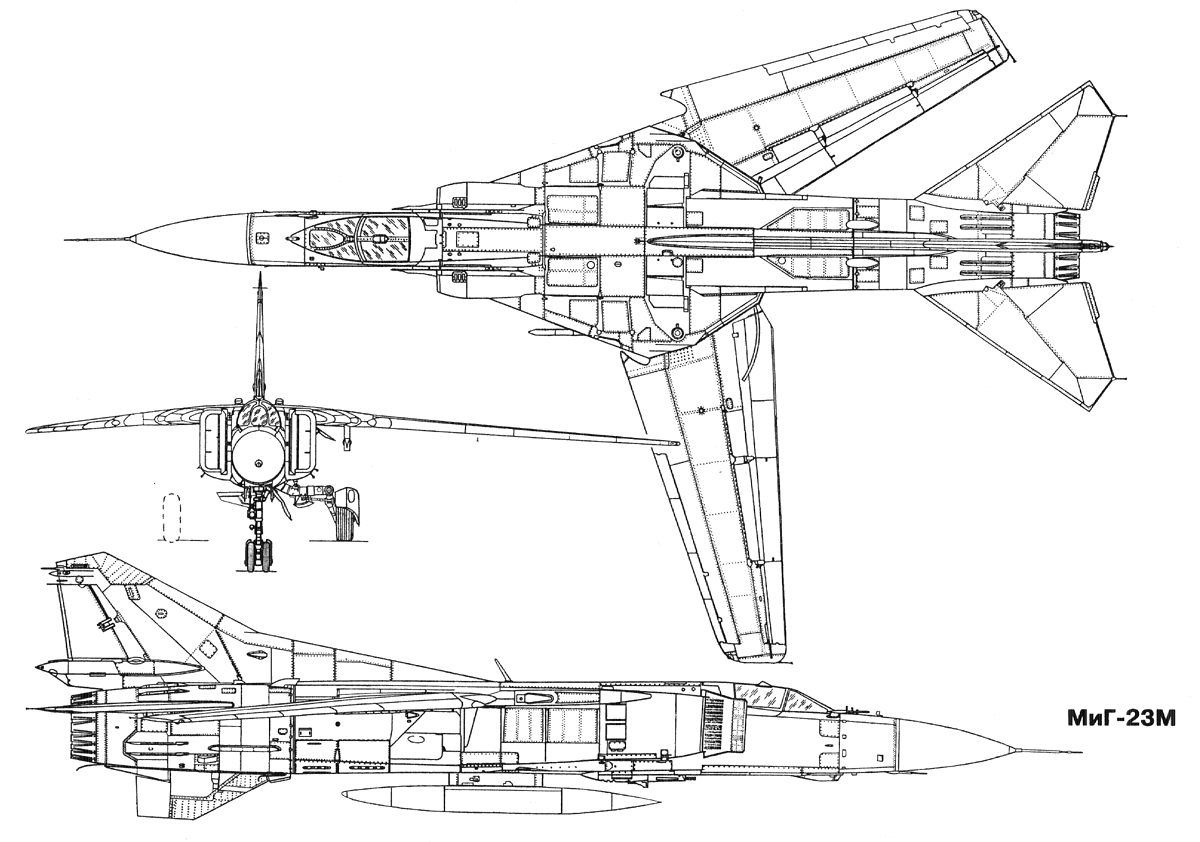

МиГ-23 — советский многоцелевой истребитель скрылом изменяемой стреловидности. Опытный самолёт с изменяемой стреловидностью крыла «23-11» совершил первый полёт 10 июня 1967 года под управлением лётчика-испытателя Федотова А. В.

История создания

История создания самолёта МиГ-23 берёт начало в первой половине 1960-х годов, когда ОКБ А. И. Микояна(ОКБ-155) приступило к разработке истребителя для замены МиГ-21. Для улучшения взлётно-посадочных характеристик самолёта на новом истребителе было решено установить крыло с изменяемой геометрией (консоли изменяют угол в пределах 16-72 градуса).

Общие особенности конструкции

Истребитель был выполнен по схеме высокоплана с крылом изменяемой геометрии. Максимальный угол стреловидности 72 градусов, средний - 45 градусов, минимальный - 16 градусов. Консоли крыла крепятся с помощью узлов поворота к центроплану вблизи фюзеляжа, чем обеспечивается наибольший эффект изменения стреловидности (поворачивается практически все крыло, а не его часть). Изменение угла стреловидности консолей крыла осуществляется с помощью гидромоторов. Кабина пилота оборудована катапультируемым креслом класса 0-0. На самолете применено трехстоечное шасси с широкими пневматиками низкого давления (передняя стойка со спаренными колесами, главная - с одинарными)

Су-35 — российский реактивный сверхманевренный многоцелевой истребительпоколения 4++, разработанный в ОКБ Сухого, является глубокой модернизацией платформы Т-10С. Используются двигатели с управляемым вектором тяги (УВТ). Модификация для ВВС России обозначается как Су-35С.

Конструкция

Планер Су-27 выполнен по интегральной аэродинамической схеме и имеет интегральную компоновку: его крыло плавно сопрягается с фюзеляжем, образуя единый несущий корпус. Стреловидность крыла по передней кромке составляет 42°. Для улучшения аэродинамических характеристик самолёта на больших углах атаки оно оснащено корневыми наплывами большой стреловидности и автоматически отклоняемыми носками. Наплывы также способствуют увеличению аэродинамического качества при полёте на сверхзвуковых скоростях. Также на крыле расположены флапероны, одновременно выполняющие функции закрылков на взлётно-посадочных режимах и элеронов. На Су-35 установлены два двухконтурных турбореактивных двигателя «АЛ-41Ф1С» с форсажной камерой и управляемым в одной плоскости вектором тяги. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности оси поворота отклоняемых сопел наклонены. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. Двигатели позволяют истребителю развивать сверхзвуковую скорость без использования форсажа.
