Ближнемагистральные самолеты

Ту-124 — советский пассажирский самолёт для авиалиний малой протяжённости, вмещающий до 56 пассажиров.

Ту-124 — переходный этап от первого поколения пассажирских авиалайнеров ко второму. На нём впервые для пассажирских самолетов применены турбореактивные двухконтурные двигатели, отличающиеся от турбореактивных двигателей повышенной экономичностью. Самолёт был разработан с целью заменить устаревшие Ил-14 и Ли-2 на местных маршрутах, при этом предполагалось, что Ту-124 займёт все линии, связывающие Москву с крупными городами с продолжительностью полёта до 1 часа.

Конструкция

Ту-124 построен по аэродинамической схеме двухмоторного низкоплана, с двигателями, расположенными в корне крыла, со стреловидными крылом и однокилевым оперением.

Отличительные особенности

· Первый советский пассажирский самолёт с турбореактивными двухконтурными двигателями (Д-20П). Все предыдущие пассажирские реактивные самолёты (разработанные как в СССР, так и в других странах) оснащались турбореактивными двигателями.

· Самолёт с тормозным щитком под центропланом.

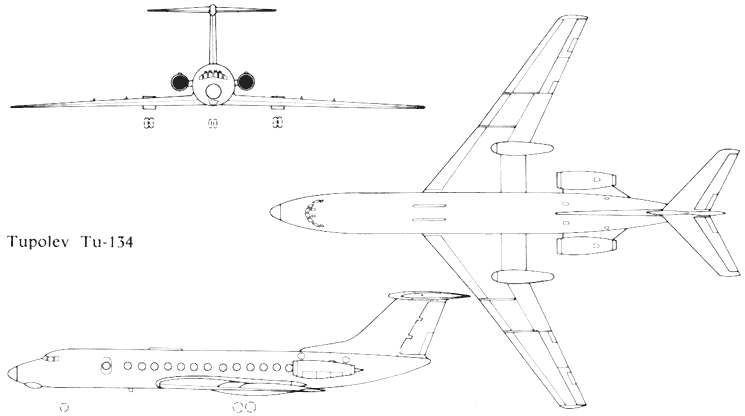

Ту-134 — советский пассажирский самолёт для авиалиний малой и средней протяжённости, разработанный в начале 1960-х годов в ОКБ им. Туполева и выпускавшийся серийно с 1966 по 1984 год на Харьковском авиационном производственном объединении. Первый полёт выполнил 29 июля 1963 года, в эксплуатации с сентября 1967 года. Один из самых массовых пассажирских самолётов, собиравшихся в Советском Союзе.

Ту-134 — ближнемагистральный пассажирский самолёт с двумя турбореактивными двухконтурными двигателями Д-20П-125 на опытном самолёте и Д-30 на серийных. Двигатели установлены в хвостовой части фюзеляжа на пилонах, что значительно снижает шум в салоне по сравнению с самолётами предыдущих поколений. Горизонтальное оперение поднято на вершину киля (Т-образное оперение). Топливо размещено в кессон-баках крыла. Ту-134 был сертифицирован по международным нормам. Самолёт строился в различных модификациях: пассажирские, машины специального назначения, летающие лаборатории. Использовался также в школах ВВС.

Конструкция

Ту-134 выполнен по схеме цельнометаллического свободнонесущего низкоплана со стреловидным крылом (угол стреловидности — 35°), размещёнными в хвостовой части фюзеляжа двумя двигателями Д-30 различных серий. Механизация крыла — двухщелевые закрылки и выпускаемые только на земле интерцепторы; предкрылки отсутствуют. Площадь крыла — 127,3 м². Фюзеляж «заимствован» от Ту-124 и удлинён на 7 метров. Оперение — Т-образное. Шасси — убирающееся, трёхопорное. Передняя стойка убирается в нишу в фюзеляже, основные — в специальные гондолы на крыле. Основные стойки имеют по две оси.

Среднемагистральные самолеты

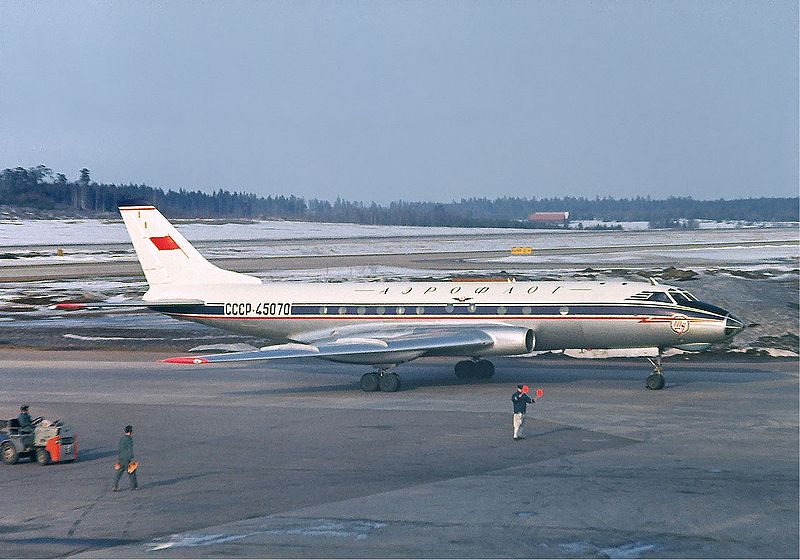

Ту-104 — первый советский реактивный пассажирский самолёт. В период с 1956 по 1958 год, из-за приостановки по техническим причинам полётов британского реактивного авилайнера «Комета», Ту-104 был на тот момент единственным эксплуатирующимся реактивным авиалайнером в мире.

Аэродинамическая схема

· двухмоторный турбореактивный низкоплан с расположением двигателей в корне крыла, со стреловидным крылом и однокилевым оперением.

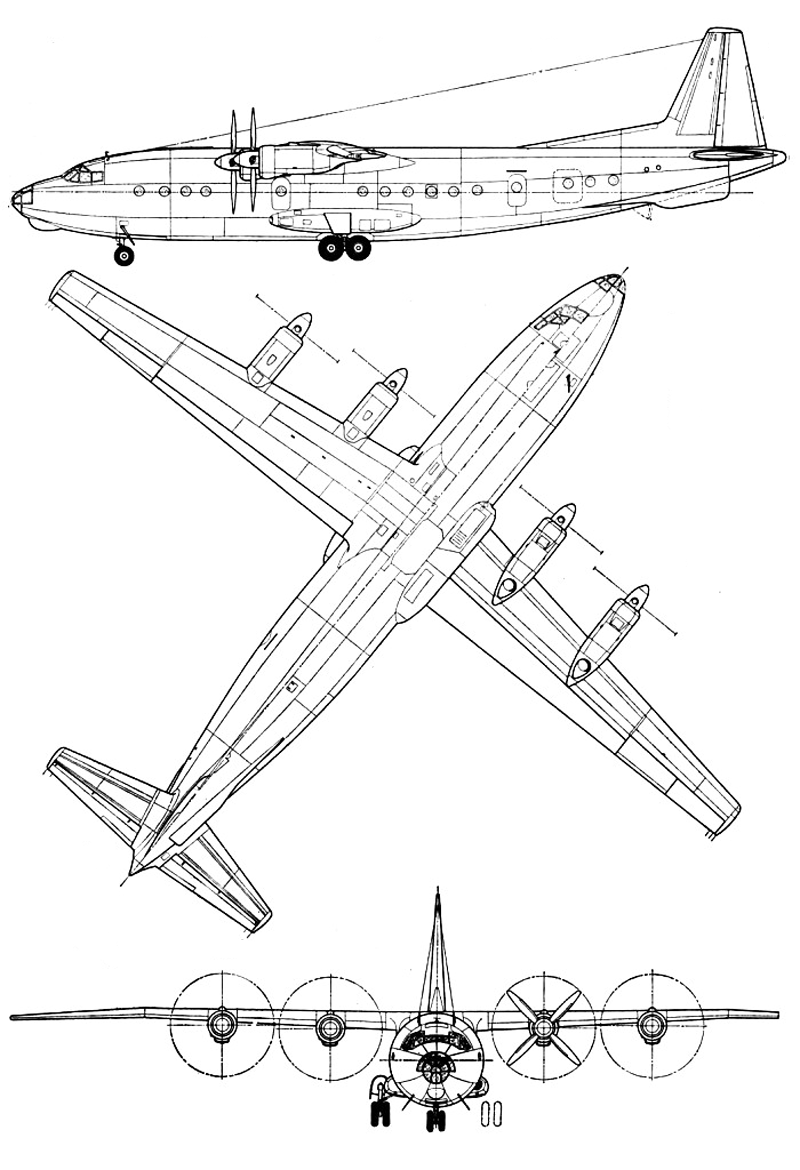

Ан-10 «Украина» — советский среднемагистральный пассажирский самолёт. Создан под непосредственным руководством Олега Константиновича Антонова.

Аэродинамическая схема

Четырёхмоторный турбовинтовой высокоплан с однокилевым оперением. На всех выпущенных машинах изначально стояли две вертикальные шайбы по краям горизонтального оперения для повышения запаса продольной и путевой устойчивости.

Техническое описание

Ан-10 — свободнонесущий высокоплан цельнометаллической конструкции, с однокилевым вертикальным оперением и убирающимся шасси. Крыло — трапециевидное,двухлонжеронное. Состоит из центроплана, двух средних и двух крайних отъёмных частей. По своей аэродинамической компоновке крыло аналогично Ан-8, но отличается отклонёнными вниз на угол в 3° концевыми частями. В межлонжеронной части размещены мягкие топливные баки. Механизация крыла состоит из двухщелевых закрылков и интерцепторов. На двухсекционных элеронах установлены триммеры — сервокомпенсаторы. Силовая установка представлена четырьмя установленными на крыле турбовинтовыми двигателями. Экипаж состоит из семи человек: командир корабля, второй пилот, штурман, радист, бортмеханик и два бортпроводника.

Дальнемагистральные самолеты

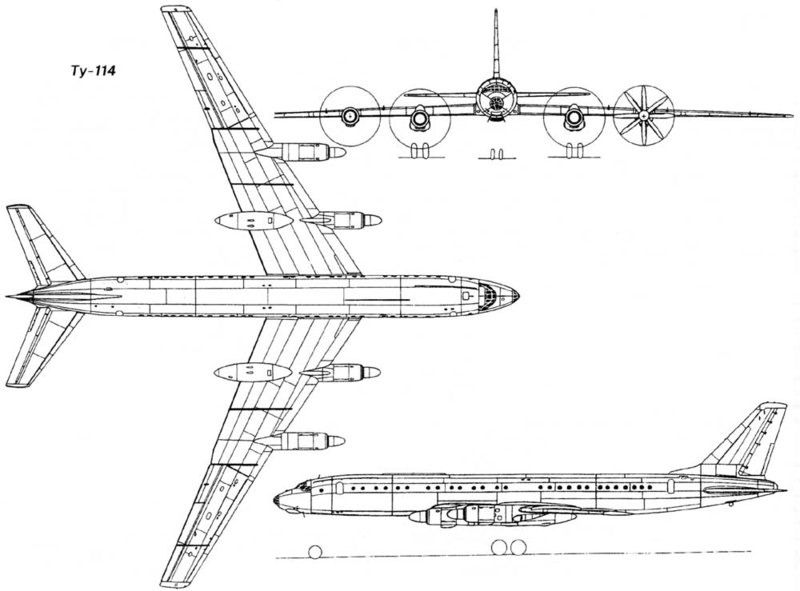

Ту-114 «Россия» — турбовинтовой дальнемагистральный пассажирский самолёт, спроектированный в СССР в 1955 году на основе бомбардировщика Ту-95.

Аэродинамическая схема и компоновка

Самолёт Ту-114 представляет собой четырёхмоторный турбовинтовой низкоплан со стреловидным крылом, однокилевым оперением и управляемым стабилизатором. Оснащён четырьмя ТВД НК-12МВ с двумя соосными противовращающимися воздушными винтами АВ-60 на каждом. Суммарная мощность двигателей на взлётном режиме составляет 60 тыс. л.с., при часовом расходе топлива не более 5600 кг (в первый час полёта).

Фюзеляж имеет две палубы, соединённых лестницей, на нижней из которых располагаются два багажных отсека, комната отдыха экипажа и кухня, а на верхней — пассажирский салон.

Ил-96 — пассажирский широкофюзеляжный самолёт для авиалиний средней и большой протяжённости, спроектированный в КБ Ильюшина в конце 1980-х годов. Совершил первый полёт в 1988 году, производится серийно с1993 года на заводе Воронежского акционерного самолётостроительного общества. Ил-96 стал первым советским дальнемагистральным широкофюзеляжным самолётом.

Аэродинамическая схема

Четырёхмоторный турбовентиляторный низкоплан со стреловидным крылом и однокилевым оперением.

Конструкция самолёта

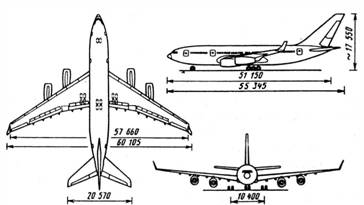

Фюзеляж Ил-96-300 имеет одинаковый с фюзеляжем Ил-86 диаметр (равный 6,08 м.), но меньшую — на 5,23 метров — длину из-за уменьшения числа рядов пассажирских кресел. Однако конструкция фюзеляжа существенно изменена для повышения его надёжности, обеспечения безопасности при повреждении, уменьшения скорости роста трещин, обеспечения заданного ресурса, снижения массы и улучшения качества наружной поверхности.

Крыло на Ил-96 значительно отличается от установленных на Ил-86. Размах крыла — более 60 метров, а площадь — 391 м²: на 70 м² больше, чем у Ил-86. Отличительными особенностями крыла являются крупные вертикальные законцовки высотой 3,1 м. Крыло Ил-96 обладает сложной взлётно-посадочной механизацией, состоящей из двухщелевых закрылков и предкрылков по всей длине передней кромки.

Горизонтальное оперение Ил-96 — то же, что у Ил-86, а площадь вертикального оперения возросла за счет увеличения его высоты на полтора метра. Необходимость увеличения площади вертикального оперения обусловлена требованием обеспечения путевой устойчивости в случае отказа одного вигателя.

Самолеты местных авиалиний

Региональные

Ан-140 — украинский турбовинтовой региональный грузопассажирский самолёт, разработанный АНТК «Антонов».

Предназначен для пассажирских и грузопассажирских перевозок на расстояние до 3700 км. Ан-140 разрабатывался как замена устаревшим самолётам Ан-24 и Ан-26.

Самолёт серийно производят Харьковское государственное авиационное производственное предприятие (ХГАПП) на Украине и Самарский авиационный завод «Авиакор» в России

Конструкция самолёта

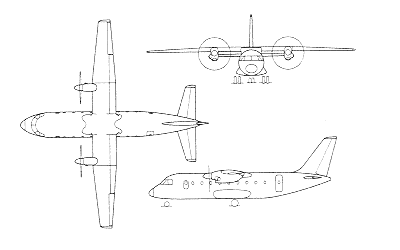

По своей конструкции самолёт Ан-140 является двухмоторным высокопланом. Самолёт имеет трёхстоечное шасси повышенной проходимости с пневматиками низкого давления. Конструкция Ан-140 включает вспомогательную силовую установку, расположенную в хвостовой части фюзеляжа и обеспечивающую автономную эксплуатацию самолёта на необорудованных аэродромах.

Аэродинамическая схема и управление

Ан-140 — двухмоторный турбовинтовой высокоплан с однокилевым оперением. Крыло прямое с поперечным V = 0, оперение малой стреловидности с положительным поперечным V стабилизатора. Управление без гидроусилителей с помощью двух элеронов, руля направления (РН) и двух половин руля высоты (РВ).

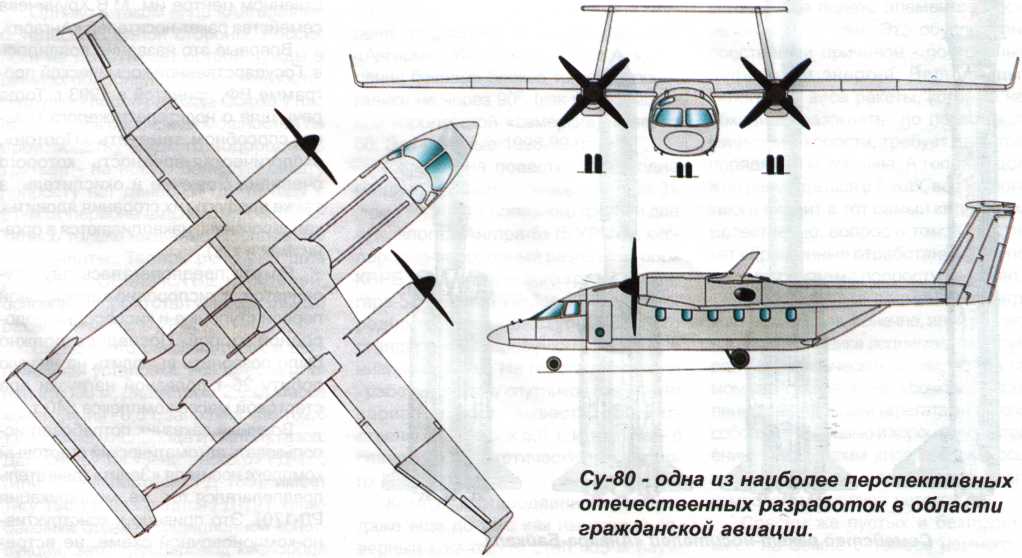

Су-80 (С-80) — самолёт для местных и региональных авиалиний разработки ОКБ Сухого. Разрабатывался в пассажирском (Су-80П) и грузопассажирском (Су-80ГП) варианте.

Самолёт имеет герметичный салон и предназначен для перевозки 30 пассажиров или до 3300 кг груза на расстояние до 1300 километров. Особенностью самолёта является его конвертируемость, то есть возможность быстрого переоборудования из пассажирского варианта в грузовой и обратно. Наличие грузовой рампы позволяет транспортировать автомобильную технику и стандартные авиационные контейнеры.

Конструкция

Самолёт представляет собой двухбалочный высокоплан нормальной аэродинамической схемы с прямым крылом большого удлинения с развитой механизацией. П-образное хвостовое оперение образовано двумя килями на балках и стабилизатором, замыкающим силовую схему.

Фюзеляж самолёта является самостоятельным модулем с узлами крепления передней опоры шасси, крыла и поддерживающего пилона. В балках размещаются двигатели, отсеки оборудования и самолётных систем. В фюзеляже находятся отсек радиолокатора, кабина экипажа, отсек БРЭО и грузопассажирская кабина. Шасси трёхопорное, убираемое в полёте, с носовым колесом. Посадка-высадка пассажиров и загрузка-выгрузка грузов осуществляется через трап-рампу в хвостовой части фюзеляжа.

Легкие пассажирские самолеты

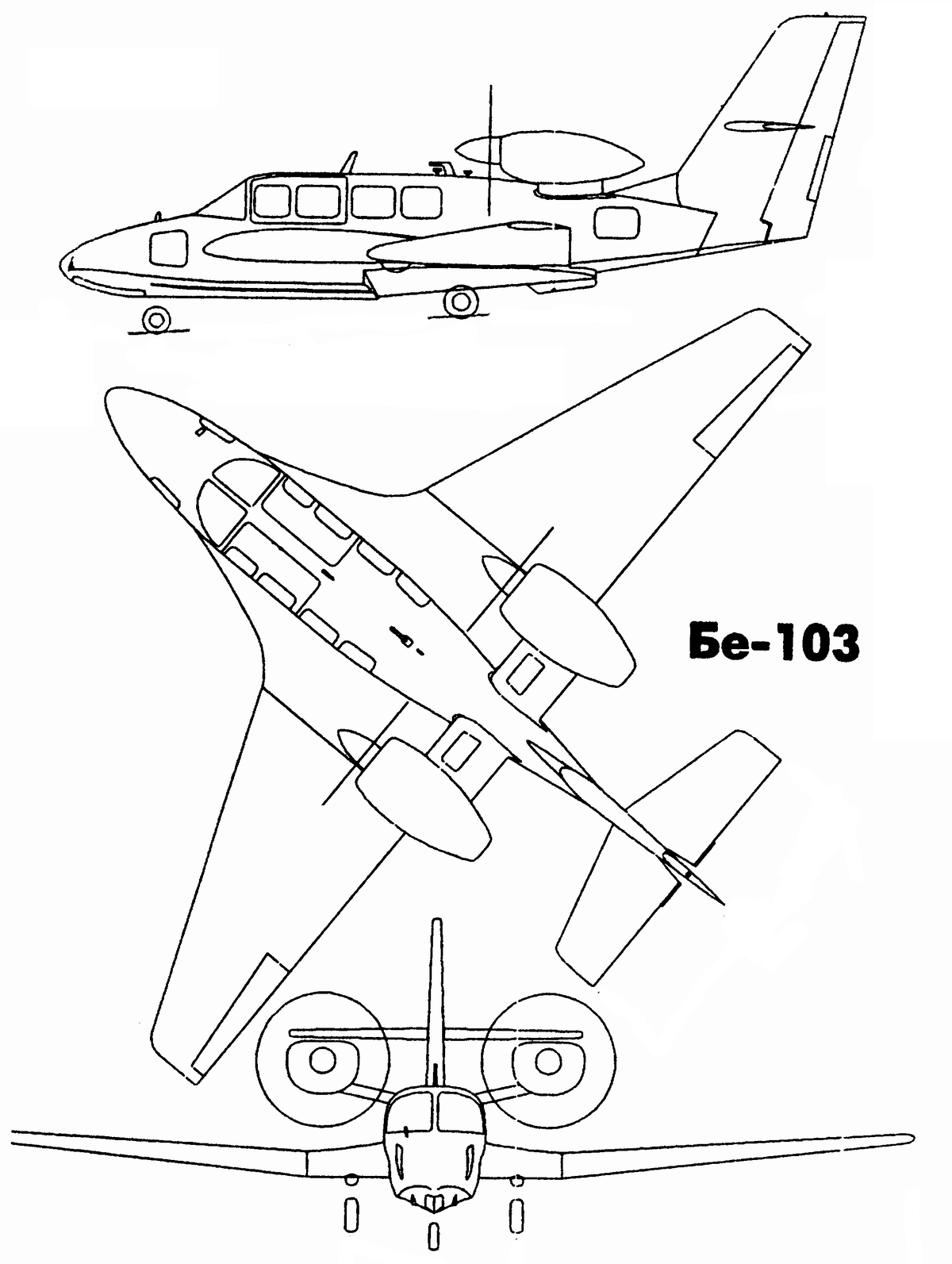

Бe-103 — лёгкий самолёт-амфибия. Создан в ОКБ Бериева.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ.
Самолет-амфибия Бе-103 представляет собой моноплан с низко расположенным, водоизмещающим трапециевидным крылом с корневыми наплывами, цельно поворотным горизонтальным оперением и трёх опорным шасси с передней опорой. Реализация концепции водоизмещающего крыла с возможностью глиссирования на трех точках (редан, правая и левая задние кромки крыла) дает существенный выигрыш в устойчивости движения по воде и повышении мореходности. Профиль крыла в районе стыка лодки и центроплана имеет уплощенную нижнюю поверхность, соответствующую профилю NACA-4410 с плавным переходом к стыку центроплана и консоли. Консоль имеет постоянный профиль NACA-2412M, модифицированный в области носика, с утолщенной задней кромкой, на консольной части крыла размещен фиксированный предкрылок.
Конструкция агрегатов планера клепаная, выполнена из алюминиевых сплавов с применением специальных мер антикоррозионной защиты (в связи с эксплуатацией самолета в морских условиях) и из композиционных материалов на основе стеклонаполнителей.

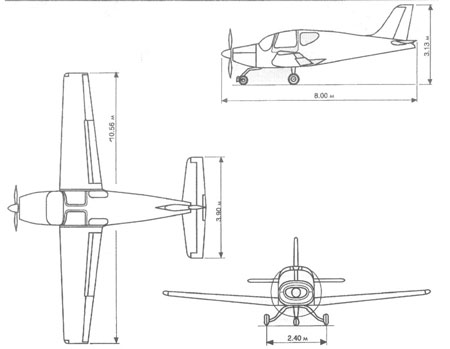

Ил-103 — пятиместный (пилот и четыре пассажира) одномоторный поршневой пассажирский самолёт-воздушное такси.

Самолёт сертифицирован по нормам АП-23 МАК в 1996 году. В качестве двигателя выбран Teledyne Continental Motors IO-360ES мощностью 210 лс. Дальность — 1000 км.

КОНСТРУКЦИЯ И МАТЕРИАЛЫ. Самолеты всех модификаций имеют клепальный цельнометаллический планер из алюминиевых сплавов.

При освоении самолета в серийном производстве Луховицкий машиностроительный завод использовал опыт клепки тонколистовых обшивок, полученный при производстве самолета СЛ-90 Леший.

В конструкции планера применены плакированный листовой Д-16, титановые сплавы, композиционные материалы. В производстве самолета применяется специальная клепка особо тонких обшивок и композиционных стеклопластиков. Применение современных материалов для отделки салона самолета обеспечило выполнение норм по горючести FAR 28.853.
Устанавливаемые системы вентиляции и обогрева создают достаточно комфортные условия полета.

В конструкции самолета используются двигатели, воздушный винт и часть бортового оборудования производства США.

Сельскохозяйственные самолеты

Су-38 — российский лёгкий сельскохозяйственный самолёт, предназначенный для распыления жидких и сыпучих химикатов при авиационных агрохимических работах. Является первым самолётом такого типа, спроектированным и построенным в ОКБ Сухого в рамках проекта «Гражданские самолёты Сухого». В настоящее время проект окончательно закрыт.

Конструктивные особенности

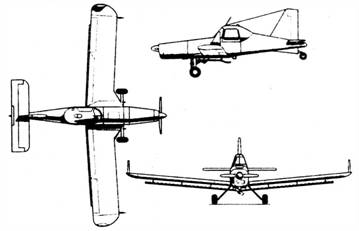

Су-38Л сконструирован как свободнонесущий одноместный моноплан с нижним расположением крыла, на котором размещается традиционное навесное оборудование для распыления химикатов американской фирмы «Трансленд».

Конструкция планера самолёта выполнена из композиционных материалов, обеспечивающих необходимые прочностные и весовые характеристики при заданном ресурсе, пожаробезопасность, коррозийную стойкость, требуемый комфорт и безопасность. Кабина Су-38 оснащена специальным креслом, уменьшающим ударные нагрузки. Жесткий каркас безопасности препятствует смятию кабины при столкновении с препятствием. Имеется также металлический отбойник перед лобовым стеклом. Его верхняя часть соединена стальным тросом с верхней частью киля, что позволяет перебрасывать через самолёт внезапно возникший электрический провод.

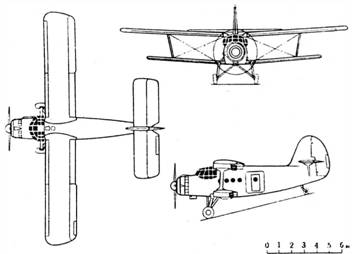

Ан-2СХ — сельскохозяйственный самолёт со спецоборудованием для авиахимработ. Самолёт имеет оборудование для сыпучих и жидких химикатов. Оборудования для сыпучих химикатов состоит из химбака и туннельного распылителя. Для размельчения химикатов в баке находилась мешалка с приводом от верхнего ветряка. Загрузка бака производится через два люка на верху фюзеляжа. Оборудования для жидких химикатов состоит из химбака и опрыскивателя с подкрыльевыми штангами. Для работы опрыскивателя под фюзеляжем установлен насосный агрегат с ветряком.
