Рис. 40. Перекрестно - стержневые конструкции
Типы перекрестно-стержневых конструкций: а – покрытия большого пролета; б - пространственная конструкция покрытия 36×36 м. Типы сеток и опирание: в-e – павильонные покрытия; ж – неразрезная конструкция покрытия; з, и, к – с треугольной сеткой. Применение перекрестно-стержневых конструкций: л – пространственная конструкция теплицы;
м – пространственная конструкция выставочного павильона; н – рамная конструкция спортивного зала
Для разгрузки основного пролета целесообразно устройство консольных свесов
структурной плиты с вылетом консолей в 0,2 - 0,25 основного пролета. Структурные конструкции выполняют с пролетами от 18 до 200 м и применяют для перекрытий общественных зданий. Возможно применение перекрестно – стержневых конструкций в качестве несущей части стен большой высоты (рис. 41).

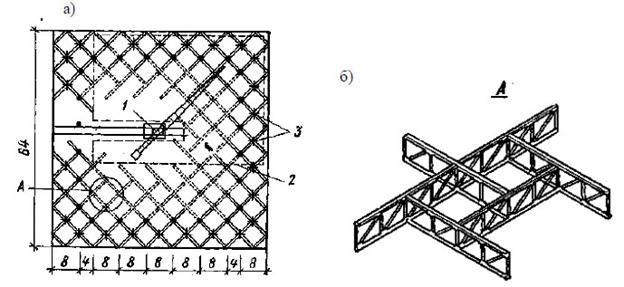

Р ис. 41. Констр у кция пер екр естного покр ытия над залом Дома мебели в
М оскв е:
а – план расположения перекрестных ферм; б – деталь узла А; 1 – башенный кран Т- 266 грузоподъемностью 3 т ; 2 – контур перекрытия подвала; 3 – временные монтажные стойки

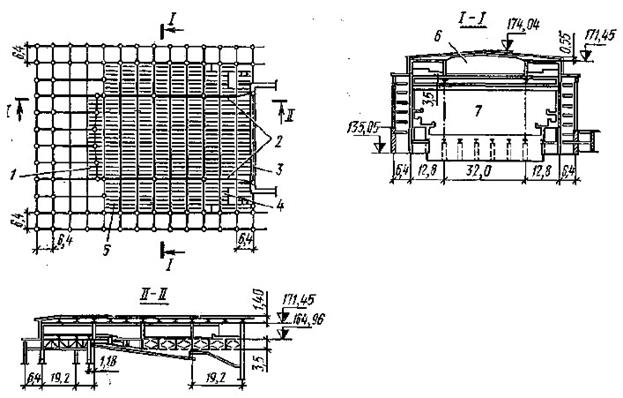

Другим примером перекрестной конструкции может служить перекрытие над зри-
тельным залом Дворца съездов в Кремле (рис.42)
Перекрытие состоит из стальных поперечных балок, с шагом 6,4 м, и двух продоль-
ных стальных балок, отстоящих от опор 12,8 м. Поперечные балки сплошные двутавровой
формы, продольные – решетчатые; высота балок 3,5 м.
Расстояние между осями поперечник диафрагм называемой пролетом оболочки, а между осями бортовых элементов – длиной волны.
Цилиндрический свод-оболочка – безраспорная конструкция, работающая на попе-
речный изгиб как балка пространственной формы, свод – распорная конструкция, работающая преимущественно на осевые усилия. Для обеспечения последнего условия кривая свода принимается пологой, в то время как для повышения жесткости свода – оболочки целесообразна большая кривизна формы, наконец, продольная ось длинного цилиндрического свода оболочки размещается параллельно перекрываемому пролету, а продольная ось свода – перпендикулярно ему. Стабильность формы цилиндрической оболочки обеспечивается торцовыми диафрагмами жесткости. Статическая работа, геометрическая форма и размещение в пространстве цилиндрического свода-оболочки существенно отличаются от работы свода.Цилиндрические и коноидальные своды-оболочки используются по большей части в многоволновых одно- и многопролетных сочетаниях; применяют консольные и бесконсольные, параллельные и веерные оболочки, разнообразные формы жесткости элементов (рис.43).
Цилиндрические оболочки могут применяться при пролетах до 24 м при ширине обо-
лочки 6-12 м, высоте 2-3 м и толщине 3 см.
Иногда цилиндрическим оболочкам придают несимметрическое сечение, например,
при устройстве шедовых (пилообразных) покрытий больших пролетов (рис. 44, а-в).
Сетчатые цилиндрические оболочки обладают большой архитектурной выразительно-
стью (см. рис. 44, в).
В большепролетных покрытиях общественных зданий применяют оболочки одинарной кривизны, имеющие цилиндрическую форму.
