Пространственные конструкции покрытий больших пролетов
Для перекрытия больших пролетов наиболее целесообразны пространственные конструкции, которые в эстетическом отношении превосходят плоские линейные конструкции –балки, фермы, рамы и арки. Пространственные конструкции выполняют в металле, железобетоне, дереве. Наиболее простые из них – это складки, т. е. пространственные балки, составленные из отдельных плоских элементов (рис. 38)

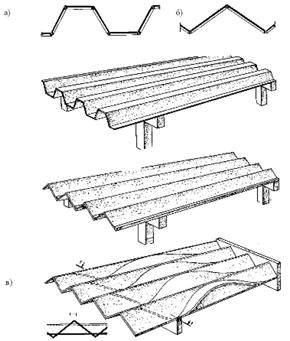

Рис. 38. Железобетонные складчатые покрытия:
а – трапециевидная складка; б – треугольная складка; в – усложненная треугольная складка;
Геометрические формы складчатых конструкций различны: отдельные складки могут иметь треугольное и трапециевидное сечение и иметь друг с другом параллельные, веерные или встречные сочетания. Складки получают применение в покрытиях пролетом до 40 м и в высоких стенах при необходимости повышения их жесткости. Получило распространение сочетание складчатых стен и покрытий с жесткими сопряжениями между ними в виде пространственной рамной конструкции. Складки используют в арочных и шатровых покрытиях для помещений с прямоугольным, трапециевидным, многоугольным или криволинейным
планом (рис. 39).

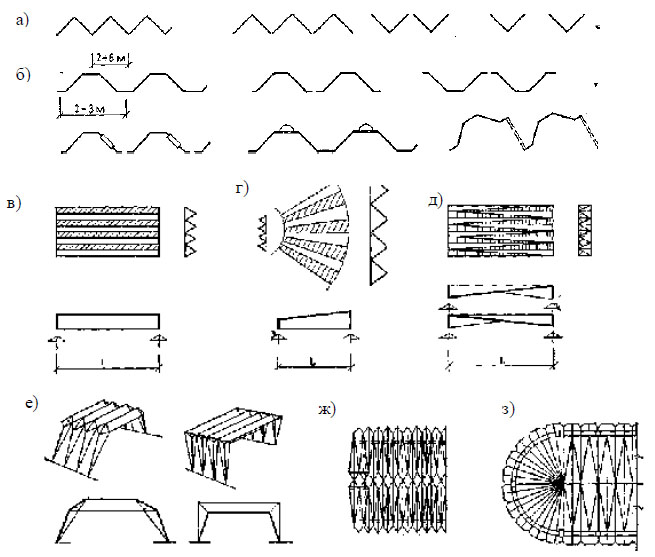

Рис. 39. Складчатые покрытия
а – формы и габариты сечения монолитных и сборных складок; б – схемы размещения устройств верхнего света.
Формы покрытий: в – параллельными складками; г – то же, веерными; д – встречными; е – складчатые рамы; примеры фрагментов покрытий; ж – встречными складками; з – сочетанием веерных и встречных складок
Металлические складчатые покрытия, особенно, перекрестно-стержневые позволяют получить значительный архитектурный и экономический эффект при пролетах до 50 м. Такие решетчатые (перекрестно-стержневые) складки, составленные из трехметровых трубчатых стержней, при высоте 2,12 м позволяют перекрывать пролет до 30 м, а при устройстве двух и трехрешетчатой системы с увеличением высоты конструкций – до 54 м.

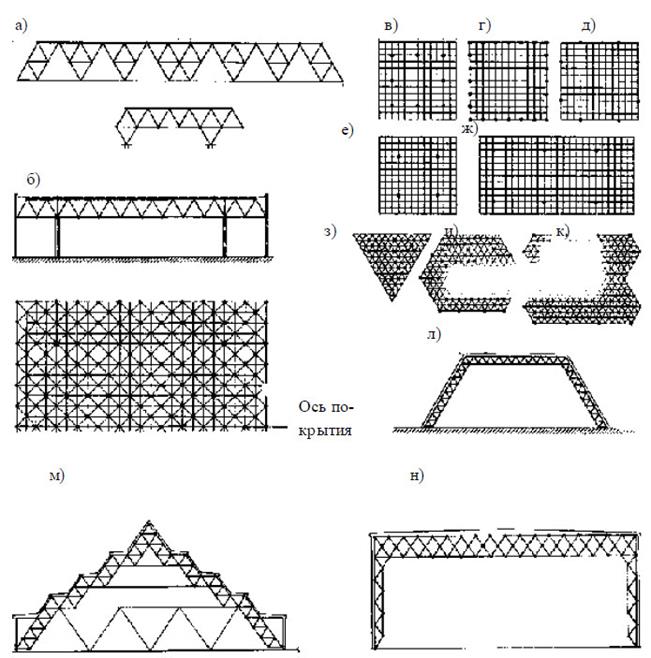

Перекрестно-стержневая конструкция при плане помещения, приближающейся к
квадрату, превращается в пространственную сетку, состоящую из перекрещивающихся по-
ясных стержней и пространственной решетки, поставленной по диагонали квадратных ячеек(рис. 40).
Возможности такой конструкции (структуры) очень широки, т. к. ее можно опирать на колонны в любой точке. М одульная сетка пространственных перекрестно-стержневых конструкций строится по ортогональной (преимущественно 3×3 м) треугольной или шестиугольной системам (рис. 40, в-е). Такие конструкции применяют для самых разнородных покрытий с опиранием по контуру на внутриконтурные колонны (рис 40, л-н).
