1 – балка длиной 48 м; 2 – утепленное покрытие; 3 – светильник; 4 – конструкция ос-
текленного перекрытия
а)
б)
в)
г)

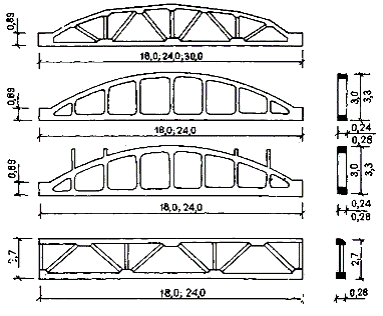

Рис. 31. Стропильные железобетонные фермы
а – сегментная ферма; б – то же, безраскосная; в – то же, для пологой или плоской
кровли; г – с параллельными поясами
Пролеты ферм, выполненных из сборного железобетона, в большинстве случаев не
превышает 30 м, так как при больших пролетах перевозка ферм затруднительна. Поэтому,
сборные железобетонные фермы больших пролетов целесообразно сваривать на месте их отдельных элементов (рис. 32).

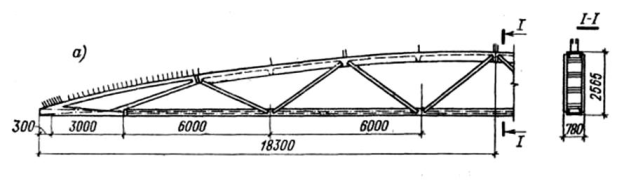

Рис.32. Железобетонная предварительно
напряженная ферма пролетом 36 м, собираемая
из отдельных элементов:
а – конструктивное решение фермы;
б – деталь крепления раскосов.
Целесообразно решение покрытий достигается также при применении длинномерных
сборных настилов, укладываемых по продольным балкам, опертым на колонны, или по несущим продольным стенам. Такие настилы могут быть пустотелыми – высотой 80 – 100 см;ребристыми – шириной 1,5 – 3 м, типа ТТ, сводчатыми, вспарушенными, гиперболического очертания и т. д. (рис. 33).
Для создания крупных общественных помещений могут применяться одноэтажные
рамные конструкции, в которых ригели жестко соединены с колоннами.
Железобетонные рамы больших пролетов применяют редко ввиду их массивности и
высокой стоимости (рис. 34 а, б)
Пример уникальной железобетонной рамы покрытия подземного выставочного зала в Турине пролетом 53,27 м показан на рис. 34, в.
В большепролетных общественных зданиях применение деревянных клееных рам да-
ет значительное уменьшение материалоемкости конструкций при простоте изготовления (см.рис. 34, г).
Металлические рамы сплошного сечения целесообразны только при сравнительно небольших пролетах (до 24 м), решетчатые же рамы могут применяться в пролетах до 150 м(рис. 35, а).
Рамные конструкции могут иметь разнообразные формы с прямыми, ломанными и
криволинейными очертаниями, что в ряде случаев позволяет получить определенный архитектурный эффект. Они допускают устройство крупных нависающих консолей, например, на железнодорожных перронах, посадочных площадках аэровокзалов, над трибунами стадионов, входами в крупные общественные здания (рис. 35, б).
Арочные покрытия перекрывают пролеты 100 м и более. Высокие архитектурные ка-
чества арочных конструкций позволяют во многих случаях получить выразительные интерьеры крупных залов (рис. 35, в).

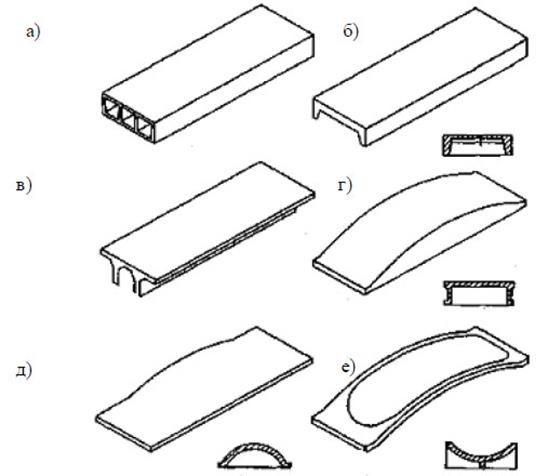

Рис. 33. Длинномерные сборные железобетонные настилы покрытий:
а – пустотный «динакор»; б – ребристый; в – настил типа ТТ; г – сводчатый настил
КЖС; д – вспарушный; е – гиперболический

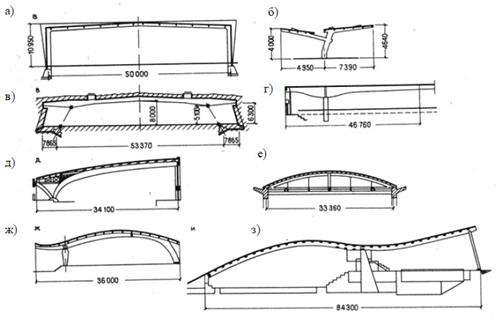

Рис. 34. Рамные конструкции больших пролетов:
а – выставочный павильон в Гамбурге (ФРГ); б – навес на автомобильной выставке в
Сиднее (Австралия); в – подземный выставочный зал в Турине (Италия); г – здание бассейна
Ла-Турель; д – здание бассейна в Реймсе (Франция)
