Рис 8. Основные виды внутреннего вертикального механического транспорта
а) лифты;
б) патерностеры;
в) эскалаторы
Пассажирские лифты имеют грузоподъемность 400-750 кг и вмещают от 4 до 11 че-
ловек, скорость 1-1,5 м/с. Лифты общего пользования и служебно-хозяйственные имеют грузоподъемность 1000-1500 кг. (14-21 чел.) и скорость 1-3,5 м/с.
Расположение лифтов в зданиях должно обеспечивать быструю и безошибочную про-
странственную ориентацию посетителей и исключать образование пересекающихся потоков в вестибюлях и коридорах.
Лифты должны быть легко доступны, располагаться в вестибюле недалеко от входов в здание. В зданиях до 8 этажей лифты располагают обычно около лестниц или в лестничных клетках. В зданиях большей этажности, где лифты являются основным видом вертикального транспорта, а лестницы дублирующим средством передвижения, лифты группируются в узловых частях здания. Количество лифтов в группе – не более 8.
Предлифтовые помещения имеют ширину не менее 1,5 ширины кабины лифта.
Лифт непрерывного действия (патерностер) представляет собой многокабинный не-
прерывно движущийся подъемник с кабинами на одного или двух человек. С интервалом,
равным высоте этажа, кабины подвешиваются на стальных канатах в лифтовой шахте,
имеющей открытые поэтажные проемы для входов и выходов пассажиров. Движение кабин
осуществляется по замкнутой цепи. Над лифтовой шахтой устраивается машинное отделе-
ние, а в нижней части шахты – приямок для свободного перемещения кабин в момент изме-
нения направления их движения со спуска на подъем (см. рис.8).

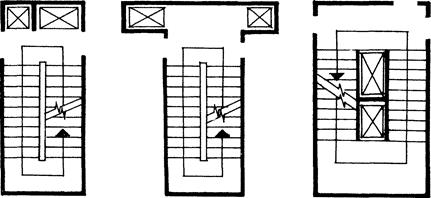

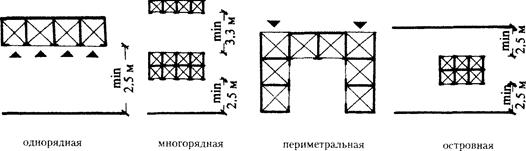

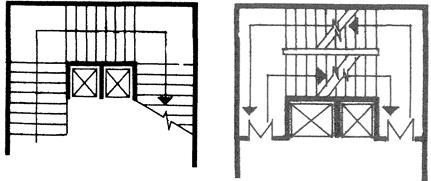

Варианты компоновки лифтов
Эскалатор – наклонная лестница с движущимися ступенями для перемещения людей
между этажами. Эскалаторы используют в универмагах, на вокзалах, в станциях метро и
других местах непрерывного движения больших масс людей. Эскалаторы дают наибольшую
производительность подъема пассажиров непрерывным потоком. Пропускная способность эскалатора в 4-5 раз выше, чем лестницы той же ширины. Эскалатор с шириной ленты в чистоте – 84,5 см имеет пропускную способность 4000 чел/ч.
Эскалаторы могут быть одинарными, двойными и с большим числом лент. Размещают их в соответствии с направлениями и размерами людских потоков (рис.9).

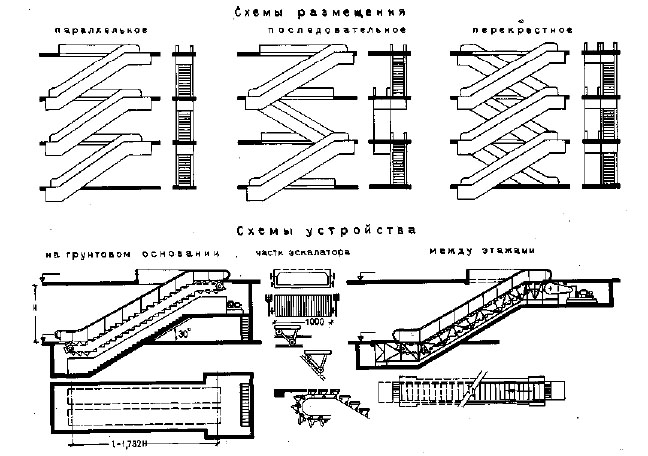

Рис.9. Эскалаторы
Угол уклона эскалатора равен 30°, ширина ленты – 60-110 см (обычно 80 см), ско-
рость – около 0,5 м/с, проступь равна 40 см.
В общественных зданиях и сооружениях используются в основном три схемы уста-
новки эскалаторов: с параллельным, перекрестным и последовательным расположением
маршей. Наиболее универсальной с точки зрения оптимальной организации движения пас-
сажиров является третья схема. Для обеспечения пожарной безопасности эскалаторы как
средства связи между этажами здания должны дублироваться обычными лестницами, распо-
ложенными в огнестойких лестничных клетках. При этом эвакуационная пропускная спо-
собность лестниц не должна быть ниже максимальной пропускной способности всех уста-
новленных эскалаторов.
.Мусороудаление и пылеуборка
В общественных зданиях следует предусматривать систему очистки от мусора и пылеуборку. временного (в пределах санитарных норм) хранения мусора и возможность его вывоза. Средства удаления мусора из здания должны быть увязаны с системой очистки населенного пункта. При отсутствии
пневматической системы мусороудаления необходимо проектировать мусоропроводы:
- в 3-этажных и более зданиях высших учебных заведений, гостиниц и мотелей на 100 мест и более;
- в 2-этажных и более зданиях больниц на 250 коек и более и родильных домах на 130 коек и более;
- в многоэтажных административных зданиях численностью 300 и более работающих;
- в многоэтажных бытовых зданиях общей площадью 3000 м2 и более;
- в 5-этажных и более зданиях другого функционального назначения.
Ствол мусоропровода должен быть воздухонепроницаемым и звукоизолированным от строительных конструкций и не должен примыкать к помещениям с постоянным пребыванием людей. Мусоросборную камеру следует размещать непосредственно под стволом мусоропровода. Не допускается расположение мусоросборной камеры под помещениями с постоянным пребыванием людей. Высота камеры в свету должна быть не менее 1,95 м. Мусоросборная камера должна иметь самостоятельный открывающийся наружу вход, изолированный от входа в здание.
Централизованную или комбинированную систему вакуумной пылеубор- ки следует предусматривать в следующих зданиях:
- театрах, концертных залах, музеях;
- читальных и лекционных залах и книгохранилищах библиотек на 200 тыс. единиц хранения и более;
- магазинах торговой площадью 6500 м2 и более;
- корпусах гостиниц, санаториев, учреждений отдыха и туризма, стационаров лечебных учреждений на 500 мест и более:
- учреждениях управления, научно-исследовательских институтах, проектных и конструкторских организациях с количеством сотрудников 800 чел. и более:
- специализированных зданиях с повышенными санитарно-шгиеничееки-
ми требованиями.
5. Конструктивное построение здания
Каркас, его особенности.
По характеру статистической работы все несущие конструкции подразделяются на
плоскостные и пространственные. В плоскостных – все элементы работают под нагрузкой
автономно, как правило в одном направлении, и не участвуют в работе конструкций, к кото-
рым они примыкают. В пространственных – все или большинство элементов работают в
двух направлениях и участвуют в работе сопрягаемых с ними конструкций.
Благодаря этому повышается жесткость и несущая способность пространственных
конструкций и снижается расход материалов на их изготовление.
Выбор типа и материала несущих конструкций при проектировании определяется ве-
личинами перекрываемых пролетов. При малых пролетах применяют простые плоскостные и
стержневые конструкции, при больших – более сложные пространственные.

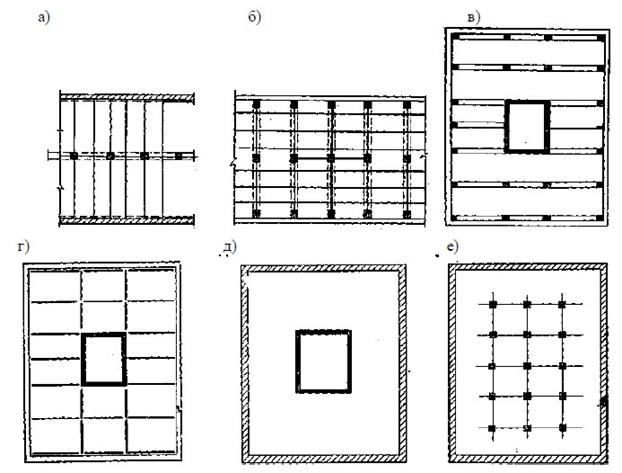

Рис. 21. Комбинированные системы:
а – с неполным каркасом; б – со связевым каркасом; в – каркасно-ствольная; г – ствольно-стеновая; д – оболочково-ствольная; е – каркасно-оболочковая.

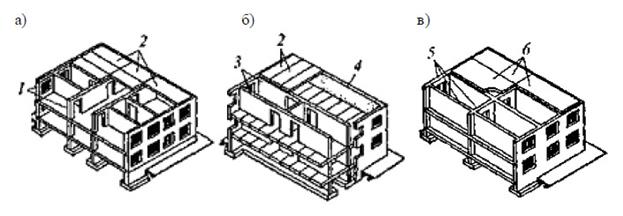

Рис. 22. Бескаркасная система зданий:
а – с продольным расположением несущих стен; б – с поперечным расположением не-
сущих стен; в – перекрестная; 1 – наружные и внутренние несущие стены; 2 – плиты между-
этажных перекрытий; 3 – наружные самонесущие стены; 4 – торцовая несущая стена; 5 – про-
дольные и поперечные несущие стены; 6 – плиты перекрытия, опертые по контуру
Пространственные решетки.
Для совремеяного города характерна динамика и мобильность элементов его структуры, что связано с ростом города и городского населення, усиливающейся концентрацией населения в городских центрах, изменением
социальной структуры и психслогии городских жителей,
характера обшения и образа жизни и, наконец, общим научно-техническим прогрессом.
Естественно, в таких условиях любое здание быстро морально устаревает. Учесть же при проектировании и строительстве все возможные варианты его использования практически невозможно. Если же ориентироваться на будущее, может оказаться: то, что хорошо в перспективе,- не соответствует сегодняшним потребностям. Единственным выходом могут быть гибкие решения зданий с универсальным использованием внутренне го пространства, позволяющие реагировать на все изменения функциональной структуры сооружения.
Потребовались совершенно новые структуры общественных зданий, в поисках которых наметились такие основные тенденции:
Первая - традиционная, основана на синтезе структуры и формы, когда конструктивная структура и организуемое ею пространство совпадают. Этот подход характерен для лучших памятников архитектуры прошлого,а также для творчества большинства современных архитекторов. Но и здесь появилась новая градостроительная черта: архитектура замкнутых объемов уступает место раскрытым и сквозным архитектурным формам, связывающим здание с окружением. Гибкость решений здесь дос - тигается благодаря применению принципов планировочной вариабельности и конструктивной трансформации, которые получают все большее развитие в различных типах зда - ний: торговых, зрелищных, залах многоцелевого назначения, спортивных сооружениях.
Вторая тенденция состоит в поисках пространственных структур, позволяющих получать разнообразные композиции зданий при одной конструктивной системе.
Это направление прогрессивно, благодаря возможности сочетать требования индустриального массового строительства и разнообразные требования типологического характера; на одной конструктивной системе решать различные типы зданий, комплексы, жилищно-общественные образования.
Такие структуры меняют представление о здании, как о статически неизменном во времени и пространстве. Зняние рассматривается как система, изменяющаяся качественно и количественно, которую со временем можно усовершенствовать. Выдвигается четвертое измерение архитектуры - учет фактора времени.
В качестве примеров этого направления, широко распространенного в проектировании и строительстве западных стран, можно привести структурные решетки арх. Кондилиса (Франция), немецкую систему „трелемент"(ГДР, рис.2), системы
арх. Утцона (Дания) и др.
Поиски таких новых конструктивных систем, способных к преобразованиям и допускающих вариантность объемно-планировочных решений зданий и элементов их выразительности, но состоящих из ограниченного числа стандартных индустриальных изделий, идут по разным путям.
Один путь основан на исследовании архитектурно-конструктивных качеств пространственных систем,которые образовываются из повторяющихся пространственных трехмерных элементов (системы Утцона, композиции из объемних: блоков)', другой - на известном методе модульной системы, в основе которой заложены линейные отрезки конструктивно-планировочных параметров - вертикальные опоры и горизонтальные настилы перекрытий. Однако.применявшиеся до сих пор модульные сетки ограничивали объемно-планировочную вариабельность и предопределяли лишь одно решение, а если и давали возможность его изменения, то в пределах основных конструкций. Современные же поиски направлены на создание такой модульной сетки, которая допускает изменения в горизонтальной и вертикальной плоскости и дает свободу объемно-плаиировочному решению. Так решался проект университета в Западном Берлине, выставочный центр в Нюрнберге, Дом торговли в Базеле (рис. 8, 4).
В отечественной практике проектирования общественных зданий в последнее время также заметен резкий сдвиг в сторону поисков новых конструктивных систем, обеспечивающих полносборное индустриальное строительство и позволяющих разнообразить композиционные решения зданий. Одним из первых результатов таких поисков явилось строительство комплекса пионерских лагерей Нового Артека в Крыму, которое свидетельствует о безусловном успехе творческого использования индустриальных методов возведения массовых типов общественных зданий и внедрения метода вариантности архитектурно-планировочных решений с использованием унифицированных стандартных изделий.
