1 – примыкание или курдонерное размещение; 2 – центрально расположенное, про-
стой формы; 3 – центрально расположенное, сложной формы. Террасное или пирами-
дальное построение; 4 – локальное размещение
Вертикальные коммуникации
Лестницы и лестничные клетки подразделяются на:
- тип 1 — внутренние, размещаемые в лестничных клетках;
- тип 2 — внутренние открытые;
- тип 3 — наружные открытые;
обычные лестничные клетки:
- Л1 — с остекленными или открытыми проемами в наружных стенах на каждом этаже;
- Л2 — с естественным освещением через остекленные или открытые проемы в покрытии;
незадымляемые лестничные клетки:
- Я1 — со входом в лестничную клетку с этажа через наружную воздушную зону по открытым переходам, при этом должна быть обеспечена незадым- ляемость перехода через воздушную зону;
- Н2 — с подпором воздуха в лестничную клетку при пожаре;
- НЗ — со входом в лестничную клетку с этажа через тамбур-шлюз с подпором воздуха (постоянным или при пожаре).
Незадымляемые лестничные клетки необходимо проектировать в зданиях выше 28 м, при этом за высоту здания принимается высота от планировочной отметки земли до отметки подоконника последнего этажа здания.

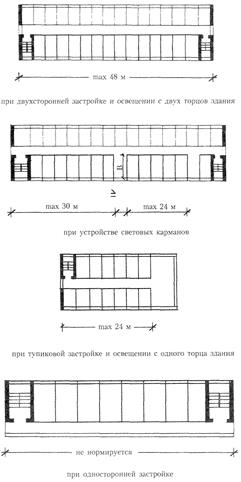

Предельная протяженность коридоров в зависимости от организации их освещения
Лестницы делятся на входные, главные и служебные (второстепенные), вспомогательные (для дополнительных связей между помещениями), аварийные и пожарные.
Размещают лестницы на основе общей схемы коммуникаций в здании так, чтобы
обеспечить удобную эксплуатацию и эвакуацию людей из здания.
Главные, или парадные, лестницы связывают вестибюль с группой помещений цен-
трального ядра здания и выполняются, как правило, открытыми.
Входные лестницы устраиваются в виде приподнятой перед входом платформы со
ступенями.
В зданиях, где зрительные залы или другие основные помещения общественного назначения располагаются на втором этаже, главные лестницы устраиваются как парадные.Служебные лестницы располагаются при служебных входах и предназначены для обслуживающего персонала. Вспомогательные лестницы служат для организации дополнительных связей между этажами и обеспечения подсобных функциональных процессов. Для эвакуации людей из здания при аварийных ситуациях кроме основных и вспомогательных необходимо устраивать аварийные лестницы.

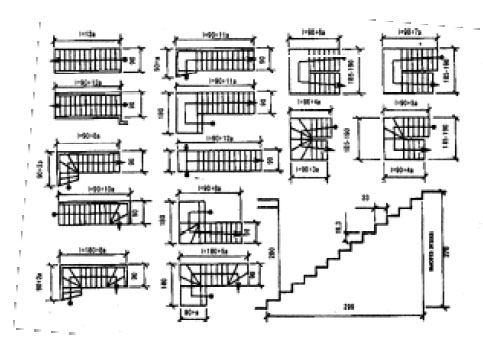

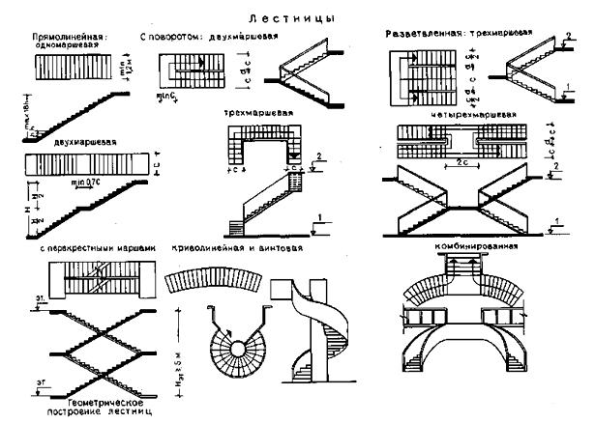

В зависимости от конструкции лестницы всех типов делятся на одномаршевые, двухмаршевые, трехмаршевые и многомаршевые (рис. 7, А).
