Вспомогательные помещения
Хозяйственные и технические помещения музея должны быть организованы таким образом, чтобы обеспечивать необходимый для них технологический режим: помещений температурный, влажностный, световой, санитарный, так как главной задачей музея является предупреждение или сведение к минимуму процессов старения предметов основного фонда.
К вспомогательным помещениям общественных зданий относятся:
- гардеробы - персонала;
- хозяйственные кладовые;
- кладовые и комнаты уборочного инвентаря;
- санитарные блоки;
- душевые;
- комнаты личной гигиены женщин.
Санитарные блоки в общественных зданиях следует располагать на каждом этаже на расстоянии не более чем 75 м от наиболее удаленного места постоянного пребывания людей. Нормали планировочных элементов указывают минимальные размеры санитарных узлов и душевых, продиктованные эргономическими нормами. Так, минимальная ширина уборной — 800- 850 мм, минимальная глубина — 1200 мм при двери, открывающейся наружу, минимальная ширина тамбура-шлюза с умывальником (обязательный элемент санитарного узла общественного здания) — 850 мм. Ширина душевой кабины — 900 мм, глубина — 1650-1900 мм. При наличии в числе работающих инвалидов с нарушением работы опорно-двигательного аппарата кабину для инвалидов следует предусматривать независимо от числа санитарных приборов. При гардеробах персонала необходимо предусматривать душевые кабины.
В зданиях следует предусматривать помещения для хранения, очистки и сушки уборочного инвентаря, оборудованные системой горячего и холодного водоснабжения и, как правило, смежные с уборными. Площадь этих помещений следует принимать из расчета 0,8 м2 на каждые 100 м2 площади этажа, но не менее 4 м2. При площади этажа менее 400 м2 допускается предусматривать одно помещение на два смежных этажа.
Санитарные узлы – помещения санитарно-гигиенического назначения, сгруппиро-
ванные в узлы (туалеты, умывальники, ванные, душевые, сушилки для одежды и т. п.). Эти
помещения оборудуются водопроводом и канализацией, что определяет группировку и раз-
мещение их в здании. Гигиенические помещения необходимо изолировать от других поме-
щений и группировать в особые узлы как в плане одного этажа, так и по вертикали друг над
другом (см. рис.14).
Помещения туалетов, в соответствии со СНиПом, располагаются на расстоянии, не
превышающем 75 м от наиболее удаленного места пребывания людей. Входы в сан. узлы
предусматриваются через шлюзы с умывальниками. Обычно кабины с приборами и оборудованием блокируются около внутренней стены. Двери в кабины открываются наружу.Количество приборов в санузлах (унитазов, душей, умывальников и т. п.) и их площади определяются в зависимости от количества людей в здании. Расчет количества приборов ведется с учетом соотношения мужчин и женщин, находящихся в здании, и зависит от типа здания.
Размеры кабин в чистоте принимаются 1,2×0,85 м. Высота перегородок не менее 1,8м.
Низ перегородок – на уровне 0,2 м от пола.
Ширина проходов в сан. узлах проектируется: между двумя рядами кабин – 1,5 м, а
при числе кабин более шести – 1,2 м; между рядами кабин и стеной или перегородкой – 1,3м,
а при расположении писсуаров против кабин – 2 м. Расстояние между осями настенных писсуаров принимается – 0,7 м.
Ширина прохода между рядами умывальников – 1,6 м, а между рядами умывальников и стеной или перегородкой – 1,1 м. Расстояние между кранами умывальников – 0,65 м.Ширина прохода между рядами душевых кабин – 1,5 м, а между рядом кабин и стеной или перегородкой – 0,9 м. Размеры (в плане) для открытых душевых кабин принимаются 0,85×1 м (рис.14).
Санузлы и душевые детских дошкольных учреждений, школ, больниц и спортивных сооружений проектируются по нормам соответствующих глав СНиП. Так, санитарные узлы в школах оборудуются из расчета 1 унитаз на 30 девочек, 1 унитаз и писсуар на 40 мальчиков и 1 умывальник на каждые 60 учащихся.
В административных, проектных и других учреждениях 1 унитаз и 1 писсуар на 50
мужчин и 1 унитаз на 20 женщин.
В театрах, концертных залах, клубах и других зрелищных учреждениях 1 унитаз и 2
писсуара на 100 мужчин и 1 унитаз на 50 женщин.
В спортивных залах душевые оборудуются из расчета – 1 рожок на 10 человек, в бас-
сейнах – 1 рожок на 3 человека.

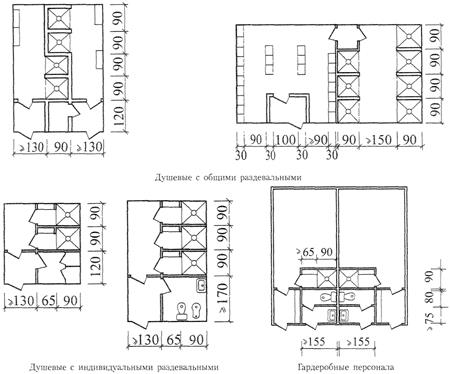

Схема размещения санитарных узлов.

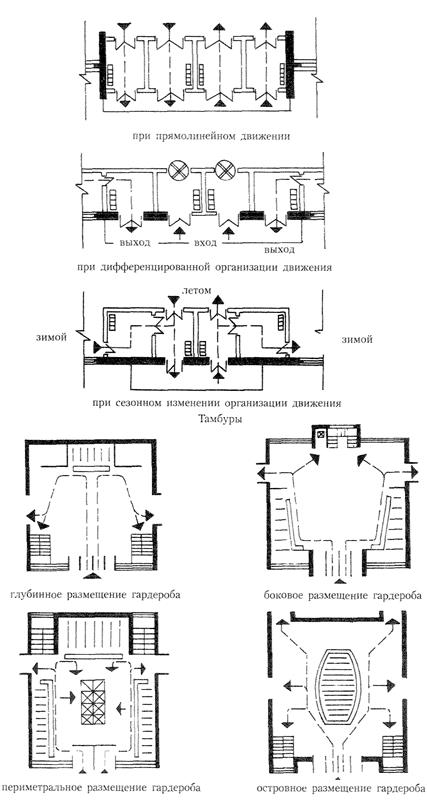

Схема размещения гардеробов.
Горизонтальные коммуникации
Основными коммуникационными помещениями являются коридоры. В зависимости от объемно-планировочных решений зданий они делятся на следующие виды: коридоры с односторонней застройкой, с двухсторонней застройкой, со смешанной застройкой.
Коридоры могут проектироваться прямолинейными, криволинейными, с уступами,
прямоугольной, кресто - и «У» - образной формы, а также, в зависимости от освещения,
сквозными (при двухстороннем освещении с торцов), тупиковыми и со световыми карманами (при освещении с одной стороны). Главными считаются коридоры, ведущие к вертикальнымкоммуникационнымузлам.
Предельная длина коридора при двухстороннем освещении с торцов не должна превышать 48 м, при освещении с одного торца – не более 24 м. При большей длине требуется устраивать световые карманы через 24 м, первый световой карман отстоит от освещаемого торцамаксимумна 30 м.
Ширина коридора рассчитывается в соответствии с интенсивностью людских пото-
ков, но должно быть не менее 1,5 м для главных и 1,25 м – для второстепенныхкоридоров в общественныхзданиях. Двери в коридорахоткрываются по пути эвакуации. 13
Ширина коридора для прохода одного человека с открыванием дверей внутрь поме-
щения при односторонней застройке делается не ýже 90-100 см, при таком же открывании дверей и проходомдвухчеловек ширина коридора равна 130-140 см.
Ширина коридора с открыванием дверей внутрь помещений при двусторонней за-
стройке для прохода двухчеловек принимается 160 см, для прохода трехчеловек – 200 см.
При открывании дверей в коридор его ширина устанавливается из расчета на 50 см
больше ширины двери; при односторонней застройке – составляет 140 см, при двухсторонней застройке равна 200см для разнесенного расположения дверей и 240 см при размещении дверей из помещений друг напротив друга.
Атриум как многоцелевое пространство берет на себя в здании роль вестибюля и
коммуникационного узла, концентрируя внутренние горизонтальные и вертикальные сообщения, обеспечивающие доступ ко всем функциональным зонам. Поэтапно расположенные галереи сокращают пути передвижения в сравнении с традиционной коридорной системой, оптимизируют функциональный процесс. Перенос вертикальных коммуникаций в центральную часть здания позволяет дополнительно сократить время на перемещение людей, а также высвободить наружный световой фронт. Сама организация помещений вокруг единого пространства, обращаемость в него облегчают ориентацию в здании, доступ к различным его участкам.
С архитектурной точки зрения атриум – это просторное помещение, высота которого составляет несколько этажей. Атриум может иметь прямое сообщение с помещениями, расположенными на этажах здания, или быть полностью изолированным. Иногда атриум образует своеобразный «световой колодец» для прилегающих помещений, от которых он отделен окнами. Атриумы в общественной и жилой застройке выполняют особую роль. С одной стороны, служат украшениемзданий, а с другой – выполняют полезныефункции (рис. 4).
Лет десять назад атриумы возводили главным образом в торговыхцентрахи вокзалах,
со временем древний архитектурный элемент стал появляться в гостиницах, бизнес-центрах, банках, театрах, музеях, школьныхзданияхи частныхдомах.
Здания с атриумами можно строить и эксплуатировать более экономично, чем обычные. Это своего рода гигантский вариант окна с двойным остеклением. Крыша атриумного пространства служит как быбуферной зоноймежду наружными внутреннимпространством.
Поэтому в отличие от обычных, для отопления которых требуются большие затраты,
зимой в атриумах холоднее, а летом – теплее. В некоторых случаях воздушное пространство атриума используется для принудительной циркуляции воздуха. С экономической стороны оптимален атриум-куб (минимальная площадь поверхности). Летний перегрев устраняют с помощью тентов, встроенныхв крышу.
Перекрытия атриумов, как правило, светопрозрачные. Эффект естественного освещения интерьера здания достигается за счет легкости несущих металлоконструкций и оптическихсвойств светопрозрачного материала.
Длительный зимний период с сумеречным освещением, заснеженный пейзаж за окнами компенсируется искусственной средой, решаемой по примеру зимнего сада.
Жизнь человека становится полнее, когда он ощущает свою тесную связь с природой.
И зимние сады – одна из таких ступенек к природе и к ощущению себя ее частью.
Основные ожидания, связанные со строительствомзимнего сада, таковы:
• расширение пространства;
• наслаждение солнечнымсветоми тепломв холодный период года;
• отдых, прогулки, ожидания;
• климатический буфер перед домом;
• выращивание цветов и растений круглый год;
• связь с природой;
• световой оазис в здании;
• продолжение лета.

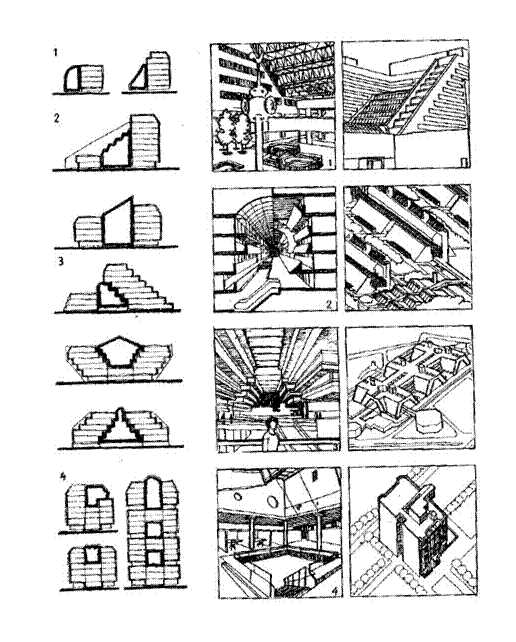

Рис. 4. Размещение и пространственная организация атриумов
в структуре зданий и комплексов:
