«Функциональное зонирование» схемы группировки помещений

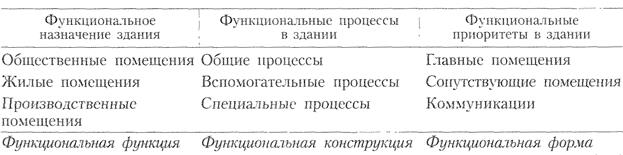

Все функции общественного здания можно подразделить на «доминирующие» и «сопутствующие».
Все функциональные процессы в общественном здании вне зависимости от его доминирующей функции можно разделить на:
- общие;
- специфические;
- вспомогательные.
Функциональное зонирование — разбивка сооружения на зоны из однородных групп помещений, исходя из общности их функции [2]. Функциональные блоки — общие по функции группы помещений.
Различают следующие типы функционального зонирования: - горизонтальное функциональное зонирование — все функциональные блоки расположены в одном уровне и связаны между собой горизонтальными коммуникациями;
- вертикальное функциональное зонирование — все функциональные блоки. расположены в разных уровнях и связаны между собой вертикальными коммуникациями;
- горизонтально - вертикальное функциональное зонирование строится на сочетании двух приведенных выше типов и является на практике наиболее распространенным»

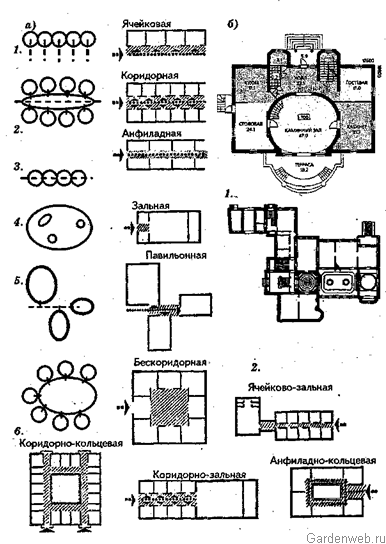

Основная задача функционального зонирования — выявление взаимосвязей между помещениями (или группами помещений) при сохранении их четкого разграничения. Эта задача решается при помощи определенной группировки помещений. При этом можно выявить следующие основные схемы группировки помещений, оказывающие определяющее влияние на организацию внутреннего пространства общественного здания;
- ячейковая;
- коридорная;
- анфиладная;
- зальная;
- атриумная;
- павильонная;
- смешанная (комбинированная).
Несмотря на разнообразные назначения и тематику выставок, их проектирование исходит из ряда общих условий, которые определяют необходимый набор помещений, функциональные требования к этим помещениям, к участку. Любая выставка предполагает открытую экспозицию части экспонатов. На художественной выставке ими являются некоторые скульптуры, на промышленной или сельскохозяйственной - часть особо крупных агрегатов, сельскохозяйственных машин и пр. В связи с этим территория открытой экспозиции должна быть не менее площади закрытой. Сама территория, отводимая для выставки, как правило, должна располагаться в парковой зеленой зоне города с тем, чтобы посещение выставки и усвоение новой информации сочетались с отдыхом. Кроме площадки открытой экспозиции генпланом должны предусматриваться резервная территория для расширения экспозиции, хозяйственный двор, места для стоянки автомашин.
В состав помещения выставочного здания должны входить: экспозиционные залы; группа помещений обслуживания посетителей; группа производственных помещений - для подготовки экспонатов к экспозиции, фотомастерские, мастерские декоративно-оформительских работ, административные помещения, входная группа помещений.
По функциональной схеме предполагается непосредственная связь экспозиционных помещений с входной группой, помещениями для обслуживания посетителей и администрацией. Производственные помещения проектируют с отдельным входом и связывают с экспозиционными.
Последние составляют композиционное ядро здания, и их габариты могут быть весьма разнообразными. В практике строительства встречаются экспозиционные залы площадью до 26 тыс. м2 с различной высотой. Однако проведенный зрелищных зданий и спортивных сооружений анализ показал, что можно ограничиться тремя типами залов площадью 900, 1500 и 3000 м2 с тремя размерами по высоте: 4,5 м — для размещения небольших экспонатов с временной нагрузкой на перекрытие до 500 кг/м2, 6 м - для машин и механизмов с нагрузкой до 1000 кг/м2, 9 - 12 м - для особо крупных экспонатов. Административные помещения и мастерские проектируют с высотой этажа 3,3 м в единой конструктивно-планировочной сетке 6X6 м.
Функциональная структура общественных зданий состоит из трех основных частей:
рекреационно-оздоровительной, хозяйственно-бытовой и производственной.
Помещение здания должно наиболее полно отвечать тем процессам, которые в нем
осуществляются. Соответствие помещения тот или иной функции достигается только тогда,когда в нем создаются оптимальные условия для человека, т. е. пространство отвечает выполняемому в помещениифункционально-технологическому процессу.
Совокупность всех элементов и условий, характеризующих функционально-
технологические процессы, определяет пространственную организацию, размеры и формызданий и сооружений.
Для каждого вида общественных зданий характерен свой функционально-
технологический процесс, на основе которого предъявляются к проектированию определенные требования.
Итак, функционально-технологический процесс – это осуществление во времени и
пространстве главной функции здания, при котором она разделяется на систему главных и подсобныхфункций на всехпространственныхуровняхздания (рис.1).
Функционально-технологические процессымогут быть общими и специфическими.
Общие функциональные процессы – различные виды обслуживающей, трудовой и
бытовой деятельности людей, встречающихся во всехтипахзданий.
Специфические функциональные процессы присущи только одному определенному
роду деятельности людей (лечебно-оздоровительная, учебно-воспитательная и др.)
В каждом общественном здании имеется главный функционально-технологический
процесс и второстепенные (подсобные) процессы.

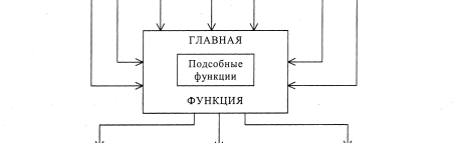

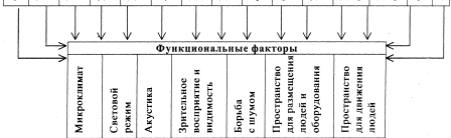

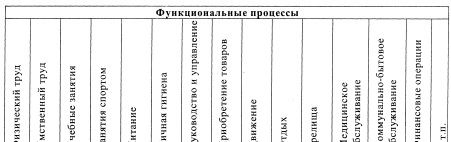

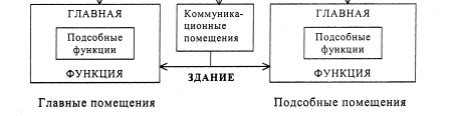

Рис.1. Архитектурное решение здания ифункционально-технологический процесс
(по В. М. Предтеченскому)
Одной из важных задач архитектурного проектирования являются приведение функционально-технологических процессов, протекающих в здании, в определенную ясную систему. В начале необходимо проанализировать функционально-технологические процессы и их условия, установить последовательность (очередность) этих процессов, определить наиэтой основе взаимосвязь между отдельными помещениями или их группами и затем композиционную схему здания в целом.

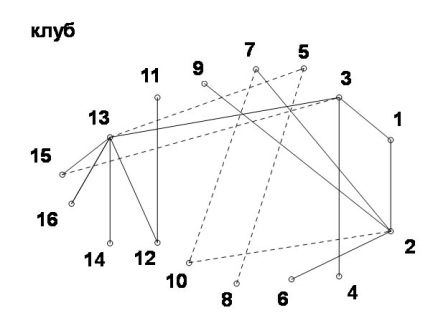

Рис. 2. Примеры функциональных схем общественных зданий
А – структурная схема (функциональные связи): обязательные желательные
1 – зрительный зал; 2 – эстрада; 3 – фойе с буфетами; 4 – подсобная при буфете; 5 – радиоузел; 6 – кладовая декораций; 7 – артистические (кружковые) ; 8 – кинопроекционная; 9 – щитовая; 10 – кружковые; 11 – читальный зал; 12 – книгохранилищная; 13 – вестибюль; 14 – правление; 15 – туалеты.
Формообразование главных и второстепенных помещений, их сочетание строится на основе гармонизации и психофизиологических закономерностей внутреннего пространства.
В архитектурном проектировании общественных зданий сложились два основных метода
построения их архитектурно-планировочной композиции в зависимости от различного подхода к формированию внутреннего пространства зданий.
Первый метод, наиболее традиционный, основан на четком разделении всех помеще-
ний на однородные функциональные группы, выделение ядра композиции и элементов
функциональных связей. Система организации жизни в здании в том случае соответствует
внутреннимпространствам.
Второй метод, соответствующий требованиям современной архитектуры, основан на универсальности и многообразном использовании внутреннего пространства путем создания единого укрупненного гибкого внутреннего пространства с простым очертанием объема. В любом случае функциональные группы формируются на основе расчленения внутреннего пространства специальными конструкциями – передвижными перегородками. В целом выбор того или иного метода построения архитектурно-планировочной композиции зависит от конкретных функциональных градостроительных и художественно образныхзадач и условий проектирования общественного здания.
Очевидно, что группировка внутренних пространств также влияет на композиционное решение общественного здания. В одних случаях, когда ядро композиции располагается по оси симметрии, а второстепенные помещения группируются вокруг него, формируется симметричная схема.
В других, когда ядро композиции располагается внецентренно, а соподчиненные эле-
менты свободно группируются по отношению к нему, создается асимметричная схема композиции.
Примеры планировки выставочных центров.
Каждое общественное здание состоит из следующих структурных узлов:
- входная группа помещений: тамбуры, вестибюли, гардеробные;
- группа основных помещений: залы различного назначения, аудитории, классы;
- группа подсобных и вспомогательных помещений, санитарные блоки;
- группа технических помещений: котельные, вентиляционные, камеры, насосные, водомерные узлы, машинные помещения лифтов;
- горизонтальные коммуникации: коридоры, галереи, фойе, холлы, назначение которых связать все перечисленные выше группы помещений в единый каркас;
вертикальные коммуникации: лестницы, пандусы, лифты, эскалаторы
Входную группу проектируют при каждом входе. В зависимости от назначения здания и системы его загрузки и эвакуации устраивают:
- объединенные входы и выходы (наиболее распространенный прием);
- раздельные входы и выходы (в магазинах, кинотеатрах, музеях и т. п.);
- раздельные входы и выходы для мужчин и женщин (в банях, спортивных павильо-
нах и др.)
Входная группа помещений является в большинстве видов зданий обязательной со-
ставной частью. Она включает в себя входные тамбуры, вестибюль, гардероб и подсобные
помещения.
Тамбур — проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения [43], Цель тамбура при входе в здание — защитить внутреннее пространство здания от доступа холодного воздуха с улицы.

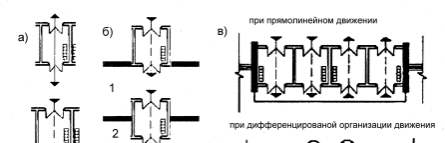

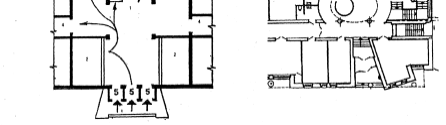

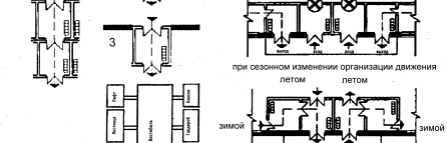

Рис. 10. Тамбуры
а) тамбур объединенного входа и выхода;
б) типы тамбуров: 1 – пристроенный изнутри; 2 – встроенный в стену; 3 – пристроенный
снаружи;
в) виды многосекционных тамбуров в зависимости от характера движения;
г) тамбур в условиях Крайнего Севера;

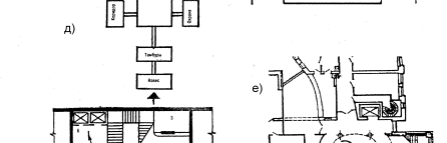

д) функциональная схема и пример планировки входного узла: 1 – вестибюль; 2 – гардероб;
3 – киоск; 4 – коридор; 5 – тамбуры; 6 – лифты;

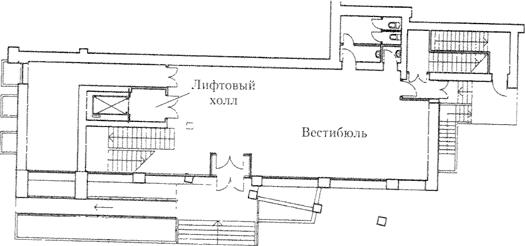

е) входной узел административного здания
Гардероб, как правило, располагается в уровне главного входа в здание таким образом, чтобы не нарушать взаимосвязи вестибюля с залами, коммуникационными узлами, лестницами и лифтами при многоэтажном построении экспозиции.
Гардеробные проектируются для размещения верхней одежды из расчета площади на одно место:
0,08 м2 — при вешалках консольного типа;
0,1 м2 — при обычных и подвесных вешалках.
Глубина гардероба принимается не более б м.
Барьер для выдачи одежды имеет ширину 0,6-0,7 м, примерная длина барьера в зданиях с массовым режимом движения — 1 погонный метр на 30 мест, в зданиях с равномерным немассовым — 1 погонный метр на 50-60 мест.
Минимальные расстояния для гардеробных верхней одежды принимаются:
- перед барьером свободное пространство 3-4 м;
- от барьера до вешалок — 0,8-1 м:
- между осями вешалок: при самообслуживании — 1,6 и; при обслуживании гардеробщиками — 1.2 м;
- между осями крайнего ряда вешалок и стеной или перегородкой: при самообслуживании — 1.3 м; при обслуживании — 0,9 м;
- между выступающими частями рядов консольно-поворотных вешалок или между рядами шкафов для хранения одежды, а также расстояние между выступающими частями крайнего ряда таких вешалок или шкафов и стеной: при самообслуживании — 1 м: при обслуживании — 0,6 м.
В зависимости от планировочного решения вестибюля возможны различные схемы расположения гардеробных:
- боковое (одностороннее или двухстороннее);
- глубинное;
- периметральное;
- островное.
Определяющим при выборе схемы является условие избегания пересечения людских потоков при их дальнейшем распределении от гардеробных.
Площадь вестибюлей с гардеробными принимают из расчета 0,18-0,28 м2 на одно место на вешалке. При этом количество мест в гардеробе определяют, исходя из полной единовременной вместимости здания.
Помещение контроля делит вестибюль на две зоны: доконтрольную и законтрольную. До контроля размещается распределительный вестибюль с гардеробом, кассами, информационными службами, киосками или магазинами, буфетом, курительными и санитарными блоками, за контролем — входы в основные пространства музея: выставочные и экспозиционные залы, фондохранилища, лаборатории и мастерские. В небольших музеях касса, киоск и контроль могут быть объединены. В вестибюле проектируются также посты охраны, включая пожарный. В крупных музеях предусматривается медпункт.
Буфет, который рассчитывается на обслуживание сотрудников и посетителей музея, должен иметь кратчайшие связи с вестибюлем здания и удобную загрузку. В состав помещений буфета должны входить обеденный зал с раздаточной стойкой, подсобное помещение и моечная посуды.

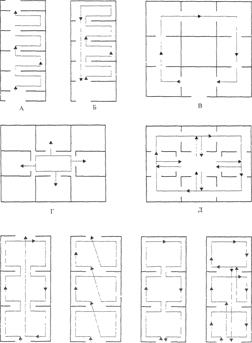

График движения (А-И) посетителей в музеях (по В.И. Ревякину).
