Инструкция по выполнению зачетной работы
Дифференцированный зачёт проводится дистанционно, в него входят чтение чертежа жилого дома, письменные ответы на вопросы, контролирующие степень овладения знаниями и умениями, охватывающие наиболее существенные вопросы содержания темы «Строительное черчение».
Оценка за дифференцированный зачет выставляется с учетом письменного ответа и выполнения всех практических заданий.
На выполнение зачетного задания и письменный ответ отводится 90 минут.

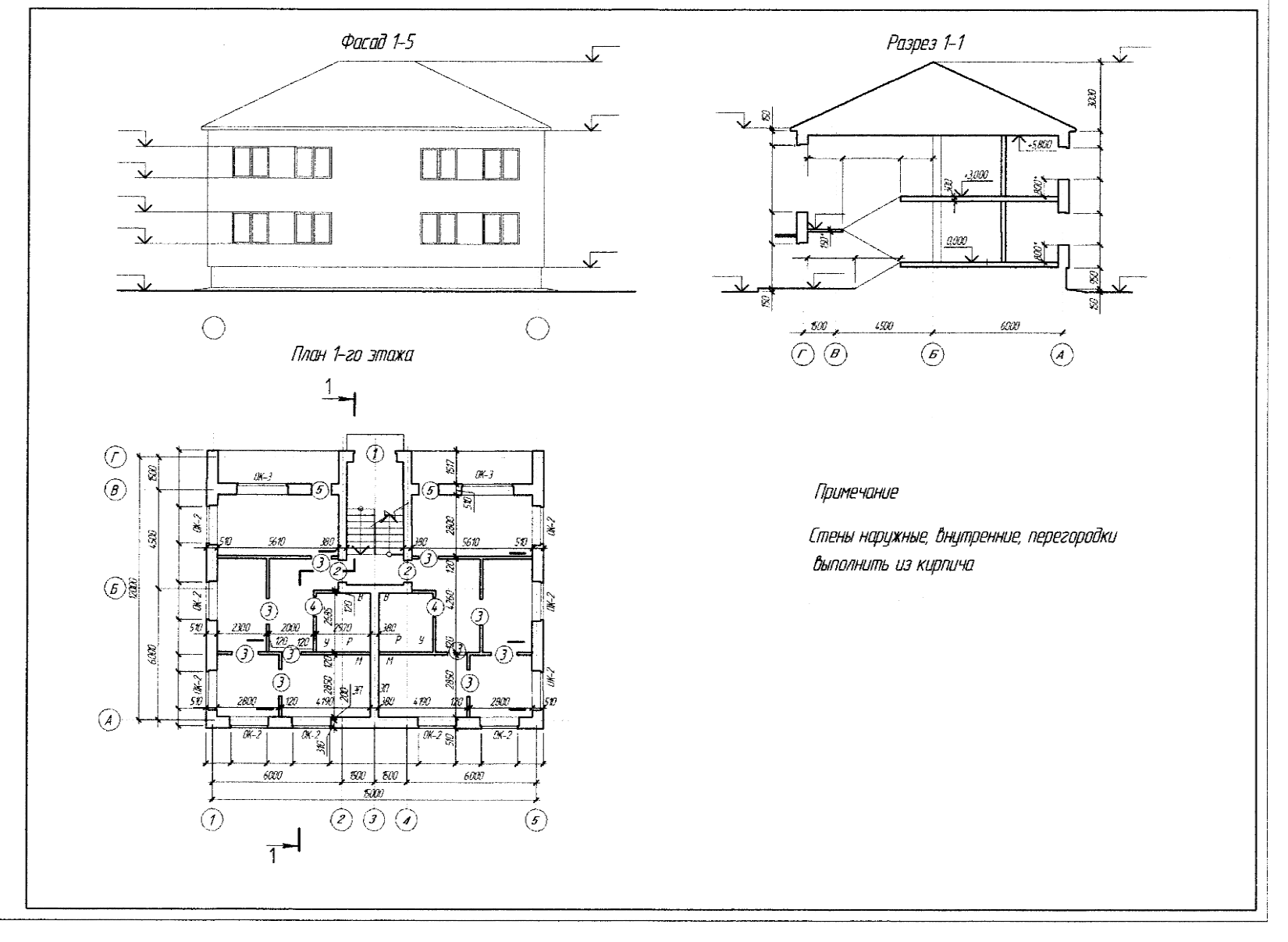

Рисунок 1
(согласно рисунка 1 ответить на воросы)
1. Габаритные размеры здания и его площадь.
2. Несущие стены здания и перегородки (материал и толщина)
3. Вход в здание, его характер (наличие крыльца, ступеней и пр.)
4. Количество помещений, их назначение, взаимное расположение.
5. Количество оконных проемов, и их тип (с четвертями или без них, количество переплетов).
6. Количество и тип дверных проемов, в какую сторону открываются двери.
7. Наличие лестниц в здании, количество маршей.
8. Оборудование помещений сантехникой.
9. Направление разреза (продольный, поперечный)
10. Через какие конструктивные элементы проходит секущая плоскость.
11. Уровень пола первого этажа и уровень пола второго этажа.
12. Общая высота и ширина здания.
13. Высота чердачного помещения.
14. Высота окон, дверей.
15. Высота жилых помещений.
16. Количество и названия фасадов, их разбивочные оси.
17. Количество этажей здания.
18. Конструкция крыши.
19. Масштаб изображения
20. Сколько и какие изображения представлены на чертеже
21. Дайте определение чертежа.
22. Какие типы линий используют для изображения проекций здания?
23. Построить план крыши здания, и нанести необходимые обозначения.
Критерии оценки знаний и умений обучающихся по «Инженерной графике»
Графические и практические работы
Отметка «5», если обучающийся:
самостоятельно, тщательно и своевременно выполняет графические и практические работы и аккуратно ведет тетрадь;
чертежи читает свободно;
при необходимости умело пользуется справочным материалом;
ошибок в изображениях не делает, но допускает незначительные неточности и описки.
Отметка «4»:
самостоятельно, но с небольшими затруднениями выполняет и читает чертежи и сравнительно аккуратно ведет тетрадь;
справочным материалом пользуется, но ориентируется в нем с трудом;
при выполнении чертежей допускает незначительные ошибки, которые исправляет после замечаний учителя и устраняет самостоятельно без дополнительных пояснений.
Отметка «3»:
чертежи выполняет и читает неуверенно, но основные правила оформления соблюдает;
обязательные работы, предусмотренные программой, выполняет несвоевременно;
тетрадь ведет небрежно;
в процессе графической деятельности допускает существенные ошибки, которые исправляет с помощью преподавателя.
Отметка «2»:
не выполняет обязательные графические и практические работы;
не ведет тетрадь;
чертежи читает и выполняет только с помощью преподавателя и систематически допускает существенные ошибки.
