Выбор сечения проводов и кабелей
Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки (открытой проводки) на сечение провода (для медного провода 10 А на миллиметр квадратный, для алюминиевого 8 А на миллиметр квадратный), можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.
При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8. Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 мм2 из расчета достаточной механической прочности.
Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.
В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.
Таблица 1. Медные жилы, проводов и кабелей

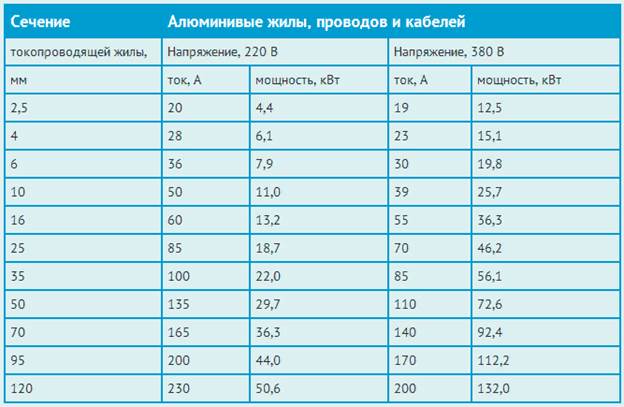

Таблица 2. Алюминиевые жилы, проводов и кабелей

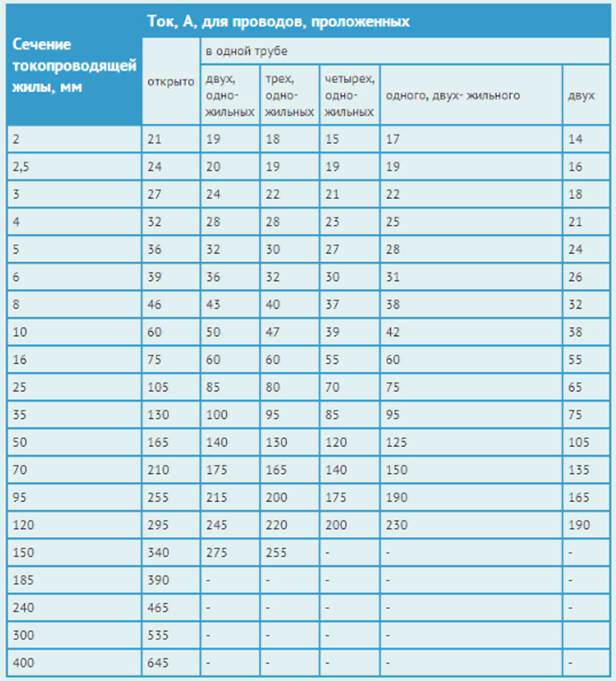

Таблица 3. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами.

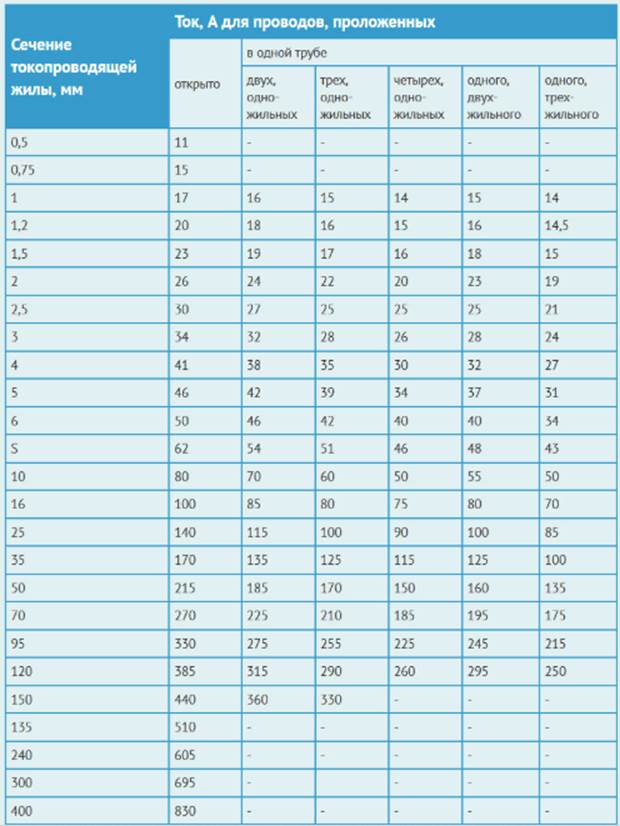

Таблица 4. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами.

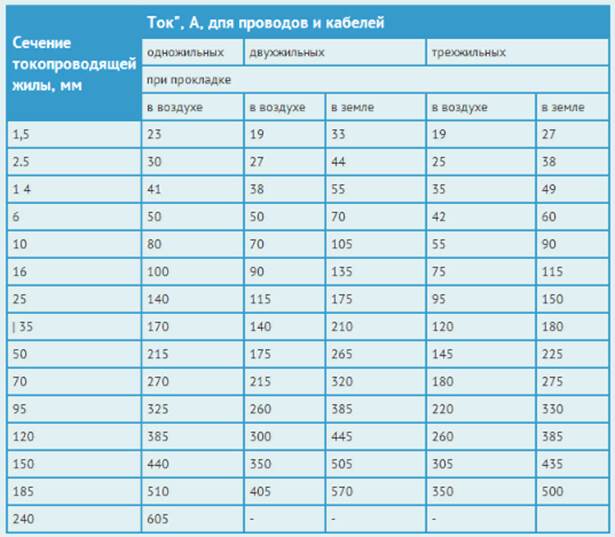

Таблица 5. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных.
Примеры выбора сечения кабеля: по таблице 5 выбрать сечение двухжильного медного кабеля с резиновой изоляции, прокладываемого в земле, для электроприемника, рабочий ток которого составляет 65 А.
Решение. По таблице 5 выбираем столбец «двухжильные» при прокладке «в земле». Необходимо выбрать строку с током, ближайшим большим заданному. В нашем случае, табличный ток составит 70 А. Сечение токопроводящей жилы составит таким образом 6 мм2.
