Построение расчетной схемы сети
Для выбора сечений отдельных участков электрической сети но условиям нагревания и экономической плотности тока достаточно знать только токовые нагрузки этих участков сети. Расчет сети по потере напряжения может быть выполнен только в том случае, если известны не только нагрузки, но и длины всех участков сети. В связи с этим, приступая к расчету сети, необходимо прежде всего составить ее расчетную схему, на которой должны быть указаны нагрузки и длины всех участков.
При расчетах трехфазных сетей нагрузки всех трех фазных проводов принимаются одинаковыми. В действительности это условие строго выполняется лишь для силовых сетей с трехфазными электродвигателями. Для сетей с однофазными электроприемниками, например для городских сетей с осветительными лампами и бытовыми приборами, всегда имеется некоторая неравномерность распределения нагрузки по фазам линии. При практических расчетах сетей с однофазными приемниками условно также принимают распределение нагрузок по фазам равномерным.
При условии равномерной нагрузки фаз линии в расчетной схеме нет необходимости указывать все провода сети. Достаточно представить однолинейную схему с указанием всех присоединенных к сети нагрузок и длин всех участков сети. На схеме также должны быть указаны места установки плавких предохранителей или других защитных аппаратов.
При составлении расчетной схемы электропроводки внутри помещения следует пользоваться планами и разрезами здания, на которых должна быть нанесена электропроводка с указанием точек присоединения электроприемников.
Расчетная схема наружной сети составляется по плану поселка или промышленного предприятия, на котором также должна быть нанесена сеть и указаны точки присоединения групп электроприемников (домов или отдельных зданий промышленного предприятия).
Длины всех участков сети измеряются по чертежу с учетом масштаба, в котором он вычерчен. При отсутствии чертежа длины всех участков сети должны быть измерены в натуре.
При составлении расчетной схемы сети соблюдение масштаба для участков сети не требуется. Следует лишь соблюдать правильную последовательность соединения отдельных участков сети между собой.

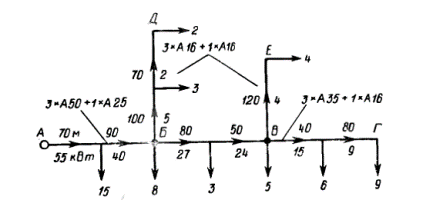

На рисунке представлен пример расчетной схемы линии наружной сети поселка. Длины участков сети на схеме указаны сверху и слева в метрах, снизу и справа нагрузки представлены стрелками, у которых указаны расчетные мощности в киловаттах. Линия АБВ называется магистралью, участки БД, BE и ВГ — ответвлениями.
Как видно из рисунка, отдельные участки сети представлены без масштаба, что не мешает точности расчета, если длина участков указана правильно.
Рис. 1. Расчетная схема участка наружной сети 380/220 В жилого поселка.
