1. Что такое измерение? Назовите виды измерений.

2. Какие бывают погрешности и за счет чего они возникают?

3. Что указывает класс точности прибора? Назовите классы точности приборов.

4. Как определить суммарную погрешность прямых измерений?

5. Как определить погрешность косвенных измерений?

6. Что такое относительная погрешность?

7. Как устроены штангенциркуль и микрометр. Как пользоваться этими приборами?

8. Правила округления результатов физического эксперимента.

9. В каком виде следует представлять результаты измерений физических величин?
ЛАБОРАТОРНАЯ РАБОТА № 2

МЕХАНИЧЕСКИЕ КОЛЕБАНИЯ

Цель работы: выбор физических моделей для анализа движения тел;исследование движения тела под действием квазиупругой силы;экспериментальное определение зависимости частоты колебаний от параметров системы.

Данная лабораторная содержит описания, в которых используются компьютерные модели, разработанные фирмой «Физикон».

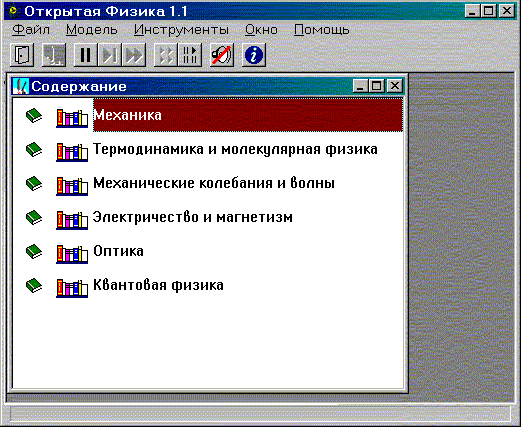

Для начала работы необходимо дважды щелкнуть левой кнопкой мыши, когда ее маркер расположен над эмблемой сборника компьютерных моделей. После этого появится начальная картинка, имеющая вид

После этого необходимо дважды щелкнуть левой кнопкой мыши, установив ее маркер над названием радела, в котором расположена данная модель.

Выберите «Механические колебания и волны» и «Свободные колебания» (сначала математический маятник, потом груз на пружине). Нажмите вверху внутреннего окна кнопку с изображением страницы.

КРАТКАЯ ТЕОРИЯ

Колебание - периодически повторяющееся движения тела.

Период T - минимальное время, через которое движение полностью повторяется.

Гармоническое колебание - движение, при котором координата тела меняется со временем по закону синуса или косинуса:

.

Основными характеристиками гармонических колебаний являются:

Амплитуда А₀ – максимальное значение параметра А.

Циклическая частота собственных колебаний w ₀ - в 2p раз большая обычной или линейной частоты n = 1/Т (n - число полных колебаний за единицу времени).

Фаза ( w ₀ t + j ₀ ) – значение аргумента косинуса.

Начальная фаза j ₀ – значение аргумента косинуса при t = 0.

Дифференциальное уравнение свободных гармонических колебаний параметра А:

,

свободных затухающих колебаний:

,

где b - коэффициент затухания .

Математический маятник (ММ)– это идеализированная система, состоящая из материальной точки массы m , подвешенной на нерастяжимой невесомой нити, и колеблющейся под действием силы тяжести.

Пружинный маятник (ПМ) - это груз массой m , подвешенный на абсолютно упругой пружине и совершающий гармонические колебания под действием упругой силы F = - kx , где k – жесткость пружины.

Период малых колебаний математического маятника

.

Период колебаний пружинного маятника

.

МЕТОДИКА И ПОРЯДОК ИЗМЕРЕНИЙ

Внимательно рассмотрите рисунки, найдите все регуляторы и другие основные элементы.

ЭКСПЕРИМЕНТ 1.

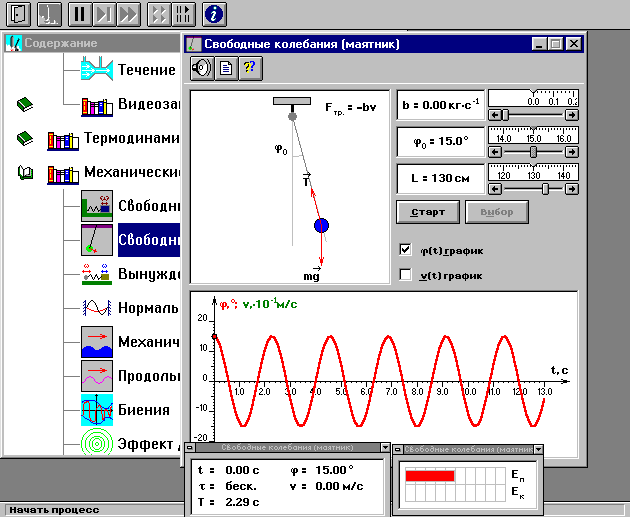

Выберите «Маятник». Установите с помощью движков регуляторов максимальную длину нити L и значения коэффициента затухания и начального угла, указанные в таблице 1 для вашей бригады.

Таблица 1. Значения коэффициента затухания (вязкого трения), начального угла отклонения (для первого эксперимента) и начального отклонения (для второго).

Нажимая мышью на кнопку «СТАРТ», следите за движением точки на графиках угла и скорости и за поведением маятника. Потренируйтесь, останавливая движение кнопкой «СТОП» (например, в максимуме смещения), и запуская далее кнопкой «СТАРТ» . Выберите число полных колебаний N = 3 – 5 и измеряйте их продолжительность D t (как разность t ₂ - t ₁ из таблицы на экране).

Получите у преподавателя допуск для выполнения измерений.

Приступайте к измерениям длительности D t для N (3-5) полных колебаний, начиная с максимальной длины (150 см) нити маятника и уменьшая ее каждый раз на 10 см (до минимальной длины 80 см). Длину нити L и результаты измерений длительности D t записывайте в таблицу 2, образец которой приведен ниже.

Таблица 2. Результаты измерений

ЭКСПЕРИМЕНТ 2

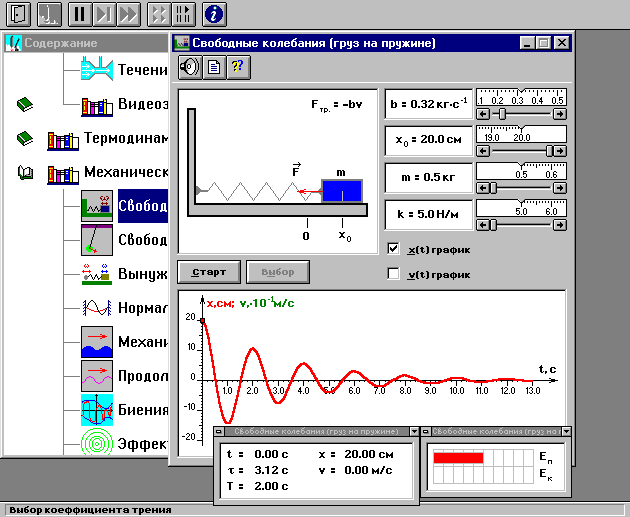

Выберите «Груз на пружине». Установите массу груза, значение коэффициента затухания и начальное смещение, указанные в таблице 1 для вашей бригады. Проведите измерения, аналогичные эксперименту 1, уменьшая коэффициент жесткости k каждый раз на 1 Н/м.

Таблица 3. Результаты измерений

ОБРАБОТКА РЕЗУЛЬТАТОВ И ОФОРМЛЕНИЕ ОТЧЕТА

Вычислите требуемые величины и заполните таблицы 2 и 3.

Постройте графики зависимости:

· квадрата периода колебаний от длины нити ММ,

· квадрата циклической частоты колебаний от жесткости пружины ПМ.

По наклону графика Т² = f(L) определите значение g, используя формулу

g =.4 p ² .

Оцените абсолютную ошибку определения g.

По наклону графика w ² = f( k ) определите значение m , используя формулу

m =. .

Оцените абсолютную ошибку определения m.

Проанализируйте ответ и графики.

РАСЧЕТЫ И ВЫВОДЫ:

Контрольные вопросы

1. Что такое колебание?

2. Дайте определение периода колебаний.

3. Дайте определение частоты колебаний.

4. Дайте определение гармонических колебаний.

5. Запишите закон зависимости от времени характеристики А, совершающей гармоническое колебательное изменение.

6. Запишите закон движения МТ, совершающей гармонические колебания.

7. Дайте определение амплитуды гармонических колебаний.

8. Дайте определение фазы гармонических колебаний.

9. Дайте определение начальной фазы гармонических колебаний.

10. Напишите уравнение связи частоты и периода гармонических колебаний.

11. Напишите уравнение связи частоты и циклической частоты гармонических колебаний.

12. Напишите формулу зависимости скорости МТ от времени при гармонических колебаниях.

13. Напишите уравнения связи амплитуды скорости и амплитуды смещения при гармонических колебаниях МТ.

14. Напишите формулу зависимости ускорения МТ от времени при гармонических колебаниях.

15. Напишите уравнения связи амплитуды скорости и амплитуды ускорения при гармонических колебаниях МТ.

16. Напишите уравнения связи амплитуды смещения и амплитуды ускорения при гармонических колебаниях МТ.

17. Напишите дифференциальное уравнение свободных гармонических колебаний МТ.

18. Напишите дифференциальное уравнение свободных затухающих колебаний МТ.

19. Что определяет коэффициент затухания?

20. Дайте определение математического маятника.

21. Запишите формулу циклической частоты свободных колебаний математического маятника.

22. Дайте определение пружинного маятника.

23. Запишите формулу циклической частоты свободных колебаний пружинного маятника.

24. Какие процессы происходят при вынужденных колебаниях?

25. Что такое резонанс?

26. При каком затухании резонанс будет более резким?

Лабораторная работа № 3

ОПРЕДЕЛЕНИЕ МОДУЛЯ УПРУГОСТИ ТВЁРДЫХ ТЕЛ

Цель работы : научиться определять модули упругости твёр­дых тел.

Приборы и оборудование: установка для изучения упругих свойств материалов; набор грузиков; микрометр; штангенциркуль; линейка; образцы упругих материалов.

КРАТКАЯ ТЕОРИЯ

По своим физическим свойствам и молекулярной структуре твердые тела разделяются на два класса – аморфные и кристаллические тела.

Характерной особенностью аморфных тел является их изотропность, т. е. независимость всех физических свойств (механических, оптических и т. д.) от направления. Молекулы и атомы в изотропных твердых телах располагаются хаотично, образуя лишь небольшие локальные группы, содержащие несколько частиц (ближний порядок). По своей структуре аморфные тела очень близки к жидкостям. Примерами аморфных тел могут служить стекло, различные затвердевшие смолы (янтарь), пластики и т. д. Если аморфное тело нагревать, то оно постепенно размягчается, и переход в жидкое состояние занимает значительный интервал температур.

В кристаллических телах частицы располагаются в строгом порядке, образуя пространственные периодически повторяющиеся структуры во всем объеме тела. Для наглядного представления таких структур используются пространственные кристаллические решетки, в узлах которых располагаются центры атомов или молекул данного вещества. Чаще всего кристаллическая решетка строится из ионов (положительно и отрицательно заряженных) атомов, которые входят в состав молекулы данного вещества. Например, решетка поваренной соли содержит ионы Na+ и Cl–, не объединенные попарно в молекулы NaCl (рис. 1). Такие кристаллы называются ионными.

Рис. 1. Кристаллическая решетка поваренной соли.

В каждой пространственной решетке можно выделить структурный элемент минимального размера, который называется элементарной ячейкой. Вся кристаллическая решетка может быть построена путем параллельного переноса (трансляции) элементарной ячейки по некоторым направлениям.

Теоретически доказано, что всего может существовать 230 различных пространственных кристаллических структур. Большинство из них (но не все) обнаружены в природе или созданы искусственно.

Кристаллические решетки металлов часто имеют форму шестигранной призмы (цинк, магний), гранецентрированного куба (медь, золото) или объемно центрированного куба (железо).

Кристаллические тела могут быть монокристаллами и поликристаллами. Поликристаллические тела состоят из многих сросшихся между собой хаотически ориентированных маленьких кристалликов, которые называются кристаллитами. Большие монокристаллы редко встречаются в природе и технике. Чаще всего кристаллические твердые тела, в том числе и те, которые получаются искусственно, являются поликристаллами.

В отличие от монокристаллов, поликристаллические тела изотропны, т. е. их свойства одинаковы во всех направлениях. Поликристаллическое строение твердого тела можно обнаружить с помощью микроскопа, а иногда оно видно и невооруженным глазом (чугун).

Многие вещества могут существовать в нескольких кристаллических модификациях (фазах), отличающихся физическими свойствами. Это явление называется полиморфизмом. Переход из одной модификации в другую называется полиморфным переходом. Интересным и важным примером полиморфного перехода является превращение графита в алмаз. Этот переход при производстве искусственных алмазов осуществляется при давлениях 60–100 тысяч атмосфер и температурах 1500–2000 К.

Структуры кристаллических решеток экспериментально изучаются с помощью дифракции рентгеновского излучения на монокристаллах или поликристаллических образцах.

На рис. 2 приведены примеры простых кристаллических решеток. Следует помнить, что частицы в кристаллах плотно упакованы, так что расстояние между их центрами приблизительно равно размеру частиц. В изображении кристаллических решеток указывается только положение центров частиц.

В простой кубической решетке частицы располагаются в вершинах куба. В гранецентрированной решетке частицы располагаются не только в вершинах куба, но и в центрах каждой его грани. Изображенная на рис. 1. решетка поваренной соли состоит из двух вложенных друг в друга гранецентрированных решеток, состоящих из Na+ и Cl– . В объемноцентрированной кубической решетке дополнительная частица располагается в центре каждой элементарной кубической ячейки.

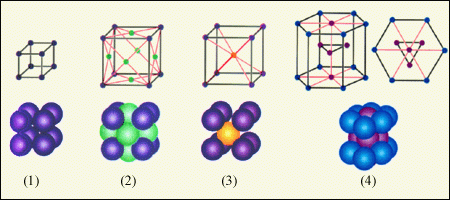

Рис.2. Простые кристаллические решетки: 1 – простая кубическая решетка; 2 – гранецентрированная кубическая решетка; 3 – объемноцентрированная кубическая решетка; 4 – гексагональная решетка.

Кристаллические структуры металлов имеют важную особенность. Положительно заряженные ионы металла, образующие кристаллическую решетку, удерживаются вблизи положений равновесия силами взаимодействия с «газом свободных электронов» (рис. 3.). Электронный газ образуется за счет одного или нескольких электронов, отданных каждым атомом. Свободные электроны способны блуждать по всему объему кристалла.

Рис. 3. Структура металлического кристалла.

В твердых телах – аморфных и кристаллических – частицы (молекулы, атомы, ионы) совершают тепловые колебания около положений равновесия, в которых энергия их взаимодействия минимальна. При увеличении расстояния между частицами возникают силы притяжения, а при уменьшении – силы отталкивания. Силы взаимодействия между частицами обусловливают механические свойства твердых тел.

Деформация твердого тела является результатом изменения под действием внешних сил взаимного расположения частиц, из которых состоит тело, и расстояний между ними.

Существует несколько видов деформаций твердых тел. Некоторые из них представлены на рис. 4.

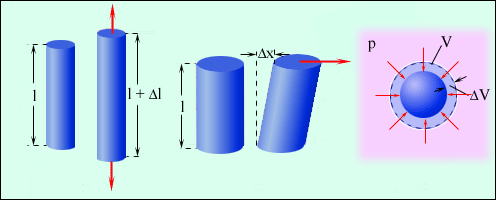

Рис. 4. Некоторые виды деформаций твердых тел: 1 – деформация растяжения; 2 – деформация сдвига; 3 – деформация всестороннего сжатия.

В твердых телах деформация называется упругой, когда после прекращения действия сил деформация полностью исчезает, и пластической (остаточной), когда после прекращения действия сил деформация не исчезает; если она исчезает не полностью, то деформация называется упругопластической. Принято различать следующие виды деформации: растяжение, сжатие, сдвиг, кручение, изгиб.

Простейшим видом деформации является деформация растяжения или сжатия. Ее можно характеризовать абсолютным удлинением Δl, возникающим под действием внешней силы Связь между Δl и F зависит не только от механических свойств вещества, но и от геометрических размеров тела (его толщины и длины).

Отношение абсолютного удлинения Δl к первоначальной длине l образца называется относительным удлинением или относительной деформацией ε:

При растяжении ε > 0, при сжатии ε < 0.

Если принять направление внешней силы, стремящейся удлинить образец, за положительное, то F > 0 при деформации растяжения и F < 0 – при сжатии. Отношение модуля внешней силы F к площади S сечения тела называется механическим напряжением σ:

За единицу механического напряжения в СИ принят паскаль (Па). Механическое напряжение измеряется в единицах давления.

Зависимость между ε и σ является одной из важнейших характеристик механических свойств твердых тел. Графическое изображение этой зависимости называется диаграммой растяжения. По оси абсцисс откладывается относительное удлинение ε, а по оси ординат – механическое напряжение σ. Типичный пример диаграммы растяжения для металлов (таких как медь или мягкое железо) представлен на рис. 5.

Рис. 5. Типичная диаграмма растяжения для пластичного материала.

При малых деформациях (обычно существенно меньших 1 %) связь между σ и ε оказывается линейной (участок Oa на диаграмме). При этом при снятии напряжения деформация исчезает. Такая деформация называется упругой. Максимальное значение σ = σ_пр, при котором сохраняется линейная связь между σ и ε, называется пределом пропорциональности (точка a).

На линейном участке выполняется закон Гука:

Коэффициент E в этом соотношении называется модулем Юнга.

При дальнейшем увеличении напряжения связь между σ и ε становится нелинейной (участок ab). Однако при снятии напряжения деформация практически полностью исчезает, т. е. восстанавливаются размеры тела. Максимальное напряжение на этом участке называется пределом упругости.

Если σ > σ_упр , образец после снятия напряжения уже не восстанавливает свои первоначальные размеры и у тела сохраняется остаточная деформация ε_ост . Такие деформации называются пластическими (участки bc, cd и de). На участке bc деформация происходит почти без увеличения напряжения. Это явление называется текучестью материала. В точке d достигается наибольшее напряжение σ_max , которое способен выдержать материал без разрушения (предел прочности). В точке e происходит разрушение материала.

Материалы, у которых диаграмма растяжения имеет вид, показанный на рис. 5., называются пластичными. У таких материалов обычно деформация ε_max , при которой происходит разрушение, в десятки раз превосходит ширину области упругих деформаций. К таким материалам относятся многие металлы.

Материалы, у которых разрушение происходит при деформациях, лишь незначительно превышающих область упругих деформаций, называются хрупкими (стекло, фарфор, чугун).

Аналогичным закономерностям подчиняется и деформация сдвига (рис. 4 .2.). В этом случае вектор силы направлен по касательной к поверхности образца. Относительная деформация определяется безразмерным отношением Δx / l, а напряжение – отношением F / S (сила, действующая на единицу площади поверхности). При малых деформациях

Коэффициент пропорциональности G в этом отношении называется модулем сдвига. Модуль сдвига для большинства твердых материалов в 2–3 раза меньше модуля Юнга. Например, у меди E = 1,1·10¹¹ Н/м², G = 0,42·10¹¹ Н/м². Следует помнить, что у жидких и газообразных веществ модуль сдвига равен нулю.

На рис. 4.3. показана деформация всестороннего сжатия твердого тела, погруженного в жидкость. В этом случае механическое напряжение совпадает с давлением p в жидкости. Относительная деформация определяется как отношение изменения объема ΔV к первоначальному объему V тела. При малых деформациях

Коэффициент пропорциональности B в этой формуле называется модулем всестороннего сжатия.

Всестороннему сжатию могут подвергаться не только твердые тела, но и жидкости и газы. У воды B = 2,2·10⁹ Н/м², у стали B = 1,6·10¹¹ Н/м². На дне Тихого океана, на глубине порядка 4 км, давление p приблизительно равно 4·10⁷ Н/м². В этих условиях относительное изменение ΔV / V объема воды составляет 1,8 %, в то время как для стального тела оно составляет всего лишь 0,025 %, т. е. в 70 раз меньше. Твердые тела с их жесткой кристаллической решеткой значительно менее сжимаемы по сравнению с жидкостями, атомы и молекулы которых не так сильно связаны со своими соседями. Сжимаемость газов на много порядков выше, чем у жидкостей и твердых тел.

Величина модуля всестороннего сжатия определяет скорость звука в данном веществе.

МЕТОДИКА ИЗМЕРЕНИЙ

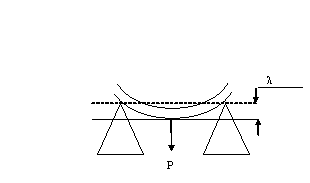

Значение модуля упругости удобно определять по изгибу образца. Образец размещают на опорах (рис.6). Затем к середине образца подвешивают груз p. В этом случае нижняя часть образца испытывает деформацию - растяжения, а верхняя - деформацию сжатия. При этом середина образца испытывает перемещение λ, называемое стрелой прогиба (рис.7).

В теории сопротивления материалов показывается, что для образцов в виде пластины модуль упругости определяется следующей формулой:

, (1)

где Ε – модуль упругости (Па);

Ρ – ( Ρ = m·g) вес нагрузки (Н);

l – длина образца (между опорами) (м);

λ – стрела прогиба (м);

b – ширина образца (м);

a – толщина образца (м).

Для измерения модуля упругости применяется экспериментальная установка, изображенная на рис. 8.

Экспериментальный образец помещают на неподвижные стойки. Расстояние между стойками принимается равным длине образца. Подводят стержень микрометра до соприкосновения с образцом - показание n₁; делаем нагрузку на стержень и подводим стержень микрометра вновь до соприкосновения с образцом – показание n₂ , определяют стрелу прогиба по формуле: λ = n₂ –n₁ .

М - микрометр для измерения стрелы изгиба;

О - образец;

С - стойки;

Г - грузики.

ВЫПОЛНЕНИЕ РАБОТЫ

1. Штангенциркулем измерьте ширину, толщину и длину образца. Каждое измерение делайте пять раз в разных местах и значения запишите в таблицу.

2. Подведите стержень микрометра к образцу. Снимите показания микрометра n₁.

3. Последовательно нагружая образец грузами, подводите стержень микрометра к образцу и, измеряя положение образца n₂, вычисляйте стрелу прогиба λ.

4. Вычисляйте модуль упругости для каждого образца по формуле (1).

5. Опыт повторите не менее 5 раз

6. Рассчитайте абсолютную погрешность ΔЕ.

РАСЧЕТЫ И ВЫВОДЫ:

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Какие виды твердых тел существуют?

2. Что такое изотропность?

3. Приведите примеры аморфных тел.

4. Что такое кристаллическая решетка?

5. Что такое элементарная ячейка?

6. Что такое монокристаллы и поликристаллы?

7. Что такое полиморфизм?

8. Перечислите основные виды кристаллических решеток.

9. Что называется деформацией?

10. Какие существуют виды и типы деформации?

11. Что такое относительное удлинение?

12. Что такое механическое напряжение?

13. Изобразите диаграмму растяжения твердого тела.

14. Сформулируйте закон Гука.

15. Что такое предел пропорциональности?

16. Что такое предел упругости?

17. Что такое текучесть материала?

18. Что такое предел прочности?

19. Чем отличается упругая деформация от пластической (остаточной)?

20. Чем отличаются пластичные материалы от хрупких?

21. Что такое модуль сдвига и модуль всестороннего сжатия?

22. Что определяет скорость звука в веществе?
