Внешние устройства персонального компьютера
1.Монитор

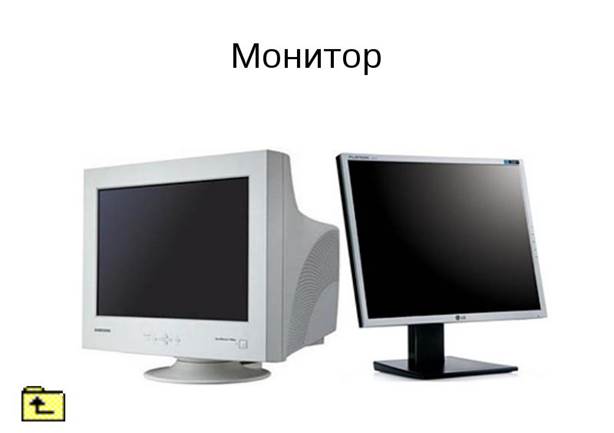

Монитор предназначен для вывода на экран данных в графической форме. На экран выводится графический образ букв и цифр из текстов, рисунков, таблиц и прочих объектов. Графический образ путём вывода на экран светящихся точек в узлах прямоугольной сетки.(Приложение1)
Основными характеристиками мониторов являются:
- диаметр светового пятна;
- размер экрана;
- частота (максимальная) обновления экрана;
- разрешающая способность (максимальная).
2.Мышь
Мышь представляет собой электронно-механическое или электрическое устройство, с помощью которого осуществляется дистанционное управление курсором на экране монитора. При перемещении мыши по столу или другой поверхности на экране монитора соответствующим образом передвигается и курсор.(Приложение2)

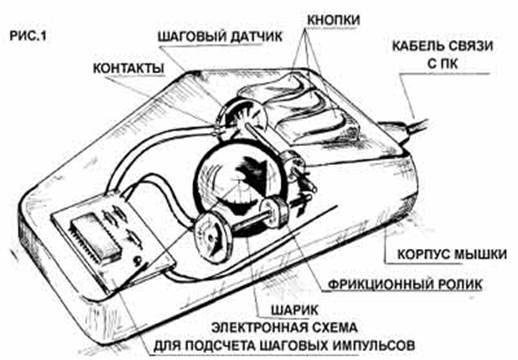

Принцип работы электромеханической мыши основан на преобразовании вращательного движения шарика по двум осям через оптический или электрический конвертор в серию цифровых сигналов, пропорциональных скорости перемещения.
Мыши бывают двухкнопочные и трехкнопочные. Для большинства видов программ достаточно двух кнопок. Имеются мыши с дополнительной третьей кнопкой (колесиком), применяемой для вертикальной прокрутки страницы в окне программы.
В настоящее время выпускаются мыши с интерфейсами COM, PS/2, USB, Bluetoth, IrDA.
Мыши бывают:
- беспроводные (с интерфейсами IrDA и Bluetooth). Они не имеют «хвоста» и передают сигналы на подключенный к компьютеру приемник по оптическому или радиоканалу.
- с биометрическим датчиком, позволяющим аутентифицировать пользователя: сбоку в корпусе мыши имеется окошечко, к которому следует прижать палец, и датчик сканирует линии на нем.[3]
3.Клавиатура
Клавиатура – важнейшее для пользователя устройство, с помощью которого осуществляется ввод данных, команд и управляющих воздействий в ПК. На клавишах нанесены буквы латинского и национального алфавитов, десятичные цифры, математические, графические и специальные служебные символы, знаки препинания, наименования некоторых команд, функций и т. д. В зависимости от типа ПК назначение клавиш, их обозначение и размещение может варьироваться. Чаще всего клавиатура содержит 101 клавишу, но встречаются еще и старые клавиатуры с 84 клавишами и новые с 104 клавишами. Имеются клавиатуры со встроенными манипуляторами типа трекбол и т. д.[1]

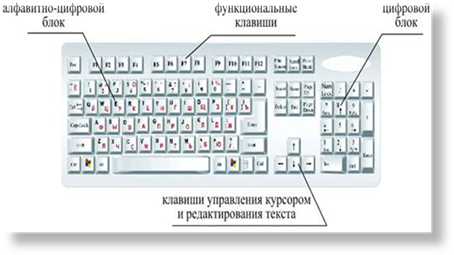

Типичная адаптированная под русский алфавит клавиатура IBMPC, содержащая 101 клавишу, представлена в (Приложении3)
Все клавиши можно разбить на следующие группы:
- буквенно-цифровые, предназначенные для ввода текстов и чисел;
- клавиши управления курсором (эта группа клавиш может быть использована также для ввода числовых данных, просмотра и редактирования текста на экране);
- специальные управляющие клавиши: переключение регистров, прерывание работы программы, вывод содержимого экрана на печать, перезагрузка ПК и т. д.;
- функциональные клавиши, широко используемые в сервисных программах в качестве управляющих клавиш.
Блок клавиатуры в настольных ПК конструктивно выполнен автономно от основной платы компьютера и, кроме клавиатуры, содержит контроллер клавиатуры, состоящий из буферной памяти и схемы управления. Он подключается к объединительной плате с помощью 4-проводного интерфейса. Из прочих клавиатур следует отметить:
- беспроводную клавиатуру, позволяющую свободно перемещаться по комнате и работать на компьютере в любом удобном месте. Эти клавиатуры для передачи сигналов используют инфракрасные IrDA и радио интерфейсы Bluetooth;
- гибкую клавиатуру, изготовленную из специальной ткани с внедренными в нее тонкими проводниками: под действием нажима пальцев изменяется электрическая проводимость сетки этих проводников. Такая клавиатура, созданная британской компанией Electro Textiles, имеет красивую разноцветную поверхность, на которую нанесены символы клавиш. Она бесшумна, надежна, очень тонкая, может быть свернута в цилиндр;
- клавиатуры с идентификацией пользователя по «отпечаткам пальцев» и силе нажатия. Биометрические клавиатуры имеют либо встроенный сканер отпечатков пальцев, либо внешний дактилоскопический сенсор, избавляющие пользователей от необходимости ввода паролей при включении компьютера и при доступе к конфиденциальной информации;
- многофункциональные клавиатуры с элементами телекоммуникационных систем;
- виртуальные проекционные клавиатуры: миниатюрный блок ставится на стол и проецирует перед собой полноразмерный рисунок клавиатуры, а затем распознает, каких отображенных на столе клавиш касается пальцами пользователь.[7]
4.Сканер

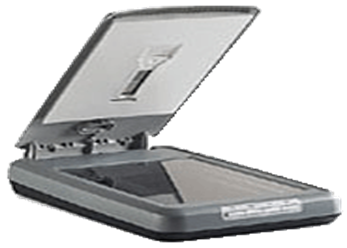

Сканер – это устройство ввода в компьютер информации непосредственно с бумажного документа. Это могут быть тексты, схемы, рисунки, графики, фотографии и другая информация. Сканер создает копию изображения бумажного документа в электронном виде.(Приложение4)[1]
Сканеры могут быть:
- черно-белые. Они позволяют считывать штриховые и полутоновые изображения.
- цветные. Они работают и с черно-белыми, и с цветными оригиналами. В первом случае они так же пригодны для считывания и штриховых, и полутоновых изображений. Число передаваемых цветов колеблется от256 до 65536 и даже до 16,7 млн;
- настольные (планшетные, с полистовой подачей и проекционные);
- ручные;
- слайд-сканеры, считывающие изображение с прозрачных носителей, диапозитивов, позволяющие производить оцифровку кадров с фотопленок.
Разрешающая способность сканеров измеряется в количестве различаемых точек на дюйм изображения и составляет от 300 до 9600 dpi.

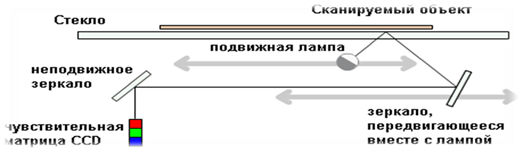

Качество сканирования зависит от типа используемых в сканере датчиков – элементов, воспринимающих оптическое изображение оригинала.[2]
5.Принтер

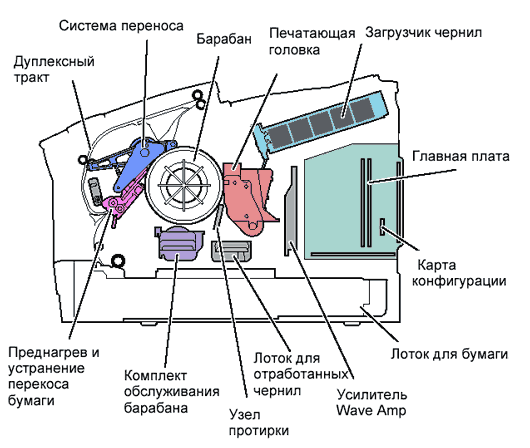

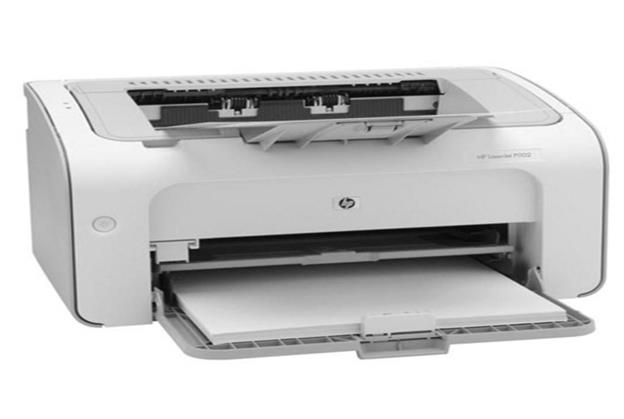

Принтеры – это устройства вывода данных из компьютера, преобразующие ASCII-коды и битовые последовательности в соответствующие им символы и фиксирующие их на бумаге.(Приложение5)
Принтеры являются наиболее развитой группой внешних устройств ПК, насчитывающей до 1000 различных модификаций.[7] Принтеры различаются между собой:
- по цветности (черно-белые и цветные);
- по способу формирования символов (знакопечатающие и знакосинтезирующие);
- по принципу действия (матричные, струйные, лазерные, термические и др.);
- способами печати (ударные, безударные) и формирования строк (последовательные, параллельные);
- по ширине каретки (с широкой (375-450 мм) и узкой (250 мм));
- по длине печатной строки (80 и 132-236 символов);
- по набору символов;
- по скорости печати;
- по разрешающей способности и т. д.
Принтеры могут работать в двух режимах:
- в текстовом режиме на принтер посылаются коды символов, которые следует распечатать, причем контуры символов выбираются из знакогенератора принтера;
- в графическом режиме на принтер пересылаются коды, определяющие последовательность и местоположение точек изображения.
Для текстовой печати имеются в общем случае следующие режимы, характеризующиеся различным качеством печати:
- режим черновой печати (Draft)
- режим печати, близкий к типографскому (NLQ);
- сверхкачественный режим (SLQ).[3]
6.Дигитайзер

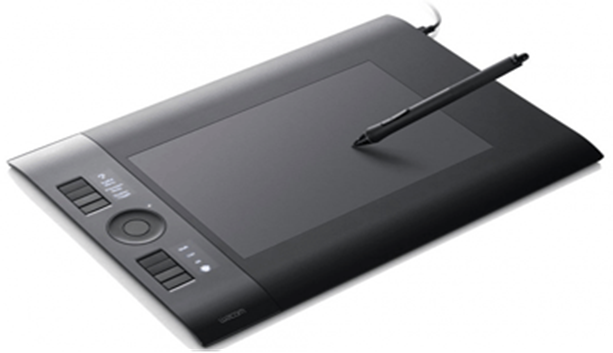

Дигитайзер (графический планшет) – это устройство, главным назначением которого является оцифровка изображений. Он состоит из двух частей: основания (планшета) и устройства целеуказания (пера или курсора), перемещаемого по поверхности основания. При нажатии на кнопку курсора его положение на поверхности планшета фиксируется и координаты передаются в компьютер.(Приложение6)
Принцип действия дигитайзера основан на фиксации местоположения курсора с помощью встроенной в планшет сетки тоненьких проводников с довольно большим шагом между соседними проводниками (от 3 до 6 мм). Механизм регистрации позволяет получить логический шаг считывания информации намного меньше шага сетки (до 100 линий на 1 мм). Основания дигитайзеров могут быть жесткие и гибкие; последние имеют меньший вес, компактны при транспортировке и более дешевые.[5]
7 Внешняя память

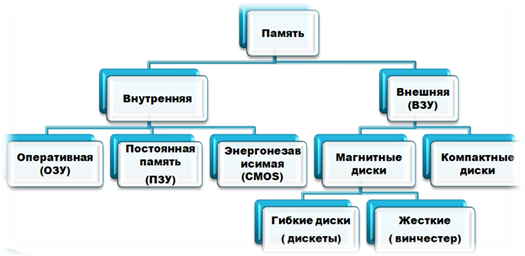

Внешняя (долговременная) память это место длительного хранения данных (программ, результатов расчётов, текстов и т.д.), не используемых в данный момент в оперативной памяти компьютера. Внешняя память, в отличие от оперативной, является энергонезависимой. Носители внешней памяти, кроме того, обеспечивают транспортировку данных в тех случаях, когда компьютеры не объединены в сети (локальные или глобальные).(Приложение7)
Для работы с внешней памятью необходимо наличие накопителя (устройства, обеспечивающего запись и (или) считывание информации) и устройства хранения.[7]
Основные виды накопителей:
накопители на гибких магнитных дисках (НГМД);
накопители на жестких магнитных дисках (НЖМД);
накопители на магнитной ленте (НМЛ);
накопители CD-ROM, CD-RW, DVD.
Им соответствуют основные виды носителей:
гибкие магнитные диски (Floppy Disk) (диаметром 3,5'' и ёмкостью 1,44 Мб; диаметром 5,25'' и ёмкостью 1,2Мб (в настоящее время устарели и практически не используются, выпуск накопителей, предназначенных для дисков диаметром 5,25'', тоже прекращён)), диски для сменных носителей; жёсткие магнитные диски (Hard Disk); кассеты для стримеров и других НМЛ; диски CD-ROM, CD-R, CD-RW, DVD.
Запоминающие устройства принято делить на виды и категории в связи с их принципами функционирования, эксплуатационно-техническими, физическими, программными и др. характеристиками. Так, например, по принципам функционирования различают следующие виды устройств: электронные, магнитные, оптические и смешанные - магнитооптические. Каждый тип устройств организован на основе соответствующей технологии хранения/воспроизведения/записи цифровой информации. Поэтому, в связи с видом и техническим исполнением носителя информации, различают: электронные, дисковые и ленточные устройства.
Основные характеристики накопителей и носителей:
информационная ёмкость;
скорость обмена информацией;
надёжность хранения информации;
Остановимся подробнее на рассмотрении вышеперечисленных накопителей и носителей.
Принцип работы магнитных запоминающих устройств основан на способах хранения информации с использованием магнитных свойств материалов. Как правило, магнитные запоминающие устройства состоят из собственно устройств чтения/записи информации и магнитного носителя, на который, непосредственно осуществляется запись и с которого считывается информация. Магнитные запоминающие устройства принято делить на виды в связи с исполнением, физико-техническими характеристиками носителя информации и т.д. Наиболее часто различают: дисковые и ленточные устройства. Общая технология магнитных запоминающих устройств состоит в намагничивании переменным магнитным полем участков носителя и считывания информации, закодированной как области переменной намагниченности. Дисковые носители, как правило, намагничиваются вдоль концентрических полей - дорожек, расположенных по всей плоскости дискоидального вращающегося носителя. Запись производится в цифровом коде. Намагничивание достигается за счет создания переменного магнитного поля при помощи головок чтения/записи. Головки представляют собой два или более магнитных управляемых контура с сердечниками, на обмотки которых подается переменное напряжение. Изменение величины напряжения вызывает изменение направления линий магнитной индукции магнитного поля и, при намагничивании носителя, означает смену значения бита информации с 1 на 0 или с 0 на 1.
Дисковые устройства делят на гибкие (Floppy Disk) и жесткие (Hard Disk) накопители и носители. Основным свойством дисковых магнитных устройств является запись информации на носитель на концентрические замкнутые дорожки с использованием физического и логического цифрового кодирования информации. Плоский дисковый носитель вращается в процессе чтения/записи, чем и обеспечивается обслуживание всей концентрической дорожки, чтение и запись осуществляется при помощи магнитных головок чтения/записи, которые позиционируют по радиусу носителя с одной дорожки на другую.[4]
Заключение
Компьютеры создают тысячи удобств и услуг в нашей повседневной жизни. Они управляют анестезионной аппаратурой в операционных, помогают детям учиться в школах, «изобретают» видеотрюки для кинематографа. Компьютеры взяли на себя функции пишущих машинок в редакциях газет и счетных аппаратов в банках. Они улучшают качество телевизионного изображения, управляют телефонными станциями и определяют цену покупок в кассе универсального магазина. Иными словами, они столь прочно вошли в современную жизнь, что обойтись без них практически невозможно.
Благодаря многолетнему труду инженеров и программистов появилась возможность вводить информацию в машину самыми разнообразными способами: при помощи ручных переключателей, печатая на клавиатуре, рисуя ручкой по электронному планшету, говоря в микрофон или прикасаясь кончиком пальца к экрану дисплея, сканируя нужную информацию. Во многих случаях компьютеры способны принимать информацию от других машин без вмешательства человека. Так, метеорологические спутники передают информацию непосредственно наземным компьютерам, которые преобразуют ее в красивые цветные карты.
В данном реферате были рассмотрены такие внешние устройства ПК, как клавиатура, мышь, принтер, сканер, монитор ,дигитайзер. Были даны их описание, основные характеристики, а так же были перечислены существующие их виды.
Так же, я узнал много новой и полезной информации об операционных системах, системах управления файлами и внешними устройствами. Уверен, что полученные теоретические и практические знания будут полезны в будущем.
