Практическая работа.
Урок №_____ 13.12.2021 8 класс, технология
Тема: Построение чертежа основы одношовного рукава. Практическая работа. Построение чертежа основы одношовного рукава.
Цели:
- Научить переводить выкройки из журнальной вкладки в натуральную величину и корректировать их по своим меркам.
- Развивать пространственные представления о линиях, мысленно проводимых на руке человека через ориентирные точки.
- Научить выполнить выкройку рукава и манжеты.
Ход урока
- Организационный момент.
- Сообщение познавательных сведений
Рукав – важная часть изделия. От правильного раскроя и пошива рукавов во многом зависит внешний вид изделия и удобство его в носке.
Манжета может быть цельнокроеной или состоять их двух деталей: верхней и нижней частей манжеты. При обработке нижнего среза рукава манжетой длину рукава уменьшают на половину ширины манжеты.

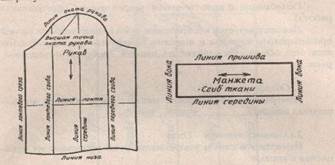

Название линий чертежа прямого рукава и манжеты.
Практическая работа.
Учащиеся выполняют чертеж основы рукава и манжеты в масштабе 1:4.
В работе используем электронный учебник Технология 8-9 кл.
1.Изучаем параграф 18 стр.104. Этапы построения чертежа основы одношовного рукава. Выполнить в тетради расчет для построения чертежа по своим меркам. Посмотреть видео урок с подробным объяснением и построением.
2.Практическая работа. Руководствуясь последовательностью построения чертежа из учебника, постройте в рабочей тетради чертеж основы одношовного рукава по своим меркам в масштабе 1:4.
Желаю вам удачи. Я думаю вы справитесь с заданием. Жду ваши работы .
https://www.youtube.com/watch?v=UwZSAht_f6o
- Строится прямой угол с вершиной А
- От точки А вниз откладывается отрезок, равный
мерке Др. АН = Др = 58 см
3. От точки А вправо откладываем ширину рукава
АА1=Ор+Пор=30+5=35см
4. Построить прямоугольник АНН1А1
5. Положение высшей точки оката рукава
АО = АА 1: 2
Построить линию середины рукава ОН2
6. Разделить отрезки АО и ОА1 пополам, получим точки О1 и О2. Построить прямые линии переднего и локтевого сгиба
7. Определить высоту оката рукава
СгII : 4 + 2 = 44 : 4 + 2 = 13
Провести прямую линию aa1
8. Точка О соединяется вспомогательной прямой с точкой
a и a1. Пересечение вспомогательной линии с линией
Переднего сгиба обозначается буквой О3 и О3a, делятся
пополам. Из точек деления восстанавливаются перпендикуляры длиной 1,5 см и 2,5 см. Точки О, 1,5см, О3,, 2,5см и a1 соединяются плавной кривой.
9. Точка О соединяется вспомогательной прямой с точкой a. Пересечение вспомогательной линии с линией локтевого сгиба обозначается буквой О4.. От точки О4 вверх по линии
Локтевого сгиба откладывается 1,5 см. Отрезок ОО4 делится пополам и из точки деления вверх
Восстанавливаются перпендикуляр длиной 2 см. Отрезок О4 a делится на 3 части, точки деления обозначаются I и II. От точки I вниз восстанавливается перпендикуляр длиной 0,7 – 1см. Точки О, 2см,
1,5см, II, 0,7 и a соединяются плавной кривой.
10. Линия переднего сгиба укорачивается на 1 см от линии низа, линия локтевого сгиба удлиняется на 1см. Точки Н, 1см, Н2, соединяются плавной кривой. Подготовить выкройку рукава и манжеты к раскрою: указать направление долевой нити, припуски на швы, высшую точку оката
Используйте ссылку для построения и оформления работы. В презентации указано пошаговое выполнение чертежа.
https://docs.google.com/presentation/d/1FcHySKODfohyT4MYS69uw-VRG9l7fYk8/edit?usp=sharing&ouid=106897803217795055888&rtpof=true&sd=true
