Дефекты и способы испытания сварных швов
МДК.04.01.
ДЕФЕКТЫ И СПОСОБЫ ИСПЫТАНИЯ СВАРНЫХ ШВОВ
15.01.05. Сварщик (электросварочные и газосварочные работы)
УРОК № 31
Группа: СВ-4-18
Дата: 28.10.2020 г.
Преподаватель ПТП: Л.Н.Иванова
Тема урока: АППАРАТУРА ДЛЯ РЕНТГЕНОВСКОГО КОНТРОЛЯ
Цель урока: изучить аппаратуру для рентгеновского контроля сварных швов.
Для получения и использования рентгеновского излучения применяют рентгеновские аппараты.
Основными элементами конструкции рентгеновского аппарата являются рентгеновская трубка в защитном кожухе, высоковольтный генератор и пульт управления. Высоковольтный генератор состоит из высоковольтного трансформатора, трансформатора накала трубки и выпрямителя. Пульт управления обычно содержит автотрансформатор, регулятор напряжения и силы тока, измерительные приборы, сигнальную систему и систему управления.
В практике радиационной дефектоскопии широко распространены рентгеновские аппараты с постоянной нагрузкой (подразделяемые на аппараты-моноблоки и аппараты кабельного типа) и импульсные (табл. 1).
| Таблица 1. Характеристики рентгеновских аппаратов | |||||
| Марка аппарата | Напряжение на трубке, кВ | Сила тока трубки, мА | Размеры фокусного пятна, мм | Масса аппарата, кг | Толщина просвечиваемой стали, мм |
| Аппараты—моноблоки | |||||
| РУП-120-5 | 50 … 120 | 5 | 2 x2 | 75 | 25 |
| РУП-200-5 | 70 … 200 | 5 | 2 x2 | 110 | 50 |
| РУП-400-5 | 250 … 400 | 5 | 7* | 600 | 120 |
| РУП-160-10П | 50 … 160 | 10 | 1,3 x4,0 | 60 | 40 |
|
Аппараты кабельного типа | |||||
| РУП-100-10 | 10 … 100 | 10 | 1 x1 | 200 | 30 |
| РУП-150-10 (2 трубки) | 35 … 100 | 10 | 5* | 670 | 45 |
| 2 | 0,3* | ||||
| РУП-150-300-10 (3 трубки) | 35 … 300 | 10 | 4 x4 | 1 000 | 70 |
| 10 | 5* | ||||
| 2 | 0,3* | ||||
| РУП-150/300-01 (4 трубки) | 35 … 300 | 2 | 0,3* | 800 | 70 |
| 10 | 4 x4 | ||||
| Импульсные аппараты | |||||
| РИНА-1Д | 100 | — | 3* | 12 | 10 |
| РИНА-2Д | 300 | — | 3* | 15 | 20 |
| РИНА-3Д | 400 | — | 4* | 46 | 40 |
| МИРА-2Д | 200 | — | 3* | 15 | 20 |
| МИРА-3Д | 300 | — | 4* | 25 | 40 |
* Диаметр фокусного пятна, мм.

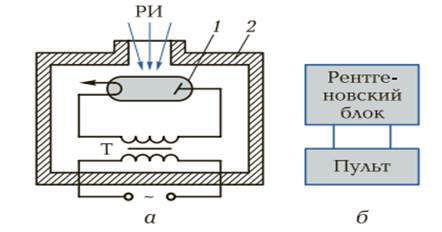

Аппарат—моноблок, у которого рентгеновская трубка и высоковольтный трансформатор смонтированы в единое устройство — блок-трансформатор, заполняют маслом или газом. Основное требование к таким аппаратам — минимальные габаритные размеры и масса. Для достижения этого поступаются таким важным показателем процесса контроля, как длительность непрерывной работы. В аппаратах-моноблоках (рис. 1) обычно применяется наиболее простая схема контроля — полуволновая безвентильная, в которой выпрямителем служит сама рентгеновская трубка. На трубку подается ток непосредственно от трансформатора высокого напряжения. Трубка пропускает ток только в одном направлении в течение первого полупериода, а во втором полупериоде запирается, работая как выпрямитель. Применение подобной схемы сокращает срок службы трубки.
Выпускается типовой ряд аппаратов-моноблоков, снабженных унифицированными пультами управления. Это портативные аппараты, предназначенные для работы в полевых и монтажных условиях (РУП-120-5, РАП-160-6П), и стационарные высоковольтные аппараты (РУП-400-5).
