Коричневой тушью проводятся горизонтали, а в их разрывах указываются высоты горизонталей, причем верх цифр должен быть направлен в сторону подъема.
Через здания, дороги, водоемы и искусственные сооружения горизонтали не проводятся.
Из пикетных точек на плане тушью закрепляются только наиболее характерные, остальные удаляются.
Площади водоемов покрываются голубой отмывкой, после высыхания которой наносятся условные знаки водоема.
Все надписи на плане должны быть параллельны горизонтальной рамке, за исключением названий рек и направления дорог.
7.4.2 Инженерно-техническое нивелирование
Работы заключаются в нивелировании точек теодолитного хода.
Для производства нивелирования необходимы следующие инструменты и принадлежности:
а) нивелир технической точности;
б) штатив;
в) нивелирные рейки - 2 шт.;
г) деревянные колышки;
д) журналы измерений и пишущие принадлежности.
Перед началом работ необходимо выполнить поверки нивелира.
Порядок работы на станции
1. Нивелирные рейки устанавливают на задней и передней нивелируемых точках, при этом нивелир должен находиться примерно посередине между задней и передней точками хода.
2. Нивелир приводится в рабочее положение.
3. Берутся отсчеты по черным сторонам рейки и записываются в журнал технического нивелирования (таблица 7.6).
Таблица 7.6 – Журнала технического нивелирования точек теодолитного хода I-II-III-IV-V-I
| № станций | № точки | Отсчеты по рейке | Превы- шение | Среднее превышение | Отметки | |
| Задний | Передний | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | I II | |||||
| 2 | II III | |||||
| 3 | III IV | |||||
| 4 | IV V | |||||
| 5 | V I | |||||
| åЗ= | åП | åh = | åhср= | |||
Вычисляется превышение по формуле:
hч = ач – bч ,
где ач и bч - отсчеты по черной стороне рейки на задней и передней точках.
5. Производятся отсчеты по красным сторонам рейки и повторно вычисляется превышение:
hк = ак – bк ,
где ак и bк - отсчеты по красной стороне рейки;
Расхождения в значениях превышении , полученных по черным и красным сторонам реек на станции, должно быть не более 5 мм.
6. Определяется среднее превышение по формуле
.
В случае, если рельеф имеет существенную изменчивость и нет видимости одновременно на заднюю и переднюю точки, делается переходная точка.
После выполнения нивелирования приступают к камеральной обработке результатов, которая начинается с постраничного контроля:
å3 -åП = åh = 2åhср.
Далее находят невязку: f h = åhср.
Если f h £ f h доп., где f h доп. = ±50
, (L – длина хода в км), то f h распределяется c обратным знаком в виде поправок поровну на все превышения.
Затем вычисляются высоты всех точек хода.
После вычисления отметок хода, выполняется сравнение результатов геометрического и тригонометрического нивелирования и делается вывод о точности съемок.
7.4.3 Решение инженерно-геодезических задач
По окончании полевых работ каждый студент обязан представить непосредственно руководителю практики практическое решение одной из задач (по выбору студента) по перенесению геометрических элементов проекта в натуру.

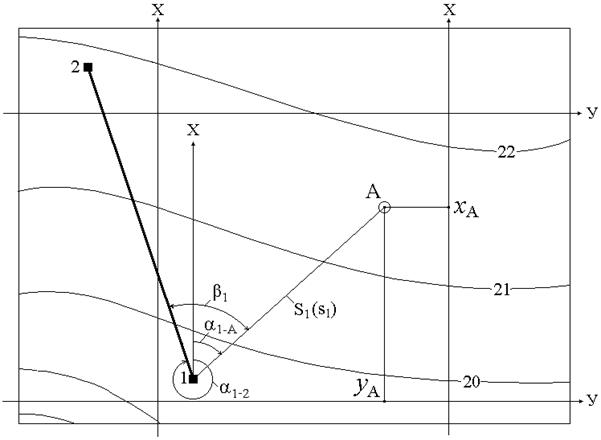

Для перенесения проекта, например, разведочной скважины необходимо знать угол β1 и расстояние S1 (рисунок 7.2).
Вынос скважины производится полярным способом, т. е. в точке 1 устанавливается теодолит, совмещаются нули лимба и алидады и винтами лимба труба наводится на точку 2.
Открепляется алидада и труба поворачивается на отсчет по горизонтальному кругу, соответствующий углу β1. По линии визирования откладывается наклонное расстояние S1 и забивается колышек. Таким образом, для решения вопроса о выносе скважины с проекта в натуру необходимо:
а) рассчитать и построить на местности горизонтальный угол β1;
б) рассчитать и отложить на местности наклонное расстояние S1.
Горизонтальный угол β1 (см. рисунок 7.2) вычисляется по формуле
β1 = 360˚ – αА-1 + α1-2,
где α1-А – дирекционный угол линии1 – А;
α1-2 – дирекционный угол линии 1 – 2.
Дирекционные углы линий 1–А и 1–2 находятся по формулам:
