7.4 Содержание геодезической практики

На практике студенты под руководством преподавателя выполняют следующие виды работ: тахеометрическая съемка земной поверхности, инженерно-техническое нивелирование, решение инженерно - геодезических задач.

7.4.1 Тахеометрическая съемка

Масштаб съемки 1:1000 или 1:500.

Съемка состоит из следующих этапов:

а) подготовительные работы;

б) рекогносцировка местности;

а) создание съемочного обоснования;

б) съемка подробностей и рельефа с вершин съемочного обоснования;

в) камеральная обработка полевых измерений и составление плана поверхности земли.

Для производства съемки необходимы следующие инструменты и принадлежности: а) теодолит со штативом и отвесом; б) вехи - 2 шт.; в) дальномерная рейка; г) топор; д) деревянные колышки; е) журнал тахеометрической съемки, линейка и карандаш.

7.4.1.1 Подготовительные работы

На этом этапе формируются бригады.

На имеющихся топографических картах исследуется район предстоящих работ.

Выполняются поверки теодолитов и нивелиров в соответствии с разделами 1.9 и 3.4 геодезического практикума

Заготавливаются журналы для угловых и линейных измерений.

Решаются вопросы передвижения к месту практики.

Устанавливается время геодезических съемок и камеральных работ.

7.4.1.2 Рекогносцировка местности

На первом этапе полевых работ производят рекогносцировку местности, т.е. ее осмотр и выбор места закрепления вершин теодолитного хода. При этом необходимо стремиться выполнять следующие условия :

1) смежные вершины хода и контуры объектов, прилегающих к данной точке, должны быть хорошо видимы;

2) площадка вокруг точки должна быть ровной и иметь твердый грунт;

3) стороны полигона должны проходить по ровным, твердым, удобным для измерения лентой линиям местности;

4) длины сторон полигона должны быть в пределах 50-350 м (следует избегать линий короче 100 м и углов наклона больше 5⁰);

5) необходимо учитывать возможность надежного контроля теодолитного хода (привязать концы хода к опорным геодезическим сетям или ход замкнуть).

Вершины хода закрепляют деревянными кольями длиной 15-20 см и толщиной 4 – 5 см или металлическими костылями вровень с землей. В торец колышка забивают гвоздь, обозначающий вершину хода. Рядом забивают сторожок, на котором пишут номер бригады и точки. Например, бригада № 5 из 6 человек ведет такую нумерацию: 5 – I, 5 – II, 5 – III,

5 – IV, 5 – V, 5 – VI.

При рекогносцировке выявляют наличие ближайших опорных геодезических пунктов, составляют схему полигона и привязки его к этим пунктам.

7.4.1.3 Создание съемочного обоснования

Съемочное обоснование создается в виде замкнутого или разомкнутого теодолитно-нивелирного или теодолитно-тахеометрического хода из количества вершин (точек), соответствующих количественному составу бригады. Точки съемочного обоснования обычно выбирают на возвышенных местах с хорошим круговым обзором местности.

На всех вершинах измеряют горизонтальные правые по ходу углы одним полным приемом и одновременно углы наклона сторон полигона. Порядок измерения следующий:

1) теодолит грубо устанавливают над точкой, например № I (рис. 1), затем точно центрируют с ошибкой, не превышающей ± 5 мм, и нивелируют горизонтальный круг;

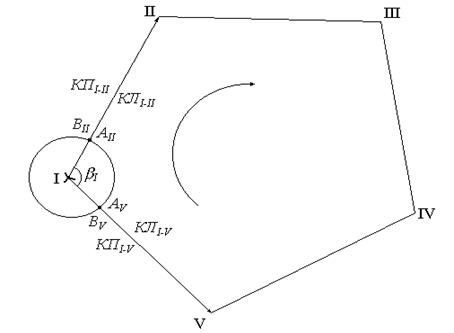

Рисунок 7.1 – Схема геодезического полигона

2) вешки с отмеченной на них высотой инструмента устанавливают на задней № V и передней № II смежных вершинах хода;

3) закрепив лимб, при круге лево визируют под основание задней вехи. Берут отчет по горизонтальному кругу А _V. Отчет записывают в угломерный журнал;

4) визируют трубой на высоту инструмента этой же (задней) вехи и берут отсчет по вертикальному кругу КЛ _{I - V}. Отсчет записывают в угломерный журнал;

5) в том же порядке производят все измерения, визируя на веху, стоящую на передней (№ II) точке хода и получают А _II и КЛ _{I - II};

6) смещают алидаду относительно лимба примерно на 90° и закрепляют ее, трубу переводят через зенит и производят второе измерение горизонтального угла при правом положении вертикального круга;

7) все измерения при КП повторяют в той же последовательности (см. пункты 3, 4, 5 ) и получают В _V, КП _{I - V}, В _II и КП _{I - II};

8) не уходя со станции, вычисляют горизонтальный угол b _I в такой последовательности:

а) вычисляют горизонтальные углы b _КЛ = А _V – А _II и b _КП = В _V – В _II (если первый (задний) отсчет меньше второго (переднего), то к нему прибавляют 360⁰);

б) если b _КЛ – b _КП £ 2t, где t – точность отсчетного устройства, то находят среднее значение горизонтального угла

;

9) вычисляют углы наклона сторон полигона I – V и I – II (для теодолита 2-Т30):

и .

Правильность измерений углов наклона контролируют сравнением прямых и обратных значений для одной и той же стороны. При этом разность в углах по абсолютной величине не должна превышать двойной точности отсчитывания, например ;

10) на каждой станции вычисляют МО (место нуля) вертикального круга: . Колебание МО на станциях не должно превышать 1,5t.

Длины сторон измеряют нитяным дальномером. Разность между результатами измерений стороны в прямом и обратном направлениях не должна превышать 1:400 от средней длины.

Аналогичные измерения выполняют на других вершинах полигона. Все измерения заносятся в журнал (таблица 7.1).

Таблица 7.1 – Журнал измерения углов и длин

Дата 6.07.99 г Инструменты 2Т30

Погода Солнечная Исполнитель Иванов И.И.

№	№ то	Горизонтальный круг						Вертикальный круг					Дальномер
ст.	чки	Отсчеты		Угол		Ср. угол		Отсчеты			Угол		ОН	ОВ	D	Схема хода
	визир	°	¢	°	¢	°	¢		°	¢	°	¢
	III	320	47	19	25			КЛ	-0	35	-0	35,5	2020	1050	97
	II	301	22					КЛ	-2	06	-2	06,5	2204	0852	135,2
I						19	25,5
	III	132	36	19	26			КП	0	36			2021	1049	97,2
	II	113	10					КП	2	07			2200	0850	135
	I
	III
II
	I
	III
	II
	I
III
	II
	I

7.4.1.4 Съемка подробностей и рельефа

На практике съемка подробностей и рельефа обычно производится полярным методом, что, однако, не исключает применение других способов.

Съемка объектов производится с вершин теодолитного хода. Пикетные (контурные) точки при этом выбирают в характерных точках контуров, дорог, земельных угодий (выгон, луг, огород и пр.), зданий, сооружений. Съемке подлежат отдельно стоящие деревья, столбы, колодцы и т. д.

Расстояние от инструмента до рейки при съемке контуров не должно превышать 60 м для масштаба съемки 1:500 и 80 м – для масштаба 1:1000.

При определении положения не четко выраженных контуров расстояния увеличиваются в 1,5 раза.

Съемка контурных точек ведется в следующем порядке:

1) теодолит центрируют и нивелируют над вершиной полигона;

2) на дальномерной рейке отмечают высоту инструмента и ставят ее в характерной контурной точке;

3) ориентируют лимб горизонтального круга на заднюю точку полигона;

4) после открепления алидады и трубы среднюю горизонтальную нить трубы наводят на отсчет по рейке, равный высоте инструмента, и берут отсчеты по дальномеру;

5) берут отсчет по вертикальному кругу, замечая его положение (круг лево или круг право);

6) берут отсчет по горизонтальному кругу с точностью до 10^¢;

Запись ведут в журнале тахеометрической съемки (таблица 7.2).

Таблица 7.2 – Журнал тахеометрической съемки

Дата___________ Инструменты_____________

Погода_________ Исполнитель_____________

После съемки пикетов на данной станции следует проверить правильность ориентирования лимба горизонтального круга повторным визированием на заднюю вершину хода. Отсчет должен равняться нулю с ошибкой, не превышающей 1,5¢.

Попутно со съемкой ведут кроки, т. е. вычерчивают рисунок на котором показывают станцию, с которой ведется съемка, соседние вершины хода, снимаемые контуры, объекты, расположение пикетных точек и их номера. Нумерация пикетов на всех станциях сквозная (арабские цифры).

Стрелками обозначают падение рельефа местности. Все записи ведут в журнале тахеометрической съемки (см. таблицу 7.2).

При съемке рельефа пикеты (рельефные точки) выбирают в местах перегиба основных его элементов (водоразделов, водосливных линий, седловин и т.д.), на урезах воды рек и водоемов, на склонах хребтов и лощин. На ровной местности расстояния от инструмента до пикета, а также между пикетами должно соответствовать масштабу съемки и принятому сечению горизонталей (таблица 7.3).

Таблица 7.3 – Требования технической инструкции к расположению реечных точек

В целях контроля и избежания пропусков ("окон") следует с каждой станции снимать несколько пикетов, расположенных на перекрытии съемки с соседних станций.

В процессе съемки на каждой станции составляют кроки, где схематически показывают:

а) станцию и две смежные вершины хода;

б) расположение пикетных точек (контурных и высотных) и их номера;

в) стрелками указывают направления скатов;

г) пунктиром обозначают водоразделы и водосливные линии;

д) зарисовке подлежат также контуры объектов с указанием их наименований, дороги с проставлением их ширины, линии электропередачи и т.д.

Окончив съемку на станции, проверяют правильность ориентирования лимба.

7.4.1.5 Камеральная обработка полевых измерений

Расчет плановых координат (X, Y) съемочного обоснования производится в следующей последовательности.

1. Заносят в ведомость номера точек полигона и средние значения горизонтальных углов, вычисляют их сумму Sb_П.

2. Находят угловую невязку

f_b = Sb_П – Sb_Т = S b_П – 180° (n – 2),

где Sb_Т – теоретическая сумма углов полигона;

n – число правых по ходу углов полигона.

3. Проверяют допустимость угловой невязки, предварительно вычислив допустимую невязку по формуле

f_bдоп = ,

где n - число углов в ходе.

Угловая невязка допустима, если выполняется условие f_b £ f_bдоп.

Углы увязывают, распределяя f_b с обратным знаком на измеренные горизонтальные углы, дополняя секунды до целых минут. Оставшуюся невязку распределяют на углы, имеющие короткие стороны. Сумма поправок должна равняться невязке.

4. Исправленные углы суммируют, убеждаясь, что их сумма равна теоретической.

5. Вычисляют дирекционные углы сторон полигона по формуле

a_n+1 = + 180° – b,

где a_n+1 – дирекционный угол последующей стороны полигона;

a_n – дирекционный угол предыдущей стороны;

b – правый по ходу, исправленный горизонтальный угол, заключенный между предыдущей и последующей сторонами полигона.

Дирекционный угол исходной стороны задается руководителем практики или определяется путем привязки к опорной геодезической сети. Контролем правильности вычисления дирекционных углов в замкнутом полигоне служит получение дирекционного угла исходной стороны.

6. Находят табличные углы (румбы) по следующим формулам:

а) r = a (первая четверть, 0° < a< 90°, СВ);

б) r = 180° – a (вторая четверть, 90° < a< 180°, ЮВ);

в) r = a – 180° (третья четверть, 180° < a< 270°, ЮЗ);

г) r = 360° – a (четвертая четверть, 270° < a< 360°, СЗ).
