Пример. 3. Определить по карте масштаба 1:25000 географические координаты точки с отметкой 214,3 в квадрате 6507.

В результате получены следующие величины:

j = 54°40¢41²,

l = 18°00¢40².

Варианты задач по определению координат точек на карте масштаба 1:25000 приводятся в таблице 6.2.





6.4 Нахождение высот точек



Высота точки определяется по ее расположению относительно линий равных высот точек поверхности земли, т.е. горизонталей.

М 1:25000 Сечение рельефа 5 метров Рисунок 6.4. – Определение высоты точки На рисунке 6.4 указывается, что горизонтали проведены через 5 метров. Нижняя горизонталь оцифрована перевернутым числом 180. Это означает, что от этой горизонтали к точке А происходит падение рельефа. Точка А находится между 165 и 170 горизонталями. Следовательно, отметка данной точки составляет 166 м.

Пример.4. Определить по карте масштаба 1:25000 отметку места расположения отдельно лежащего валуна в северо-восточной части квадрата 6612.

Валун по своему местоположению находится между 140 и 145 горизонталями. При визуальном определении отметка составляет 142 м.





6.5 Ориентирование линий



Ориентирование линии - это определение ее направления относительно другого направления, принимаемого за исходное направление. Исходные направления: истинный (или географический) меридиан (С-Ю), магнитный меридиан (СМ - ЮМ), осевой меридиан (ось Х). Исходные направления показаны на рисунке 6.5.

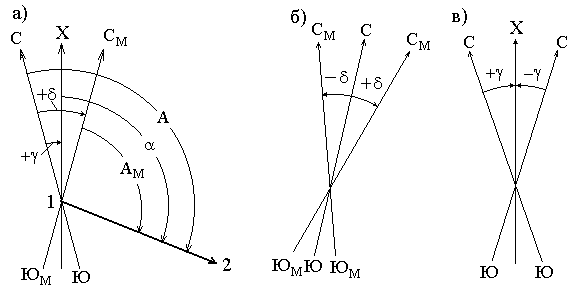

Рисунок 6.5 – Ориентирование линий

Если за исходное направление принимается истинный меридиан, то угол, отсчитываемый по часовой стрелки от истинного меридиана до заданного направления называется истинным азимутом А (см. рисунок 6.5,а).

Если исходным направлением является магнитный меридиан, то угол, отсчитываемый по часовой стрелки от магнитного меридиана до заданного направления называется магнитным азимутом АМ(см. рисунок 6.5,а).

Если исходное направление - осевой меридиан, то угол, отсчитываемый по часовой стрелки от осевого меридиана до заданного направления называется дирекционным углом a (см. рисунок 6.5,а).

Исходные направления не совпадают.

Угол между северными направлениями истинного и магнитного меридианов называется склонением магнитной стрелки. Восточное склонение (стрелка от истинного меридиана к магнитному показывает на восток) считается положительным (+d), западное (стрелка от истинного меридиана к магнитному показывает на запад) - отрицательное (-d). Склонения показаны на рисунке 6.5,б.

Угол между северными направлениями истинного и осевого меридианов - это сближение меридианов. Оно восточное или положительное (+g), когда стрелка от истинного меридиана к осевому показывает на восток, и западное или отрицательное (-g) при направлении стрелки от истинного меридиана к осевому на запад. Сближения приведены на рисунке 6.5,в.

На рисунке 6.5,а видно, что дирекционный угол, истинный и магнитный азимуты связаны следующими зависимостями:

А = АМ + d,

a = А - g,

a = АМ + d - g.

Пример 5. Определить по карте масштаба 1:25000 дирекционный угол линии связи, проходящей из Федоровки (кв. 6510) на Дровяную (кв. 6706) в квадратах 6509 и 6608.

Для определения дирекционного угла необходимо приложить транспортир центром к точке А, а нуль транспортира совместить с осью Х и отсчитать градусы и минуты. При измерении получено следующее значение дирекционного угла: a = 296°45¢.

Пример 6. По данным примера 5 найти магнитный азимут той же линии связи с Федоровки на Дровяную. При определении магнитного азимута необходимо знать склонение магнитной стрелки и сближение меридианов и вычислить магнитный азимут по формуле АМ = a - d + g.

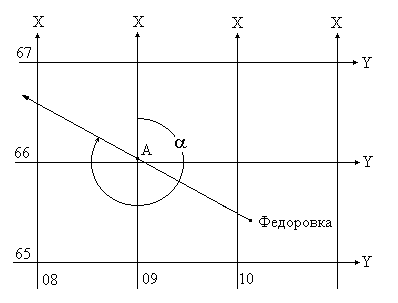

М 1:25000 Рисунок 6.6 – Определение дирекционного угла лини Данные о склонении и сближении приводятся в левом нижнем углу карты: d = +6°12¢, g = - 2°24¢. Тогда магнитный азимут составит АМ = 296°45¢ - 6°12¢ - 2°24¢ = 288°09¢.

6.6 Определение уклонов и углов наклона линий



Уклон линии на поверхности земли ( ) - это отношение превышения h между начальной и конечной точками линии к горизонтальной проекции этой линии d, т.е.

.

На рисунке 6.7 показана линия АВ. Горизонтальная проекция этой линии d = ab.
