1. Вычисляют дальномерные расстояния от станции до реечных точек по формуле (см. таблицу 2.3)
.
Расстояние от станции I до реечной точки № 1 будет равно
.
2. Находят углы наклона визирной оси трубы теодолита по формулам
δ = КЛ – МО,
δ = МО – КП.
Угол наклона визирной оси со станции I на реечную точку № 1 составит (см. таблицу 2.3)
δ = – 2○ 56′– 0○ 01′ = –2○ 57′.
Угол наклона визирной оси со станции II на реечную точку № 13 составит (см. таблицу 2.3)
δ = ′0○ 01′ – 4○ 17 ′ = – 4○ 16′.
3. Определяют превышение между станцией и реечными точками по формуле
.
Превышение между станцией I и реечной точкой № 1 составит (см. таблицу 2.3)
.
4. Вычисляют горизонтальные проложения между станцией и реечными точками по формуле
.
Горизонтальное проложение между станцией I и реечной точкой № 1 составит (см. таблицу 2.3)
.
5. Находят отметки реечных точек по формуле
.
Отметка реечной точкой № 1, если по индивидуальному варианту Δ h=0,0м, будет равна (см. таблицу 2.3)
.
2.5 Построение плана теодолитно-тахеометрической съемки
Построение плана теодолитно-тахеометрической съемки выполняется на листе чертежной бумаги, размеры которого определяются в зависимости от размеров координатной сетки со стороной квадрата, равной 100 мм. Масштаб плана - 1:1000 (в 1 см 10 метров). Для выполнения графических построений требуется лист ватмана формата А2.
Размеры координатной сетки, т.е. число квадратов (девять или двенадцать) выбирают с таким расчетом, чтобы план разместился внутри границ этой сетки. Координатную сетку можно построить при помощи линейки Дробышева, а при ее отсутствии - посредством циркуля и масштабной линейки.

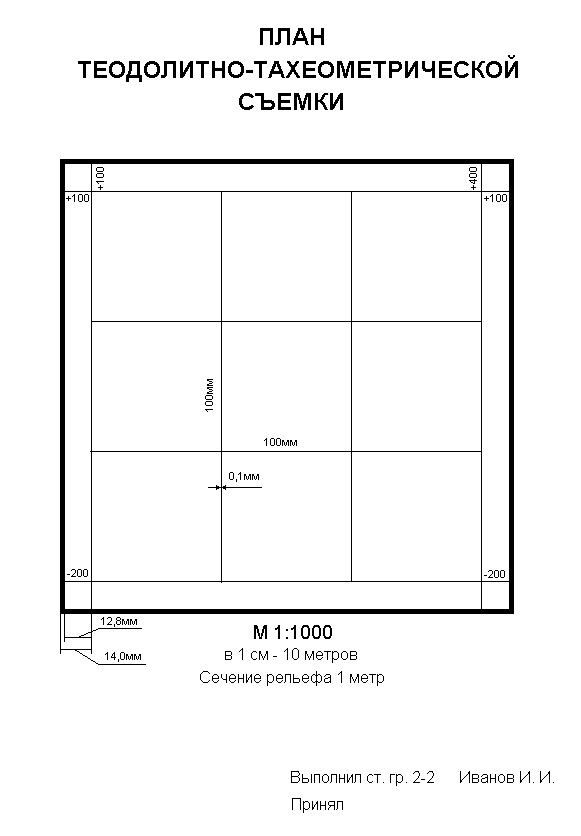

На листе бумаги прочерчивают две диагонали, проходящие через углы листа. От точки пересечения диагоналей по ним откладывают циркулем равные отрезки. Соединяя концы отрезков прямыми линиями, получают правильный прямоугольник. На сторонах прямоугольника откладывают отрезки, равные длине стороны квадрата (100мм). Соединив концы отрезков, расположенные на противоположных сторонах правильного прямоугольника, получают координатную сетку. Правильность построения сетки проверяют путем сравнения в каждом квадрате диагоналей и сторон квадрата. Допустимое расхождение - 0,2 мм. Оформление координатной сетки показано на рисунке 2.3.
Точки полигона I, II, III, IV, V наносятся на план по координатам при помощи поперечного масштаба, циркуля и линейки. Правильность нанесения полигона проверяется сравнением длин и румбов его сторон, полученных на плане, с данными ведомости вычисления координат. После изображения на плане точек съемочной сетки приступают к вычерчиванию ситуации, руководствуясь абрисом (см. рисунке 2.1).
Например, чтобы нанести ЛЭП низкого напряжения, необходимо от точки V по линии V-I отложить отрезок, равный 16 м (в масштабе плана это 16 мм), и от точки II по линии II-III - 108 м, полученные на линии V-I и II-III точки соединить прямой линией (см. рисунок 2.1,а).
