Третья поверка. Ось НН вращения трубы должна быть перпендикулярна оси VV вращения прибора (рисунок 1.10, г).

Дата: 2025-05-01; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Поверку выполняют в такой последовательности. Теодолит устанавливают на расстоянии 8 – 10 м от стены здания. Вертикальную ось вращения приводят в отвесное положение. Трубу наводят на точку, высоко расположенную на здании, и закрепляют горизонтальный круг. Трубу плавно опускают до горизонтального положения. На стене отмечают проекцию точки. Переводят трубу через зенит, опускают закрепительный винт алидады и снова наводят на ту же точку. Проецируют точку на тот же уровень и закрепляют. Если проекции точки совпадают, теодолит исправен, если не совпадают – неисправен. При нарушении условия прибор направляют в мастерскую для ремонта.

Четвертая поверка. Вертикальная нить АА сетки зрительной трубы должна быть перпендикулярна оси НН ее вращения (рисунок 1.10, д).

Поверку выполняют в такой последовательности. Вертикальную ось вращения теодолита приводят в отвесное положение. На расстоянии 8 – 10 м от теодолита закрепляют отвес. Вертикальную нить наводят на отвес. Если вертикальная нить сетки совпадает с нитью отвеса, то теодолит исправен, если не совпадает – неисправен.

Чтобы исправить соотношение осей, снимают с окулярного колена трубы колпачок, ослабляют исправительные винты сетки и поворачивают диафрагму так, чтобы вертикальная нить сетки совместилась с нитью отвеса.

После выполнения этой поверки повторно делают вторую поверку.

Пятая поверка. Место нуля (МО) вертикального круга должно быть равно нулю или отличаться не более чем на 1¢.

Значение МО определяется визированием на одну и ту же точку, желательно ближе к горизонту, при двух положениях круга и вычисляется по формуле

.

Для исправления МО необходимо установить по вертикальному кругу отсчет, равный (KЛ – МО), и смещением окулярной сетки юстировочными винтами в вертикальном направлении совместить перекрестие сетки с изображением выбранной точки предмета. После юстировки снова следует повторить проверку МО и коллимационной ошибки (вторая поверка).

1.9 Темы УИРС

1. Сравнение величин тригонометрических превышений, полученных разными исполнителями на одной и той же стороне тахеометрического хода.

В результате измерений получить n превышений:

h₁, h₂… h_n. Вычислить среднее значение превышения .

Определить среднюю квадратическую погрешность определения превышения

.

2. Сравнение величин тригонометрических превышений, полученных разными исполнителями на одной и той же стороне тахеометрического хода и при различных высотах инструмента.

В результате измерений получить n превышений: h₁, h₂… h_n.

Вычислить среднее значение превышения

.

Определить среднюю квадратическую погрешность определения превышения

.

Сравнить величины m₁ и m₂ и сделать выводы.

2 СОСТАВЛЕНИЕ ПЛАНА УЧАСТКА МЕСТНОСТИ

2.1 Подготовка исходных данных

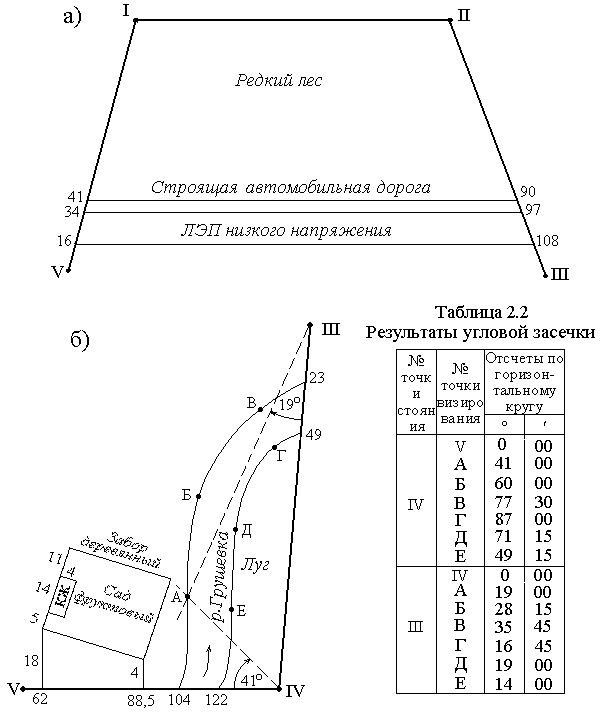

На участке местности был проложен замкнутый теодолитный ход I-II-III-IV-V-I, в котором измерены правые по ходу горизонтальные углы и длины сторон. Результаты полевых измерений сведены в журнал теодолитной съемки (таблица 2.1).

Таблица 2.1 – Журнал теодолитной съемки
