Первая поверка. Ось UU цилиндрического уровня горизонтального круга должна быть перпендикулярна оси VV вращения прибора (рисунок 1.10,б).

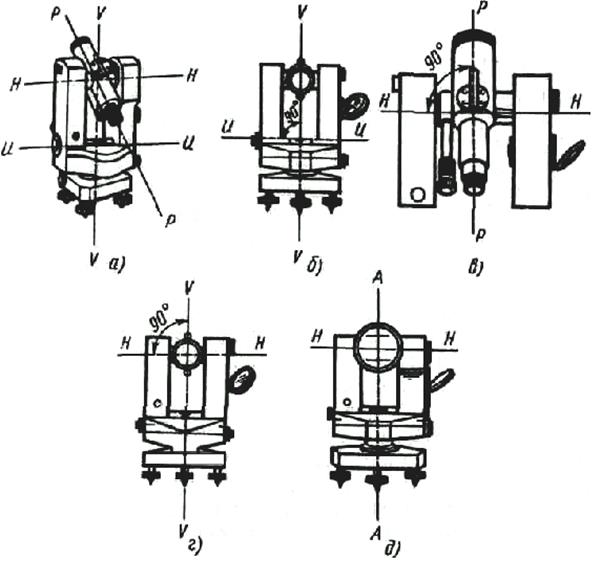

Рисунок 1.10 – Схемы расположения геометрических осей теодолита:
а – общая; б, в, г, д – при поверках
Поверку выполняют в такой последовательности. Приводят ось вращения инструмента в вертикальное положение при помощи уровня на горизонтальном круге. Затем уровень на горизонтальном круге располагают по направлению двух любых подъемных винтов и, вращая их в разные стороны, приводят пузырек уровня в нуль-пункт. Затем поворачивают горизонтальный круг теодолита на 180°. Если пузырек остался на середине или отклонился не более чем на одно деление, уровень исправен, если более чем на одно деление — неисправен.
Для устранения неисправности пузырек перемещают исправительными винтами уровня к нуль-пункту на одну половину дуги отклонения, а затем подъемными винтами – на вторую половину дуги отклонения.
После выполнения поверки удостоверяются, что теодолит сохраняет рабочее положение. Для этого горизонтальный круг поворачивают на 90°, приводят пузырек цилиндрического уровня на середину и поворачивают горизонтальный круг в произвольном направлении. Если при различных положениях круга относительно подъемных винтов пузырек остался на середине или сместился на одно деление, то поверка считается выполненной.
Вторая поверка. Визирная ось РР трубы должна быть перпендикулярна оси НН вращения трубы (рисунок 1.10,в).
Поверку выполняют следующим образом. Приводят ось вращения инструмента в вертикальное положение. При закрепленном винте алидады открепляют лимб и трубу. Наводят трубу на удаленную точку. Закрепляют лимб и берут отсчет а1 по горизонтальному кругу. Отпускают зажимной винт зрительной трубы и переводят трубу через зенит. Открепляют зажимной винт алидады и наводят трубу на ту же точку, берут повторный отсчет а2. Если отсчеты а1 и а2 равны или отличаются не более чем на двойную точность отсчетного устройства, теодолит исправен, если больше – неисправен. Так, при точности инструмента 30'' предельное значение коллимационной ошибки с = 0,5 (а1 – а2) не должно превышать 1'.
Чтобы устранить неисправность, из отсчетов а1 и а2 находят среднее значение: a = 0,5 (а1 + а2). Микрометренным (наводящим) винтом алидады устанавливают на горизонтальном круге средний отсчет а (при этом изображение точки сместится от вертикальной нити).
Снимают с окулярного колена трубы колпачок, ослабляют горизонтально расположенные исправительные винты сетки нитей и вращением этих исправительных винтов (один винт откручивают, а другой закручивают) смещают сетку до совпадения перекрестия сетки нитей с точкой визирования. После юстировки закрепляют винты.
