Рисунок 1.6 – Схема измерения горизонтального угла
Например, а2 = 244° 47¢. Угол из первого полуприема:
b ¢ = а1 – а2 = 315° 28¢ – 244° 47¢= 70° 41¢.
Действия во втором полуприеме
1. Перевернуть трубу через зенит, сместить алидаду относительно лимба на некоторый угол.
2. Выполнить все действия первого полуприема.
Например, в результате измерений получено
а3 = 18° 26¢, а4 = 307° 44¢.
Угол из второго полуприема:
b ¢¢ = а3 – а4 = 18° 26¢ – 307° 44¢ = 378° 26¢ – 307° 44¢ =70° 42¢.
Если b ¢ – b ¢¢£ 2t, где t – точность отсчетного приспособления, тогда измеренный угол вычисляется как среднее арифметическое значение из двух полуприемов.
В нашем случае t =30¢¢, b¢ – b¢¢= 1¢ = 2t, следовательно, измеренный горизонтальный угол составит:
.
Результаты измерений оформляются в журнале (таблица 1.1).
Таблица 1.1 –Журнал измерения горизонтального угла полным приемом
| Точки | Отсчеты по ГК | Угол | Среднее из углов | ||||
| стояния | визи-рования | ° | ¢ | ° | ¢ | ° | ¢ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 6 | 5 7 5 7 | 315 244 18 307 | 28 47 26 44 | 70 70 | 41 42 | 70 | 41,5 |
1.5 Измерение вертикальных углов
Измерение вертикальных углов необходимо для определения углов наклона линий на местности и решения различных задач.

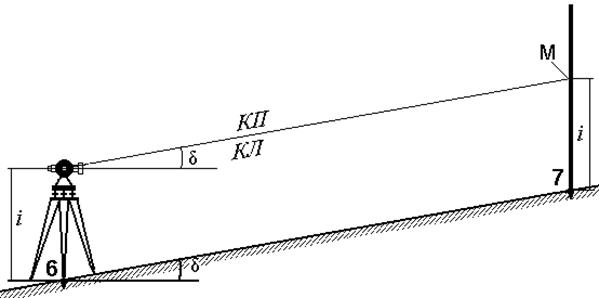

Для этого устанавливают теодолит в точке (например, в точке 6 на рисунке 1.7). Измеряют высоту инструмента i – расстояние от верха колышка № 6 до оси вращения трубы теодолита. Высоту инструмента i переносят на вешку в точке 7 и отмечают эту высоту в виде метки М (в качестве метки применяется тонкий шнур). Открепляют алидаду, трубу, а затем визируют на метку М (совмещают среднюю нить сетки нитей с меткой М). Берут отсчет по вертикальному кругу, например, КЛ = 5° 58¢. Переворачивают трубу через зенит и вновь визируют на метку М, отсчитывают по вертикальному кругу, например КП = – 5°59¢.
