Определение погонной нагрузки, действующей на балку Б2.

Дата: 2025-05-01; Просмотры: 25

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Нормативная погонная нагрузка:

Расчетная погонная нагрузка:

III Статический расчет (определение усилий).

Определение максимального изгибающего момента.

От действия расчетных нагрузок:

IV Предварительный подбор сечения балки

(без учета ее собственного веса).

Рассчитываемый элемент, в соответствии с табл. 50* СНиП II-23-81*, относится ко второй группе конструкций. Район строительства город Москва, который в соответствии с ГОСТ 16350-80 относится к II₅ климатическому району. Зная группу конструкций и климатический район назначим марку стали С245 (табл. 50* СНиП II-23-81*), после чего, для предварительного расчета, зададимся расчетным сопротивлением R_y = 24 кН/см² (табл. 51* СНиП II-23-81*).

Назначаем 36/ГОСТ 8239-89 с характеристиками сечения:

V Проверка принятого сечения

(с учетом собственного веса балки и уточненного значения R_y ).

Уточняем значение максимального изгибающего момента от действия нормативных нагрузок.

где		-	линейная плотность балки (масса одного погонного метра),
		-	ускорение свободного падения,
		-	переводной коэффициент (из Н в кН),
	gn = 0,95	-	коэффициент надежности по назначению,
		-	нормативная погонная нагрузка, определенная без учета собственного веса балки.

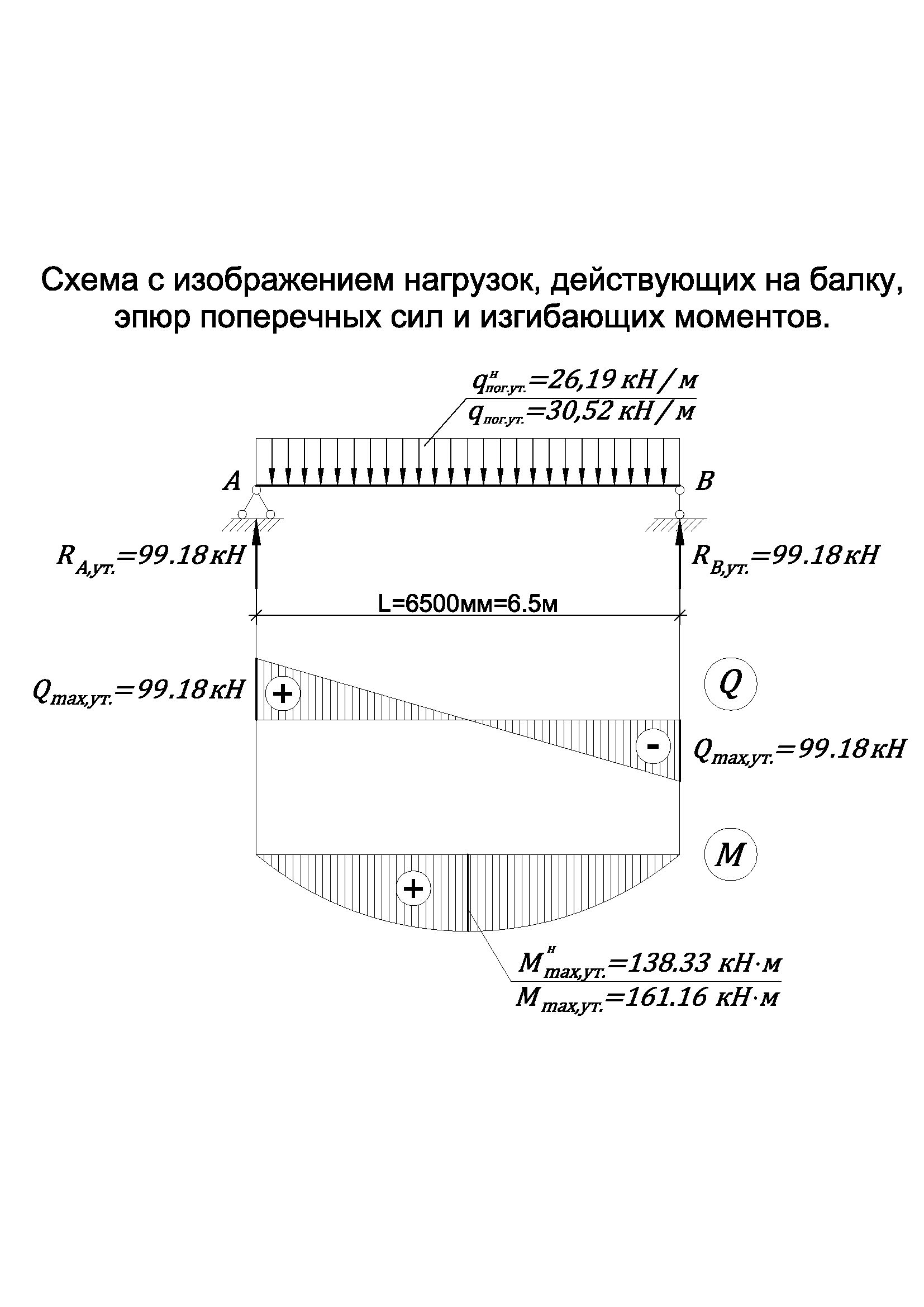

Уточняем значение максимального изгибающего момента от действия расчетных нагрузок.

Уточняем значение максимальной поперечной силы от действия расчетных нагрузок.

где		-	линейная плотность балки (масса одного погонного метра),
		-	ускорение свободного падения,
		-	переводной коэффициент (из Н в кН),
	gn = 0,95	-	коэффициент надежности по назначению,
	gf = 1,05	-	коэффициент надежности по материалу (для стали),
		-	расчетная погонная нагрузка, определенная без учета собственного веса балки.

Уточняем значение расчетного сопротивления стали (по марке стали и толщине полки принятого двутавра).

Зная марку стали (С245) и толщину полки (t_п.fact = 1,23 см), определяем по табл. 51* СНиП II-23-81*, значение расчетного сопротивления стали R_y = 240 МПа = 24 кН/см². Данное значение выбиралось для фасонного проката (т.к. двутавр прокатной) и для толщины, лежащей в пределах от 2 до 20 мм (т.к. t_п.fact = 12,3 мм). В случае, если толщина полки оказалась больше 20 мм (что бывает крайне редко), для дальнейших расчетов мы приняли бы R_y = 230 МПа = 23 кН/см².
