Принцип самовозбуждения генератора постоянного тока

Дата: 2025-05-01; Просмотры: 13

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

параллельного возбуждения

Магнитная система генератора, будучи однажды намагниченной, сохраняет длительное время небольшой магнитный поток остаточного магнетизма сердечников полюсов и станины Ф_ост. (2-3 % номинального). При вращении якоря генератора с помощью приводного двигателя ПД (рис. 7.2) в поле остаточного потока Ф_ост., в обмотке якоря ОЯ наводится небольшая синусоидная ЭДС Е_ост., которая выпрямляется с помощью щеточно-коллекторного узла, являющегося механическим преобразователем рода тока. Пульсации ЭДС после выпрямления намного ослабляются при увеличении числа витков в обмотке якоря и увеличении числа пластин в коллекторе.

Под действием остаточной ЭДС в обмотке возбуждения возникает небольшой ток возбуждения I_{в ост.} При соответствующем направлении он увеличивает остаточный магнитный поток Ф_ост., что вызовет увеличение ЭДС генератора и тока возбуждения. Этот процесс происходит лавинообразно до тех пор, пока не будет ограничен насыщением магнитной цепи машины.

Условия самовозбуждения генератора:

1. Наличие остаточной намагниченности.

2. Совпадение по направлению остаточного магнитного потока и поля, создаваемого обмоткой возбуждения.

3. Сопротивление цепи возбуждения должно быть меньше критического.

ЭДС обмотки якоря прямо пропорциональна частоте вращения якоря (n) и магнитному потоку Ф главных полюсов

.

При работе генератора с нагрузкой, когда по обмотке якоря течет ток, возникает магнитное поле якоря, которое накладывается на поле полюсов. Явление воздействия магнитного поля, создаваемого током якоря, на магнитное поле главных полюсов машины называется реакцией якоря. В современных машинах постоянного тока реакция якоря действует на основное поле размагничивающим образом, уменьшая его.

На практике находят применение следующие рабочие характеристики генераторов постоянного тока:

а) характеристика холостого хода – зависимость напряжения холостого хода U₀ от тока возбуждения I_В

при I = 0, n = const;

б) внешняя характеристика – зависимость напряжения U на зажимах якоря от тока нагрузки I

при n = const; R_В = const

R_В - сопротивление обмотки возбуждения;

в) регулировочная характеристика – зависимость тока возбуждения I_В от тока нагрузки I

при U = const; n = const.

Принцип действия двигателя постоянного тока

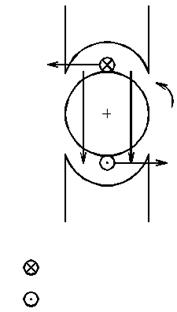

Двигатель работает на принципе выталкивания проводника с током из магнитного поля. Взаимодействие тока и магнитного поля создает силу F, направление которой определяется правилом левой руки. Правило левой руки формулируется так: левую руку располагают так, чтобы силовые линии магнитного поля входили в ладонь, вытянутые пальцы показывали направление тока в проводнике обмотки якоря, а отогнутый палец укажет направление силы. Возникающая пара сил создает вращающий электромагнитный момент М_ЭМ (рис. 7.3).

Уравнение электромагнитного момента двигателя:

,

где I_я – ток якоря;

Ф – магнитный поток одного полюса;

С_м – коэффициент момента.

Уравнение электрического состояния цепи якоря.

Рис. 7.3

Уравнение электрического состояния цепи якоря

,

где U – питающее напряжение двигателя;

R_я – сопротивление обмотки якоря;

Е_пр – противо-ЭДС

,

где n – частота вращения якоря;

С_Е – коэффициент ЭДС.

Механическая характеристика двигателя постоянного тока – это зависимость частоты вращения n от момента М на валу, то есть n = f (М) при U=const, I_в=const.

Уравнение механической характеристики двигателя параллельного возбуждения имеет вид

n=n_x – вМ,

где - частота вращения при холостом ходе;

- угловой коэффициент.

Механическая характеристика представляет собой прямую линию с небольшим углом наклона. Такие характеристики называют жесткими.

Способы регулирования частоты вращения

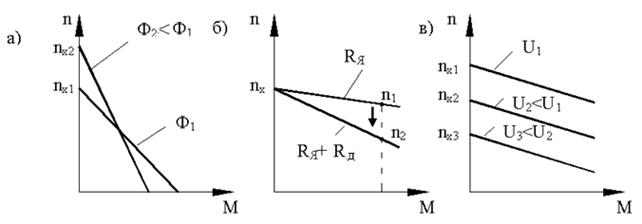

1. Изменением магнитного потока главных полюсов Ф (рис.7.4, а).

2. Изменением сопротивления цепи якоря R_я за счет дополнительного сопротивления R_д частота вращения уменьшается только вниз от номинальной (частота вращения при холостом ходе n_х не изменяется) (рис.7.4, б). Данный способ не экономичен из-за больших тепловых потерь в реостате.

3. Изменением подводимого к цепи якоря напряжения U (рис.7.4, в). При этом якорь двигателя должен быть запитан от отдельного источника.

Способы пуска двигателя в ход

Наибольшего значения ток якоря I_Я достигает при пуске двигателя в ход. Пусковой ток якоря I_{пуск я} определяется по формуле, полученной из уравнения электрического состояния цепи якоря при Е_пр=0:

.

Прямой пуск. В начальный момент пуска якорь двигателя неподвижен (n=0) и в его обмотке противо-ЭДС (Е_пр.= 0) не индуцируется, что приводит при небольшом сопротивлении обмотки якоря к недопустимо большому пусковому

току, в 10-20 раз превышающему номинальное значение. Такой большой пусковой ток опасен для двигателя по следующим причинам:

- в двигателе может возникнуть круговой огонь на коллекторе;

- большой пусковой момент оказывает ударное действие на вращающиеся части двигателя и может механически их разрушить;

- большой пусковой ток вызывает большое падение напряжения в сети.

Поэтому прямой (безреостатный) пуск двигателя, когда цепь якоря сразу включается на полное напряжение, обычно применяют для двигателей малой мощности (0,7-1,0 кВт).

Кроме прямого пуска возможен пуск двигателя с включением пускового реостата в цепь якоря и пуск при пониженном напряжении.
