При резонансе токов в параллельных ветвях контура индуктивная проводимость равна емкостной проводимости .



Характерные особенности резонанса токов



1. Так как и и общее сопротивление контура активное, то полная проводимость контура равна активной проводимости:



.

Сопротивление контура при резонансе токов активное

2. Ток в неразветвленной части цепи имеет минимальное значение:

Резонанса токов в параллельном контуре можно достичь, изменяя частоту , параметры , . Момент достижения резонанса можно фиксировать по отклонению стрелки амперметра (ток I).

3. Активные и реактивные , составляющие токов ветвей контура определяются по формулам



; ;

; .



Токи первой и второй ветвей контура с учетом активной и реактивной составляющих определяются по формулам

I I I ;

I I I .



Так как , то реактивные составляющие токов ветвей при резонансе равны по модулю и реактивная составляющая суммарного тока равна 0 и определяется по выражению

I I I .



Ток в общей части цепи равен активной составляющей тока



;

;

I I I I .

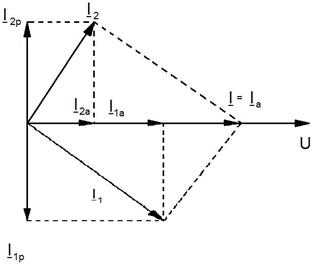

Векторная диаграмма строится с учетом особенностей режима резонанса:



, , .



Если величины электрических параметров ветвей контура таковы, что

, , то есть , , то , , , .

Из приведенных примеров соотношений следует, что токи в ветвях параллельного контура могут быть значительно больше, чем ток в общей части цепи.

Свойство резонанса усиливать ток используется в радиотехнических устройствах.



5. ТРЕХФАЗНЫЕ ЦЕПИ



В технике широкое применение находит симметричная трехфазная система, которая представляет собой совокупность трех электрических цепей, в которых действуют ЭДС с одинаковыми частотами и амплитудами и сдвинутые по фазе относительно друг друга на 120°. Ее преимущества: меньший расход материала проводов при одинаковой с однофазной системой мощности; простота, надежность и экономичность генераторов и двигателей, возможность иметь напряжения двух разных значений (фазного 220 В и линейного 380 В).

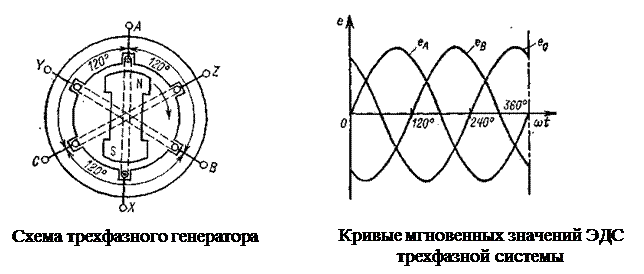

Трехфазную систему предложил, изготовил и применил на практике М.О.Доливо-Добровольский и с 1891 года она стала преобладающей. Простейший синхронный генератор, широко применяемый для получения трехфазного тока, имеет на статоре три одинаковые обмотки, сдвинутые в пространстве на угол 120° относительно друг друга. При вращении ротора, выполненного в виде постоянного электромагнита, в обмотках статора наводятся три синусоидальные ЭДС (еА, еВ, еС) одинаковой частоты и с равными амплитудами, сдвинутые по фазе относительно друг друга на 120°. Отдельные обмотки трехфазного генератора называются фазами. Они обозначаются буквами А, В, С.











В трехфазной системе сумма мгновенных значений ЭДС фаз в любой момент времени равна нулю



.



Если начальную фазу ЭДС еА принять равной нулю, то мгновенные значения ЭДС трехфазной системы можно представить в виде



;

;

.



В комплексной форме действующие значения ЭДС могут быть представлены в виде



;

;

.



На комплексной плоскости трехфазная система ЭДС может быть изображена в виде трех векторов, сдвинутых на 120° относительно друг друга.





Обмотки трехфазных генераторов соединяют обычно звездой (Y), так как такое соединение дает возможность получить два разных напряжения (линейное и фазное).

Трехфазные приемники электрической энергии могут соединяться звездой (Y) или треугольником (D).

При соединении звездой концы фаз X,Y,Z приемника объединяют в общий узел «n», называемый нейтральной точкой. К началам фаз подводятся линейные провода, от начальной точки выводится нейтральный провод.

При соединении трехфазных генераторов и приемников наиболее распространенными являются схемы:

- звезда (генератор) – звезда (приемник) с нейтральным проводом (связанная четырехпроводная система);

- звезда – звезда без нейтрального провода.

Рассмотрим пример соединения трехфазного приемника звездой с нейтральным проводом.





- комплексные сопротивления фаз.

Трехфазная система считается симметричной, если выполняется условие



.



- линейные токи, -фазные токи. При соединении трехфазного приемника звездой линейный ток равен фазному .



Фазное напряжение (Uф) – это напряжение между началом А фазы и концом Х фазы.

Линейное напряжение (UЛ) – это напряжение между началами двух фаз (фазы А и фазы В) .
