МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

ДВНЗ “ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ”



Кафедра “Опірматеріалів”





ВИЗНАЧЕННЯ ОСНОВНИХ ПАРАМЕТРІВ ПРИВОДУ СТРІЧКОВОГО КОНВЕЄРА





Виконав студент гр. РКК-13

Платонов В.П..



Перевірив Сурженко А.М.



Красноармійск – 2016

РЕФЕРАТ



Робота складається з 12 сторінок, 3 таблиць.



Мета. Визначитиосновніпараметри приводу стрічковогоконвеєра. В процесівиконанняроботивизначенапотужність на барабаністрічковогоконвеєра, йогокутовашвидкість, визначено ККД приводу, вибранодвигун, визначенопередаточне число зубчатоїпередачі, передаточне число пасовоїпередачі, визначенікутовішвидкості та обертаючімоментишестерні і колеса





ПЕРЕДАТОЧНЕ ЧИСЛО, ЕЛЕКТРОДВИГУН, КУТОВА ШВИДКІСТЬ, ПОТУЖНІСТЬ, ОБЕРТАЮЧИЙ МОМЕНТ, КОЛЕСО, ШЕСТЕРНЯ



Зміст
Вихідніданні 4
Навантаження на вихіднійланці приводу 4
Швидкістьрухувихідної ланки приводу 5
Попереднійрозрахунокосновнихпраматерів приводу 5
4.1. Коефіцієнтриводу ККД привод   5
4.2. Попереднєзначення передаточного числа приводу   5
4.3. Необхіднезначенняпотужності на валу електродвигун   5
4.4. Попереднєзначеннякутовоїшвидкості ротора електродвигуна   5
5. Вибір електродвигуна 6
6.Визначення вихідних даних до розрахунку приводу 7
Ескізелектродвигуна 9
ЛІТЕРАТУРА 10



1. Вихідними даними являються:

Тяговезусиллястрічки – F = 13,5 кН; Швидкістьстрічки – v = 1,65 м/с;

Діаметр барабану – D = 0,20 м;

Коефіцієнтперевантаження - = 1,4;

Вимоги до габаритів приводу -жорсткі.

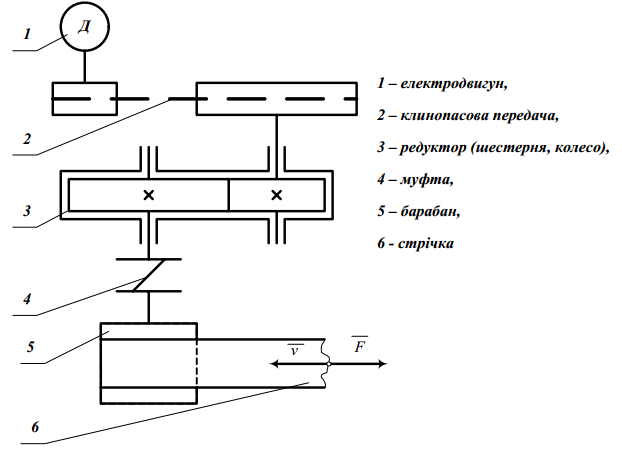

Кінематична схема приводу.



Рисунок 1 – Кінематична схема приводу стрічкового конвеєра



2. Навантаження на вихідній ланці приводу





Потужність на вихідній ланці приводу – на валу барабана конвеєра



Nвих=F * v * 10−3=13,5 * 1,65 * 10−3=22,275кВт.



деv= 1,65 м/с – швидкість руху стрічки конвеєра;



F=13,5кН-сила,яку необхідно прикласти до стрічки конвеєра для руху зі швидкістю v .

3. Швидкість руху вихідної ланки приводу



Кутова швидкість вихідного валу приводу

рад/с


де D= 0,20 м - діаметр барабану конвеєра.

4. Попередній розрахунок основних параметрів приводу

4.1. Коефіцієнт ККД приводу

ηпр = ηппηзп = 0,95 ⋅0,97 = 0,92 ,

де ηпп= 0,95 - ККД пасової передачі



ηзп= 0,97 -ККД зубчатої передачі



4.2. Попереднє значення передаточного числа приводу



Uпр′=Uпп′⋅Uзп′=3⋅4=12,


деUпп′ =3 – рекомендоване значення передаточного числа пасової пере-

дачі;



Uзп′= 4 – рекомендоване значення передаточного числа зубчатої пере-

дачі .



4.3. Необхідне значення потужності на валу електродвигун



кВт

4.4. Попереднє значення кутової швидкості ротора електродвигуна



Попереднє значення кутової швидкості ротора



ω′дв = ωвихUпр′ =16.6⋅12= 198рад/с.





Попереднє значення частоти обертання ротора електродвигуна





об/хв



5. Вибір електродвигуна



Таблиця 1



Технічні характеристики електродвигуна



Тип двигуна Номінальна потужність Nдв,кВт Частота обертання n об/хв   Кутова швидіксть ωдв,с−1 Відношення пускового момемту до номін. Тпуск/Тном
4А180S 4 30 1470 153.9 1,4



Електродвигун необхідно перевірити на можливість його пуску в найгірших умовах. Двигун запуститься, якщо буде виконана умова

Nпотр⋅Kпер≤Nдв. Тпуск/Тном



24,2 *1,4 < 30*1.4;



33,9<42 кВТ.



Умова запуску виконується. . Тому остаточно приймається електродвигун 4А180S 4



6. Визначення вихідних даних до розрахунку приводу





Кутова швидкість ротора електродвигуна

рад/с

Дійсне значення передаточного числа приводу

Приймається остаточне значення передаточного числа зубчатої передачі

Uзп==Uзп′ =4

Остаточне значення передаточного числа пасової передачі

Швидкість обертання валу шестерні



рад/с



Кутова швидкість редуктору

рад/с

Значенняобертаючого моменту на валу шестерні

Нм

Обертаючий момент на валу колеса



Tк=Tш⋅Uзп⋅ηзп=103⋅0.5⋅4⋅0,97=2⋅103Нм





Результати розрахунку зводяться в табл. 3.



Таблиця 3



Кінематичні і силові параметри приводу



Ланка Uпр Uпп Uзп ω,рад/с T ,кНм
Шестерня

9,3

2,33

4

 66 0,5
Колесо 16,5 2






ЛІТЕРАТУРА



1. Методические указания к самостоятельной работе над курсовым проектом по прикладной механике. Раздел 2. Определение основных параметров при-вода машин и проектирование колес цилиндрических зубчатых передач (для студентов немеханических специальностей) / Сост.: В.Я. Беланов, В.П. Онищенко, А.А. Храмов. – Донецьк: ДПИ, 1992. – 57 с.



2. Дунаев П.Ф., Леликов О.М. Детали машин (Курсовое проектирование). –



М.:Высш. шк., 1984. – 336 с.



3. Анурьев В.И. Справочник машиностроителя: В 3 т. – М.: Машиностроение, 1980. – Т.3. – 534 с.

4. ГОСТ 21354-87. – М.:Госкомстандарт, 1988. – 128 с.



5. Тернавський С.А. Курсовое проектирование деталей машин. – М.: Маши-ностроение, 1979. – 351 с.

6. Сурженко А.М. Визначенняосновнихпараметрів приводу стрічковогоконвеєра (контрольнізавдання і методичнівказівки до виконаннярозрахунково-графічноїроботи з прикладноїмеханіки студентами немеханічнихспеціальностей). – До-нецьк: ДонНТУ, 2010. – 28 с.
