11 Лекция 11 . Мультисервисные сети абонентского доступа
Цель лекции: изучение студентами МСАД.
Содержание:
- понятие МСАД;
- реализация МСАД;
- четыре основных компонента МСАД;
- сети NGN;
- мультисервисный абонентский концентратор.
Понятие МСАД
В мультисервисной САД предоставляется три вида услуг:
- передача речи (звука, телефонная связь, речевая почта и т.д.);
- передача данных (Интернет, факс, электронная почта, компьютерные файлы, электронные платежи и т.д.);
- передача видеоинформации (телевидение, видео по запросу, видеоконференции и т.д.) [9].
Реализация МСАД
МСАД может быть реализована на:
- технологии ADSL;
- технологии Triple-Play;
-технологии оптической передачи;
- технологии сети кабельного телевидения;
- технологии Мультисервисного абонентского концентратора МАК.
Четыре основных компонента МСАД
Предложено для построения модели МСАД использовать четыре основных компонента:
- оборудование в помещении пользователя, которое может состоять как из одного терминала, так и представлять собой комплекс технических средств, образующих одну и более сетей;
- сеть доступа, которая обеспечивает подключение оборудования, находящегося в помещении пользователя, к транзитной сети;
- базовая сеть, состоящая из технических средств, позволяющих подключаться к средствам поддержки инфокоммуникационных услуг;
- средства поддержки инфокоммуникационных услуг, включающих программное обеспечение и управляющих предоставлением услуги.
NGN - Next Generation Network - Сеть следующего поколения.
Концепция NGN рассматривается как одно из возможных решений для реализации мультисервисной сети.
Концепция NGN предполагает, что перспективные сети будут широко использовать IP (Internet протокол) технологию. Поэтому модель, адаптированная к требованиям NGN, показана на рисунке 11.1.
Рисунок 11.1 - Организация мультисервисной сети

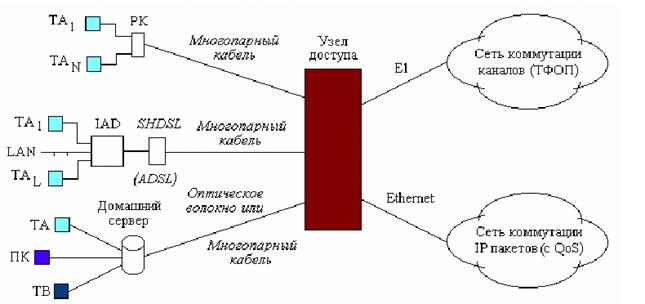

Модель сети мультисервисного доступа представлена на рисунке 11.2
Рисунок 11.2 - Модель сети мультисервисного доступа
Первый вид сети в помещении пользователя состоит из совокупности телефонных аппаратов (ТА), подключаемых к распределительной коробке (РК). Между РК и узлом доступа прокладывается многопарный кабель. В данном случае, без потери общности, показано включение терминалов по схеме "прямое питание", то есть без установки распределительных шкафов. Рассматриваемая сеть в помещении пользователя никакие услуги высокоскоростного доступа не поддерживает.
Второй вид сети в помещении пользователя предназначен для обслуживания группы деловых абонентов за счет установки устройства интегрированного доступа (Integrated Access Device – IAD). Это устройство позволяет подключать несколько ТА (или других терминалов, использующих аналогичный двухпроводный интерфейс), а также локальную сеть (LAN). Обмен информацией между IAD и узлом доступа обычно осуществляется за счет установки оборудования высокоскоростной цифровой абонентской линий (SHDSL). Это оборудование создает симметричный цифровой тракт, используя физические цепи многопарного кабеля. Для пользователей квартирного сектора более популярен вариант установки оборудования асимметричной цифровой абонентской линий (ADSL).
Третий вид сети в помещении пользователя представлен одним из перспективных вариантов поддержки функциональных возможностей "Triple-Play Services" для клиентов квартирного сектора. В жилище устанавливаются аппаратно-программные средства, которые можно называть домашним сервером. Он обеспечивает подключение всех типов терминалов, предусмотренных концепцией "Triple-Play Services". Для рассматриваемой модели, помимо телефонных терминалов, показаны персональный компьютер (ПК) и телевизор (ТВ). Обычно телевизор снабжается приставкой, которая называется "Set top box". Ее назначение – обеспечение возможности диалога для доступа к некоторым видам услуг. Подключение домашнего сервера может осуществляться по многопарному кабелю, что требует установки оборудования ADSL, SHDSL или ему подобного. При большом числе пользователей необходима прокладка кабеля с оптическим волокном. В принципе, могут использоваться широкополосные системы с беспроводным доступом.
