10 Лекция 10 . Сети Triple Play
Цель лекции: изучение студентами сетей Triple Play.
Содержание:
- понятие Triple Play;
- услуги Triple Play;
- способы реализации Triple Play.
Понятие Triple Play
На сегодняшний день уже стал очевидным тот факт, что построение отдельной сети для каждого вида трафика не эффективно. Предпочтение отдается мультисервисным сетям с единой инфраструктурой, совмещающих в себе передачу разных видов трафика. Логичным решением станет развертывание услуг получивших название Triple Play.
Обычно термин Triple Play расшифровывают, как услуги передачи голоса, видео и данных в одном потоке.
Услуги Triple Play
Услуги передачи данных:
- высокоскоростной доступ в Интернет;
- сетевое резервное копирование (backup);
- сетевые диски (виртуальное дисковое пространство);
- персональные файловые ресурсы в Интернете;
- доступ к игровым серверам.
Голосовые услуги:
- городская и междугородная телефония;
- радиовещание по IP.
Видеоуслуги:
1. телевещание по IP (IPTV, HD-IPTV);
2. платные видеоканалы PPV (Pay Per View);
3. видео по требованию VoD (Video on Demand);
4. персональный видеомагнитофон PVR;
5. видеотелефония;
6. услуга видеоконференц-связи;
7. видеонаблюдение;
8. игровые видеоприставки.
Очевидно, что ожидания пользователей в отношении конвергентных услуг передачи голоса, данных и видео диктуют новые требования к конфигурации сетей доступа [9].
Требования к конфигурации сетей доступа:
- Полный переход к IP-сетям, включая переход существующих (голосовых) услуг на VoIPи приложения следующего поколения.
- Использование оптических соединений как наиболее экономичная стратегия обработки быстро растущего трафика. Это предусматривает развертывание сетей доступа с широким рядом подвидов сетей (например, xDSL, GPON и WiMax).
- Сегодня операторы связи все более вовлечены в «цифровой дом» пользователей, управляя их домашними IP-шлюзами. Возросшая сложность предлагаемых услуг требует от операторов связи обеспечения безупречной совместной работы домашней сети и сетей доступа, при этом предоставляя оптимальное качество услуг.
Способы реализации Triple Play
На технологии ADSL
На стороне провайдера устанавливается мультиплексор доступа к DSL (DSLАМ). Он получает сигналы из линии DSL и помещает их в сеть передачи. DSLАМ также принимает предназначенные для клиента входные сигналы и пересылает их по высокоскоростному приемному каналу клиента.
В этой связи общей тенденцией становится подключение оборудования доступа (DSLAM) к оборудованию оператора по оптическому каналу и перенос его ближе к абонентам, что дает возможность увеличить скорость на более коротких участках «меди». Такая комбинация FTTx и DSL позволяет оптимизировать структуру сети. При этом операторское оборудование должно поддерживать все услуги Triple Play.

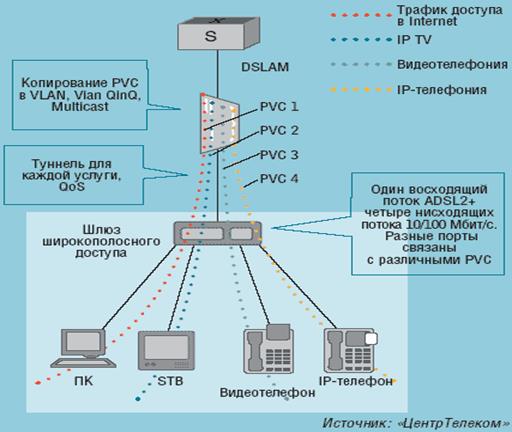

Рисунок 10.1 – Принцип доcтавки услуг Triple Playдля технологии DSL
Обычный DSLAM - это мультиплексор, который устанавливается на стороне оператора. Фактически он является концентратором, к которому подключаются абонентские телефонные линии. При этом на другом конце этих линий находятся DSL-модемы.
Основной функцией DSLAM является предоставление пользователям качественного канала связи и обеспечение широковещательной (broadband) передачи услуг Triple Play.
Видеопоток доставляется с использованием технологии DSL от DSLAM на основе IP к широкополосному DSL маршрутизатору абонента. Маршрутизатор, поддерживающий передачу голос и интернет подключение, перенаправляет видеопоток на устройство Set-Top-Box для
декодирования. STB конвертирует видеопоток в сигнал, требуемый для вывода изображения на телевизоре пользователя.

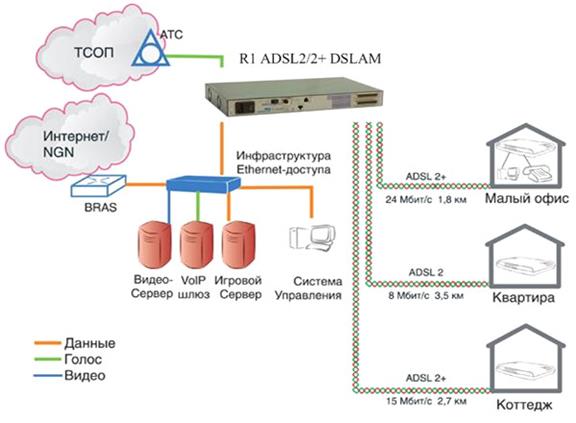

Схема решения для предоставления услуг Triple Play с использованием технологии DSL представлена на рисунке 10.2.
Рисунок 10.2 – Схема сети DSL
На технологии PON
Технология PON (passive optical networks) - наиболее перспективная технология широкополосного мультисервисного множественного доступа по оптическому волокну [9].
Суть технологии пассивных оптических сетей, состоит в том, что ее распределительная сеть строится без каких-либо активных компонентов: разветвление оптического сигнала осуществляется с помощью пассивных делителей оптической мощности - сплиттеров. Следствием этого преимущества является снижение стоимости системы доступа, уменьшение объема необходимого сетевого управления, высокая дальность передачи и отсутствие необходимости в последующей модернизации распределительной сети.

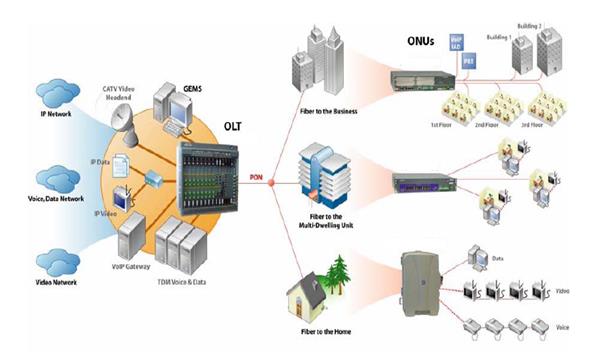

Основная идея архитектуры PON – использование всего одного приемопередающего модуля в центральном узле OLT для передачи информации множеству абонентских устройств ONT и приема информации от них, рисунок 10.3.
OLT (Optical Line Terminal) – центральное устройство, агрегирует потоки от терминальных устройств в зданиях;
ONU (Optical Network Unit) или ONT (Optical Network Terminal)– терминальное устройство, устанавливается в здании, предоставляет конечным абонентам различные порты доступа.
Рисунок 10.3 – Архитектура сети PON
Преимущества архитектуры PON:
– отсутствие промежуточных активных узлов;
– экономия оптических приемопередатчиков в центральном узле;
– экономия волокон;
– легкость подключения новых абонентов и удобство обслуживания.
Топология PON позволяет оптимизировать размещение оптических разветвителей, исходя из реального расположения абонентов, затрат на прокладку оптического кабеля и эксплуатацию кабельной сети.
